PROJEKT FASÁDNÍCH SVÍTIDEL -AuraGlow FX- ( FX=Facade eXTERIOR)

TOTO DÍLO PODLÉHA LICENCI: CC BY-NC-ND 4.0 Attribution-NonCommercial-NoDerivatives 4.0 International

https://creativecommons.org/licenses/by-nc-nd/4.0/

Aktuálně se celý projekt nachází ve fázy nápadu a prvních návrhů. Směrem dolů bude svítit bílé světlo a na fasádu a něbo směrem na horů modré světlo. Cílem projektu je vytvořit takové svítidlo na kterém bude minimum věcí, které by se mohly porouchat, aby nebylo nutné po dvou letech kdy skončí záruka kupovanému svídlu jít koupit např. náhradní zdroj za několik stovek korun, nebo za 1000Kč+ kupovat nové svítidlo. Fasádní svítidlo AuraGlow FX je zaměřené na dlouhou životnost a to teoreticky 10 a více let bez nutnosti zásahu do elektroniky a je napájeno bezpečným stejnosměrným napětím pomocí vhodného napájecího zdroje umístěného v rozvaděči. Na tomto relativně jednoduchém zapojení s minimem součástek a rezistory s výrazně vyšším výkonem než je potřeba a menší spotřebou na jeden napěťový regulátor se nemá téměř co rozbít. Zvolený napěťový regulátor je od výrobce dimenzován na 1,5A a pracovní teplotou -40 stupňů až +125stupňů. Spotřeba poloviny svítidla na jeden napěťový regulátor bude cca. 250-300mA tzn. že svítidlo bude mít celkovou spotřebu 500-600mA.

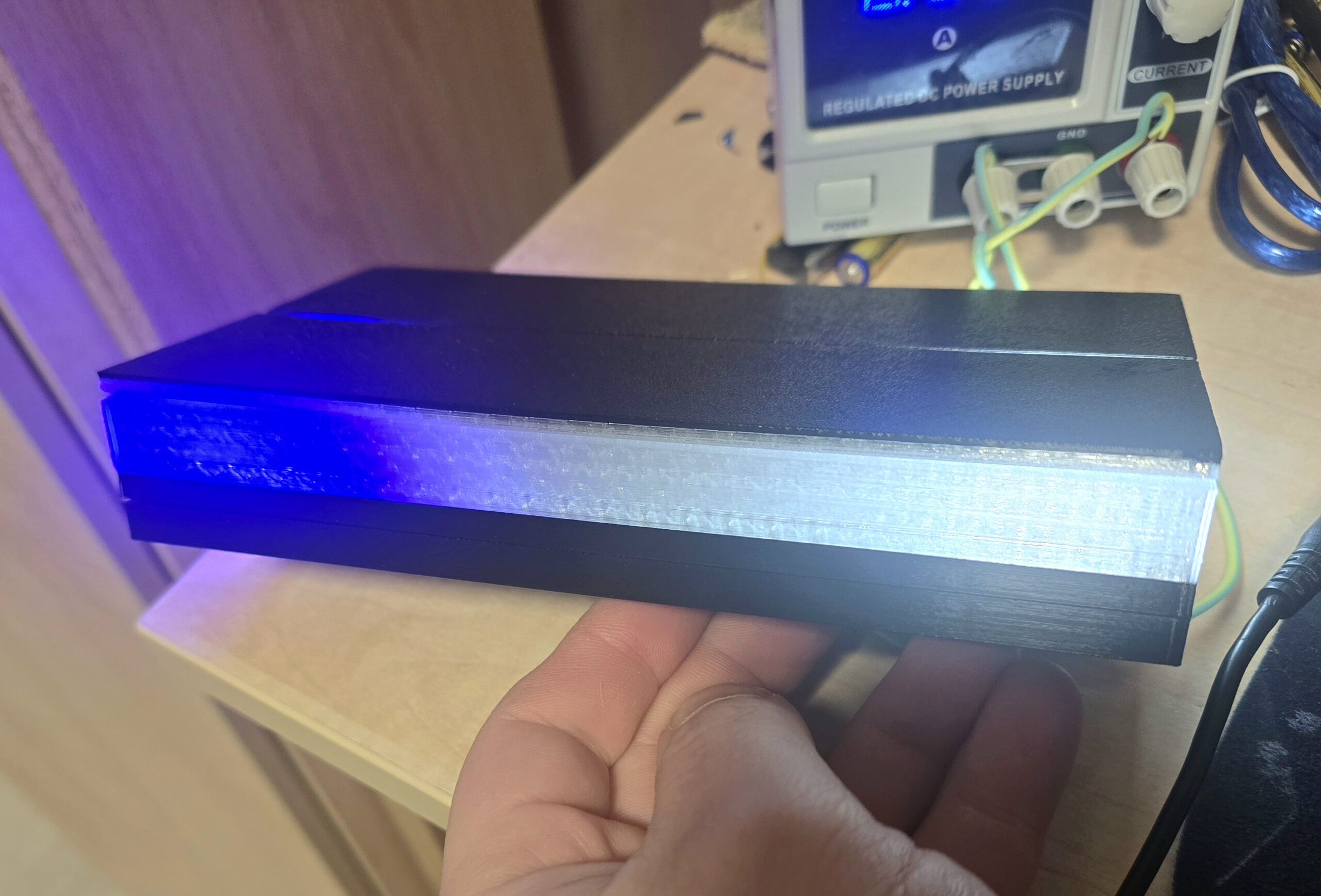

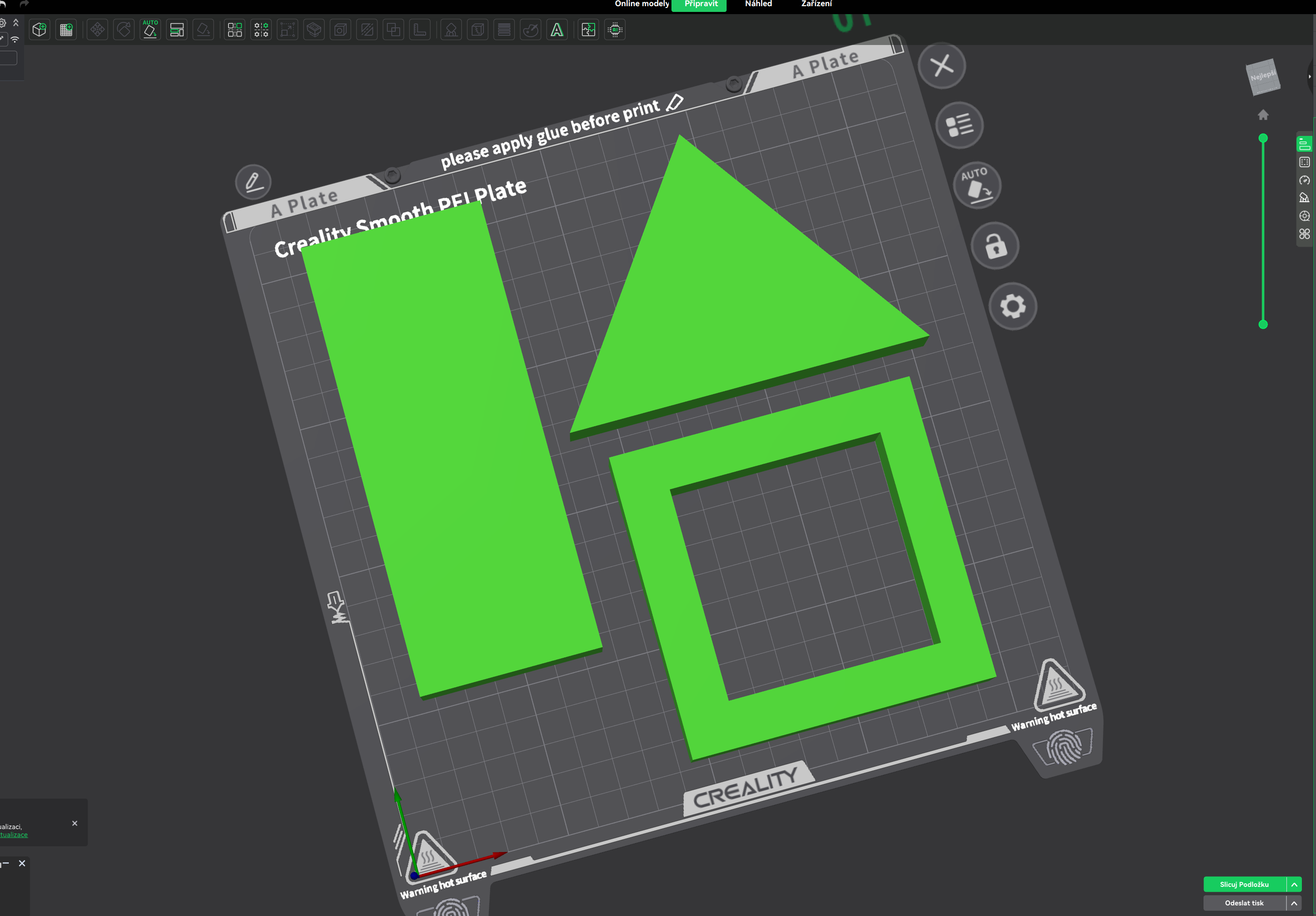

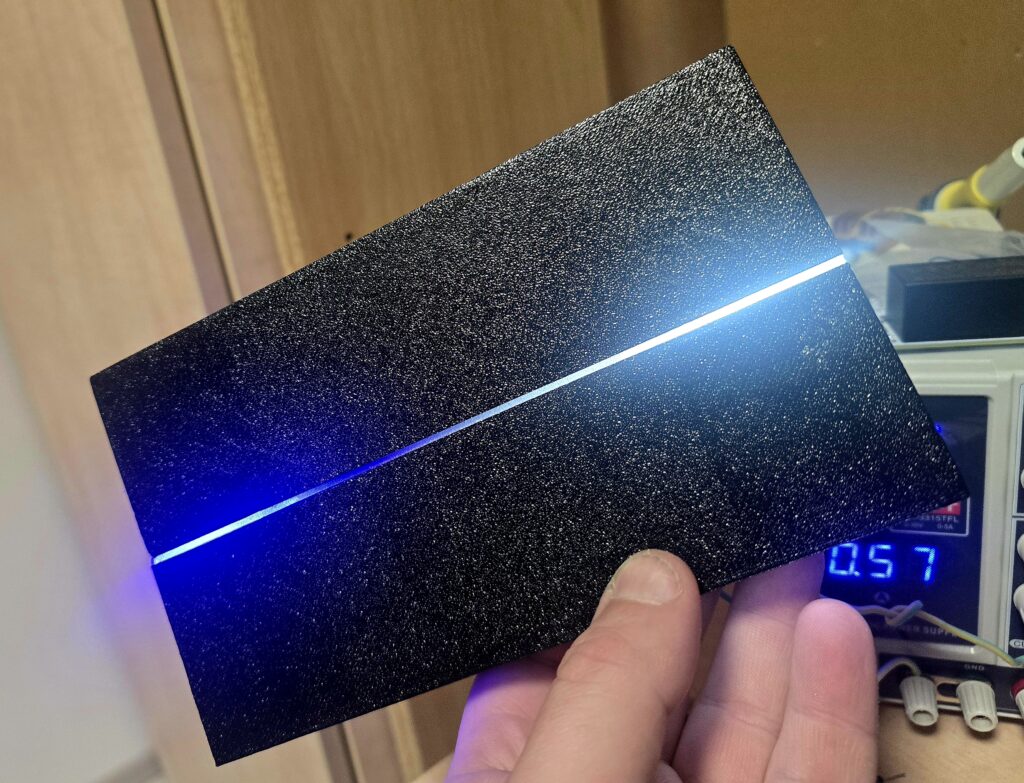

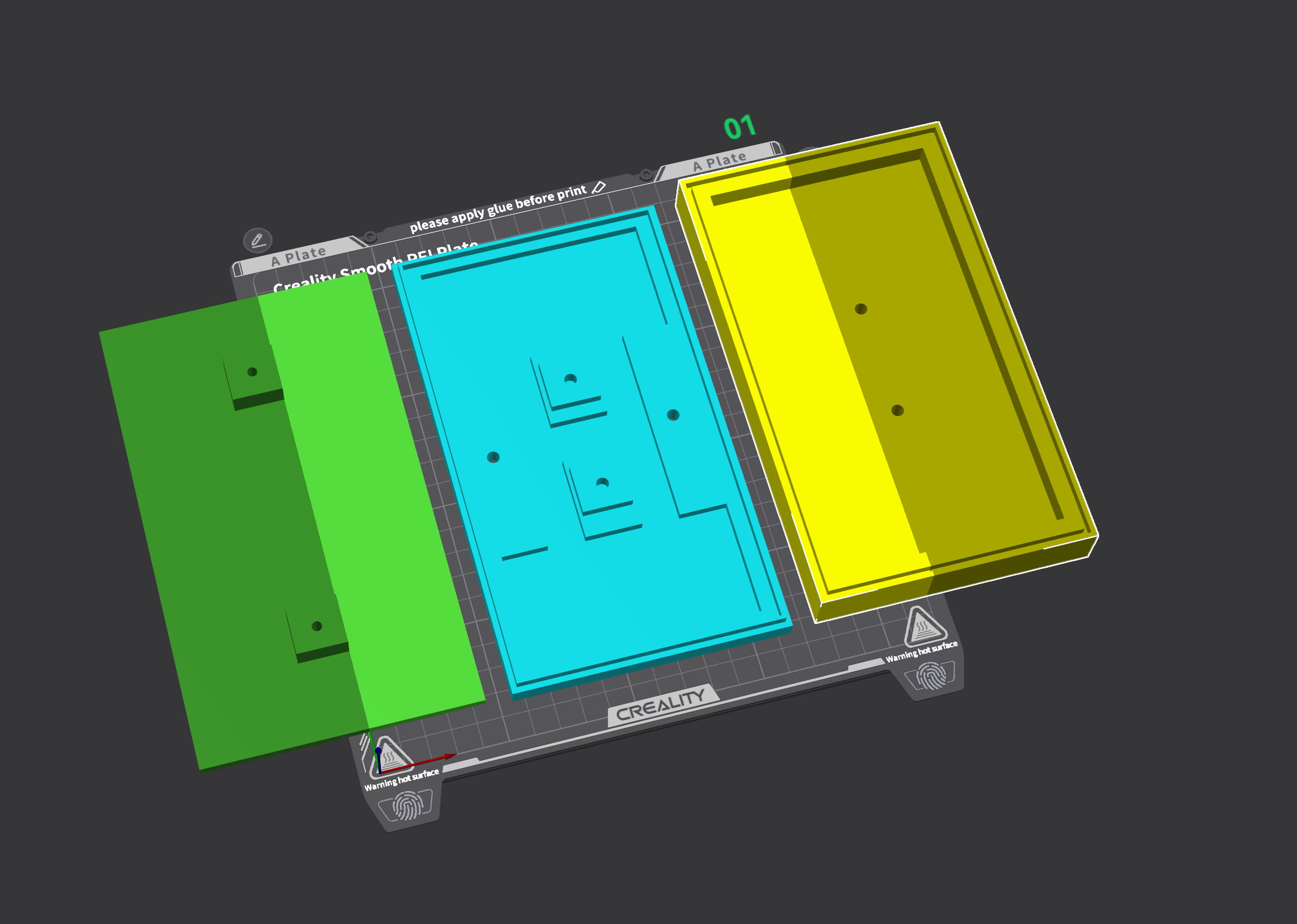

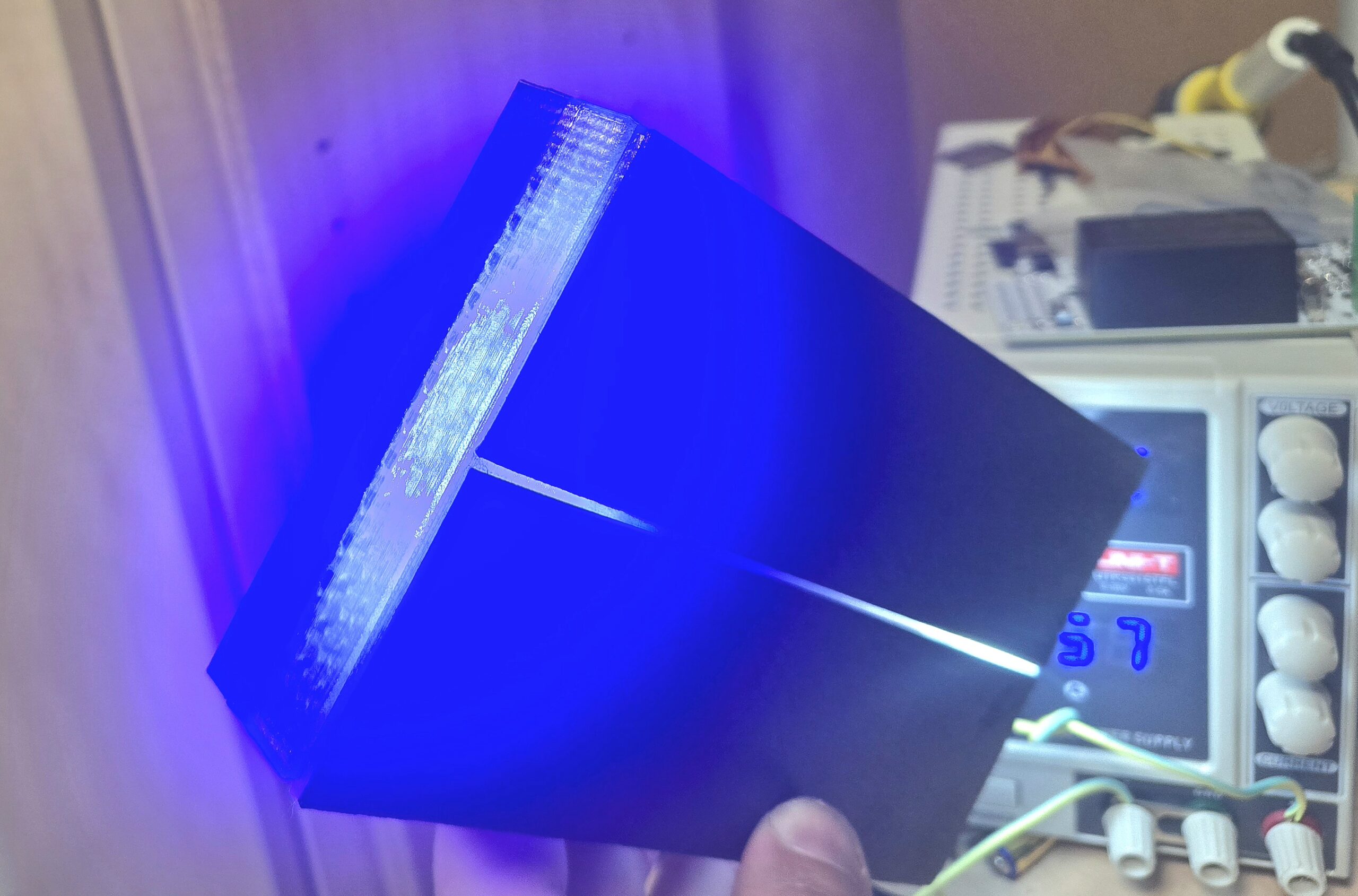

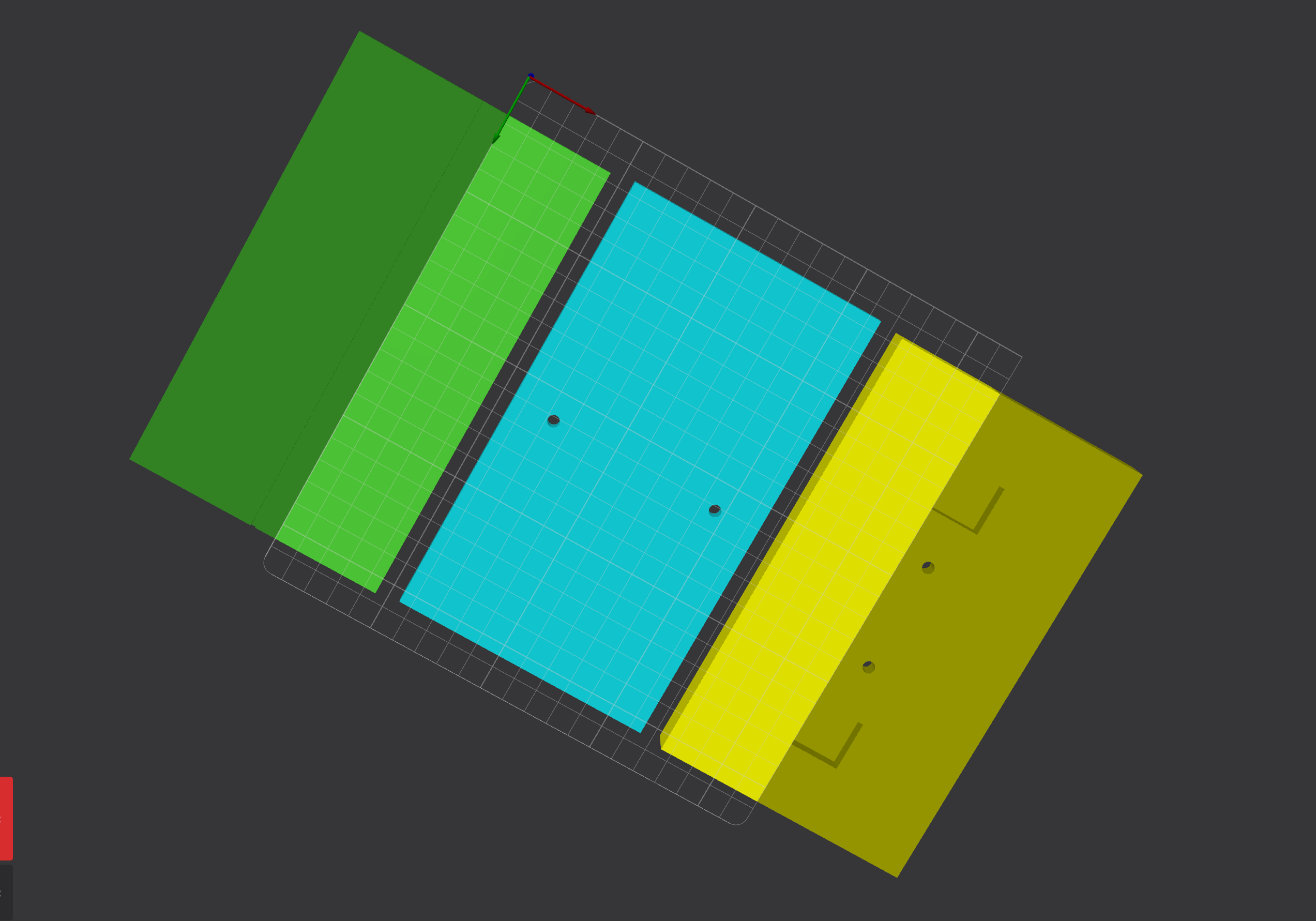

Název je již vymyšlený a nyní mám první jednoduché návrhy možných vzhledově pěkných krabic, jedná se spíše o tvary a finální tvar zatím není vybraný.

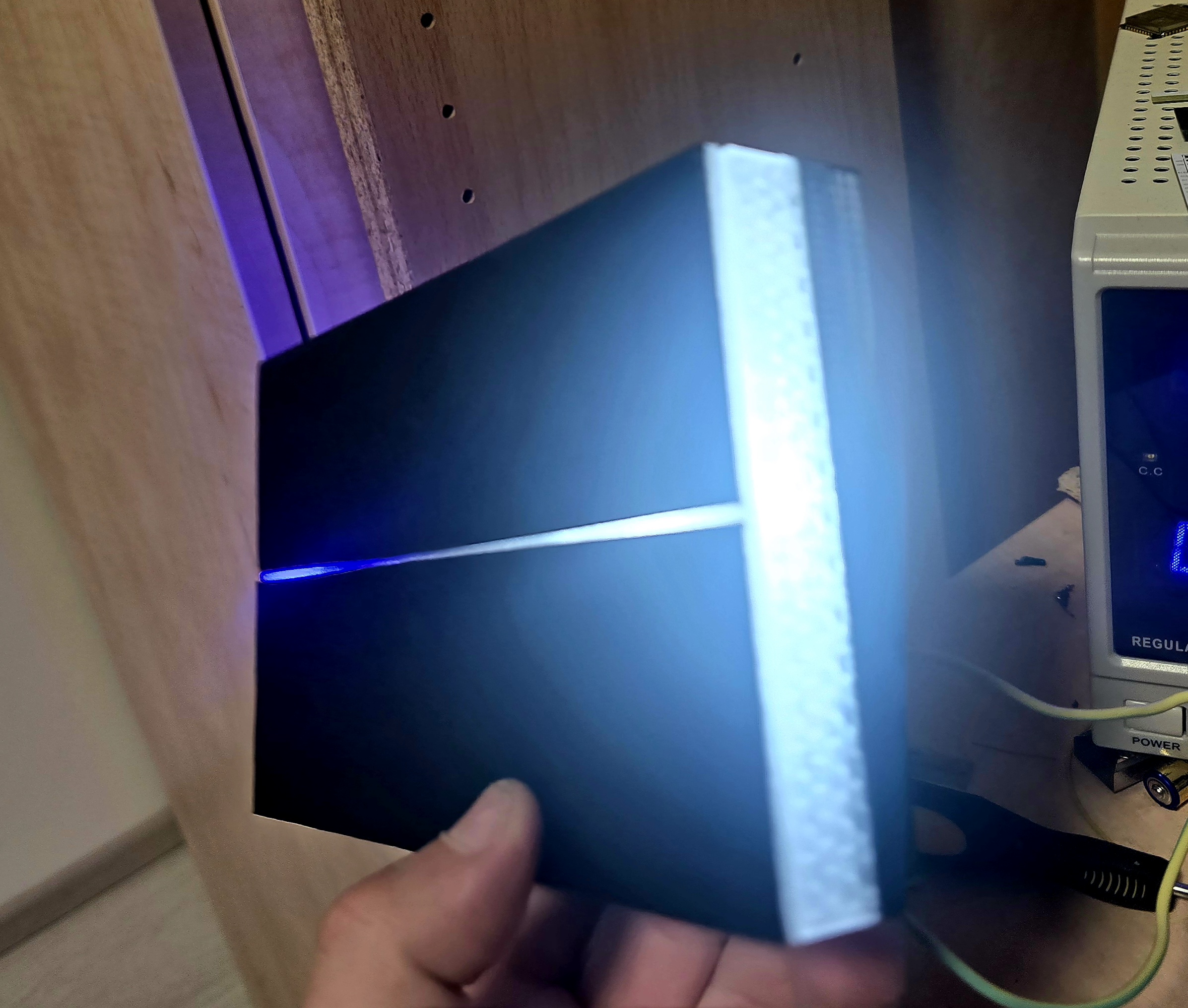

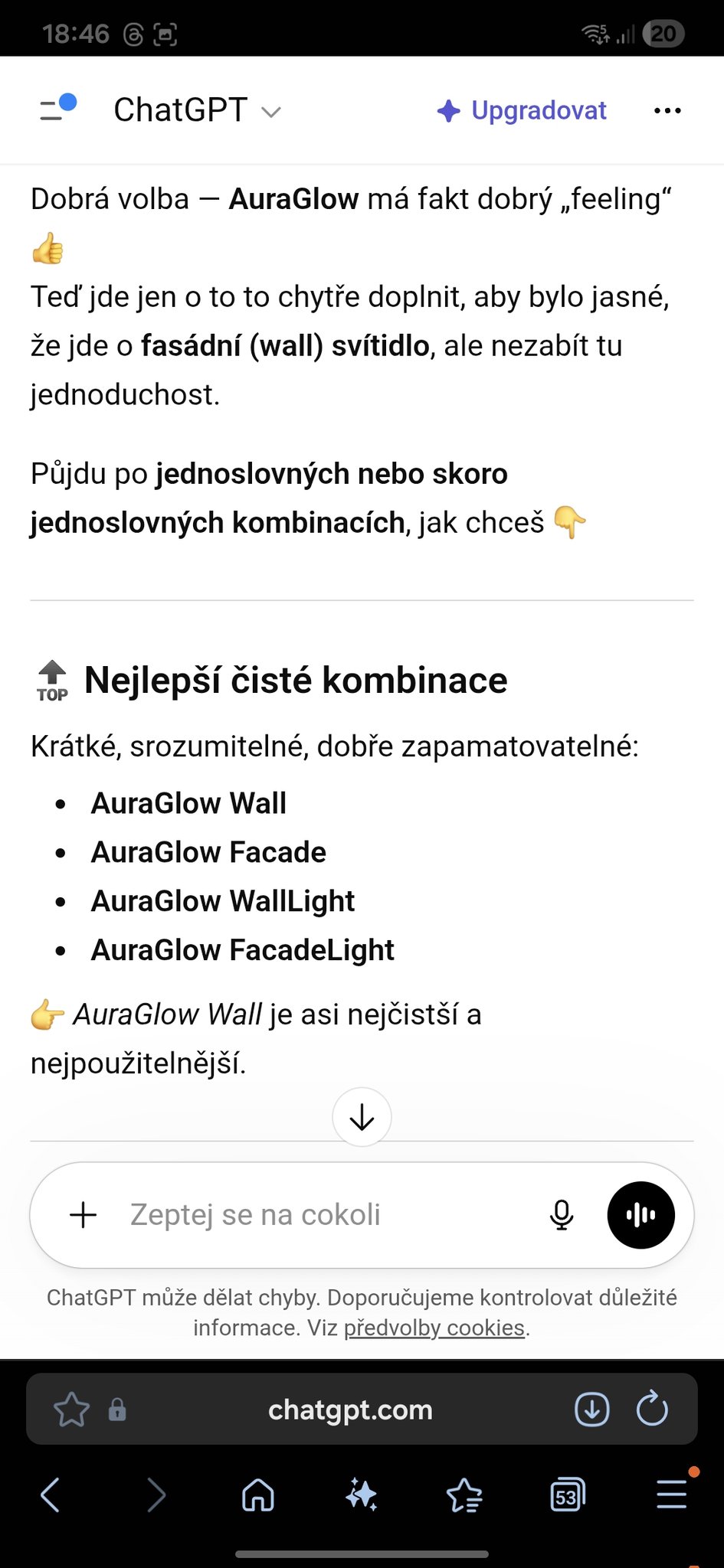

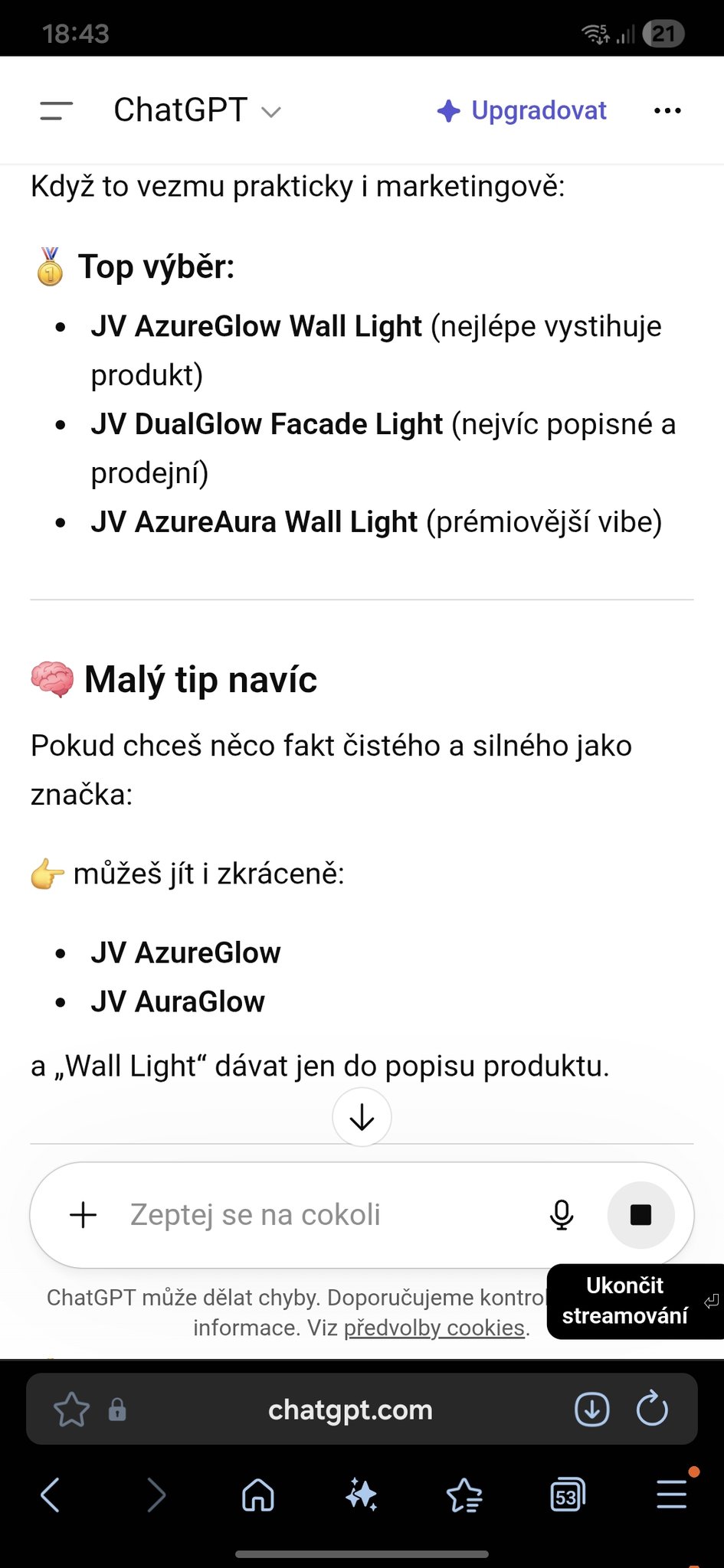

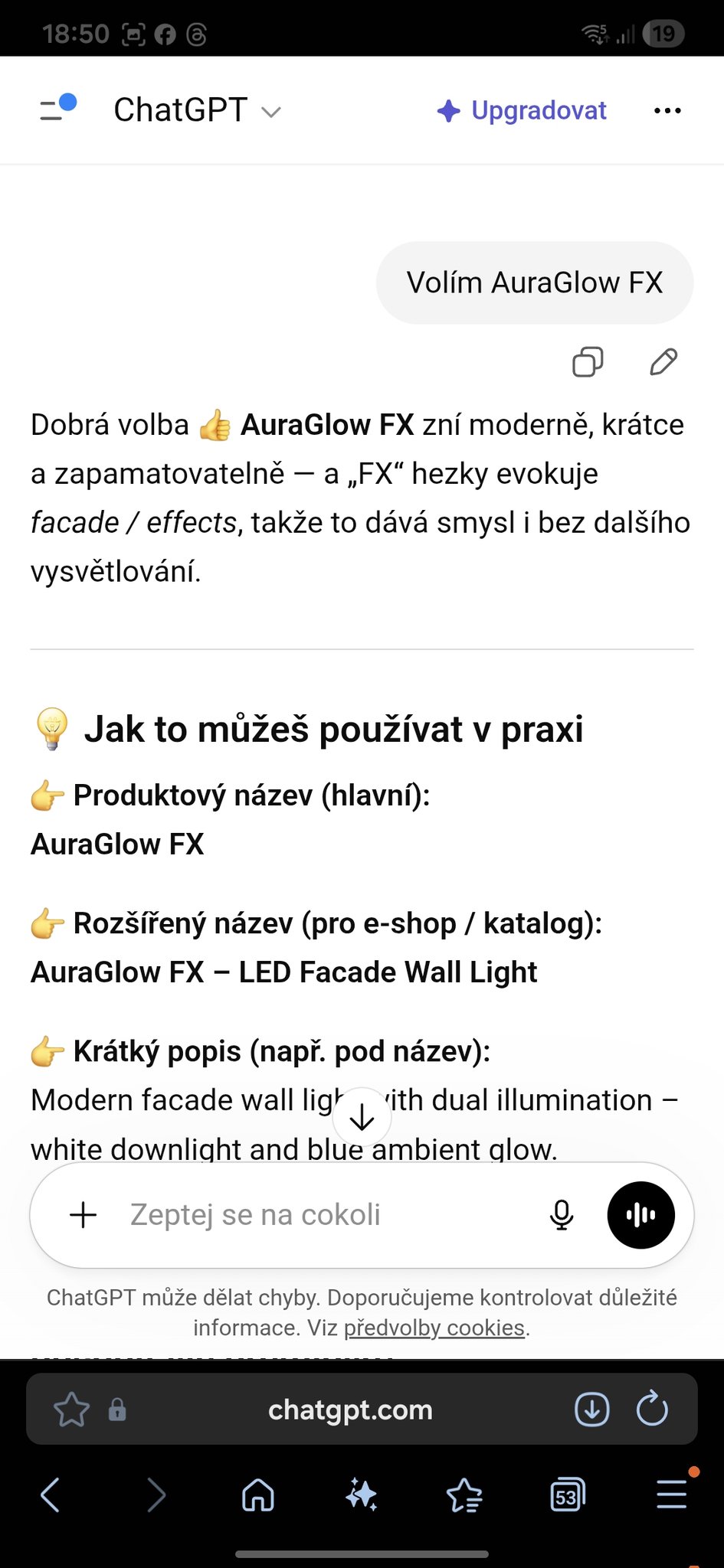

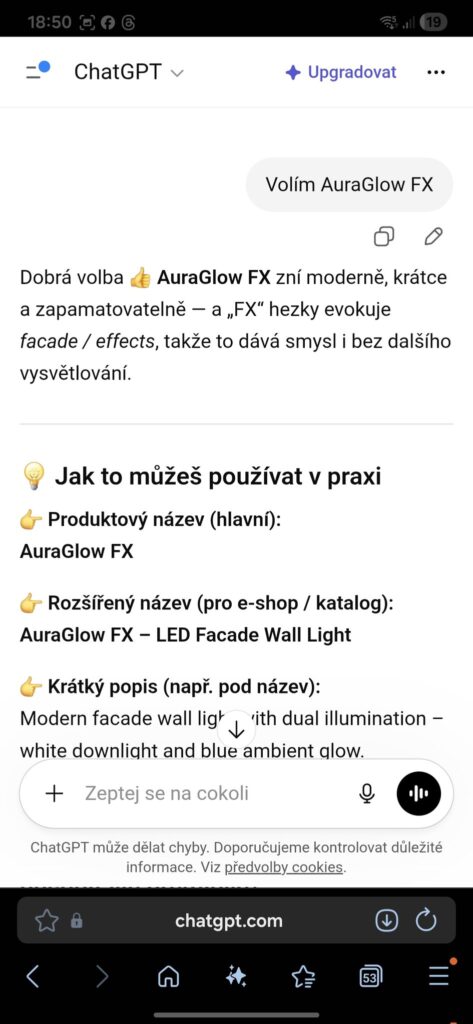

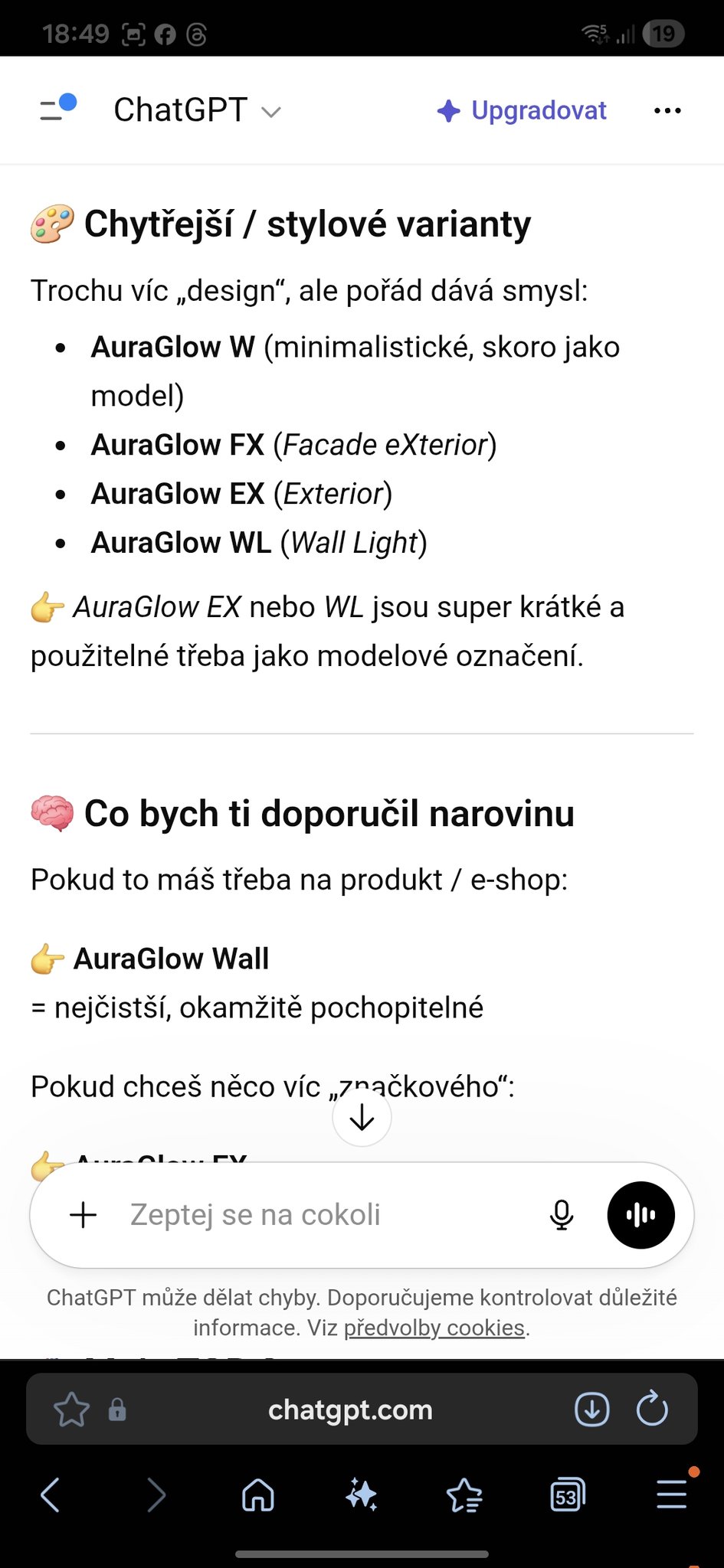

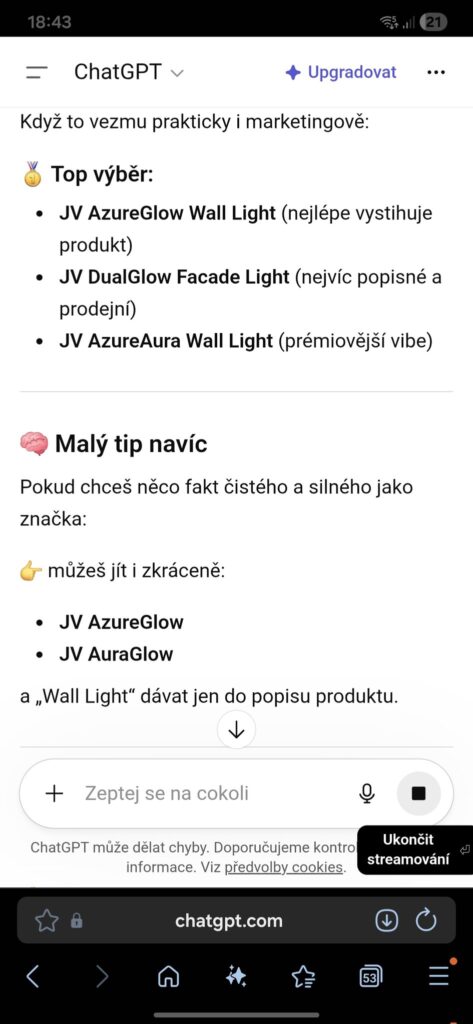

Jak probíhal výběr názvu?

Finální soubory pro 3D tisk a DPS zde budou zveřejněny po dokončení.

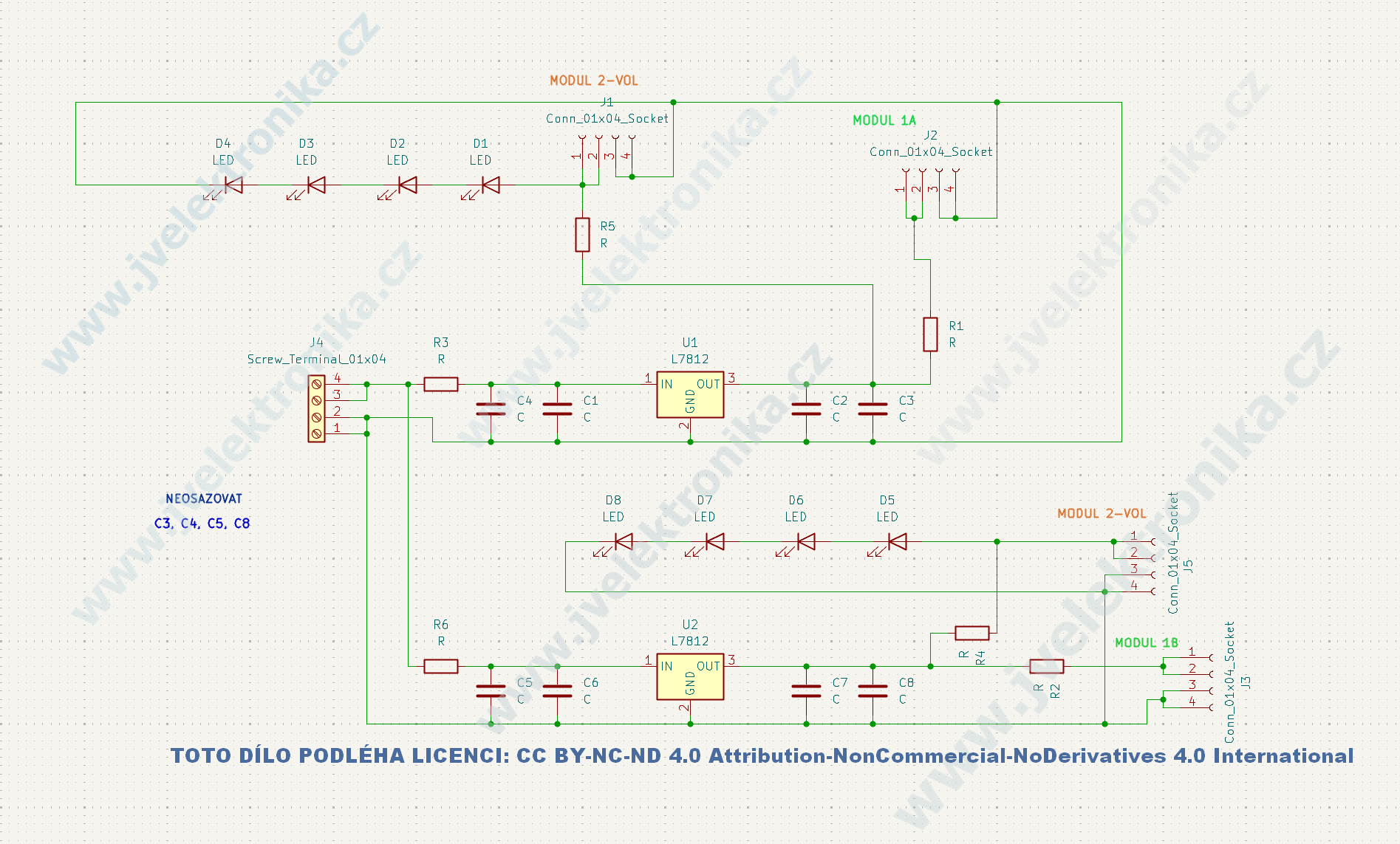

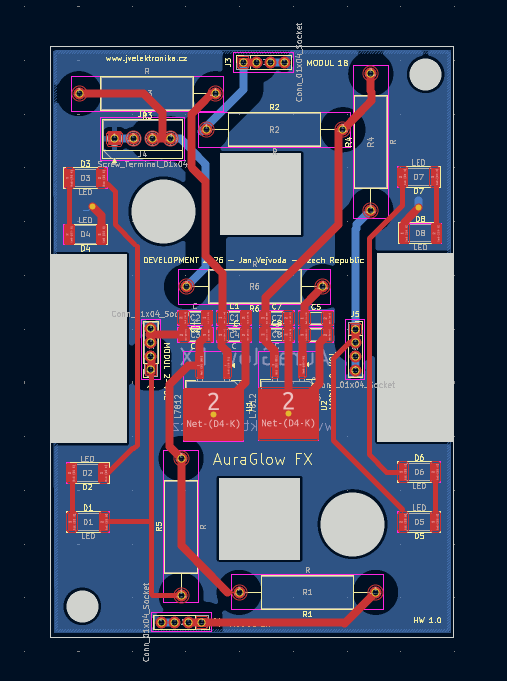

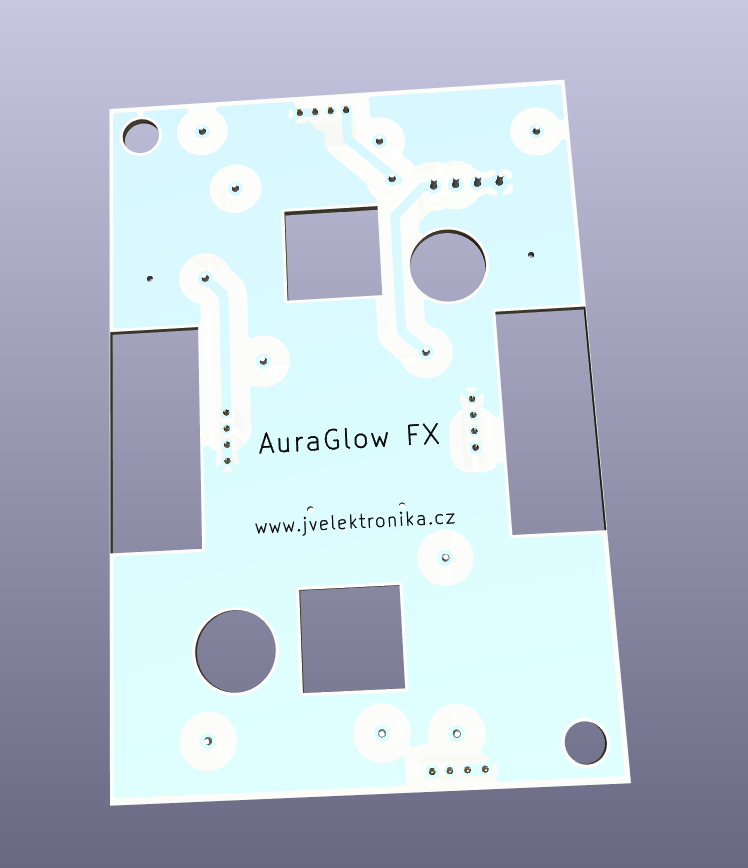

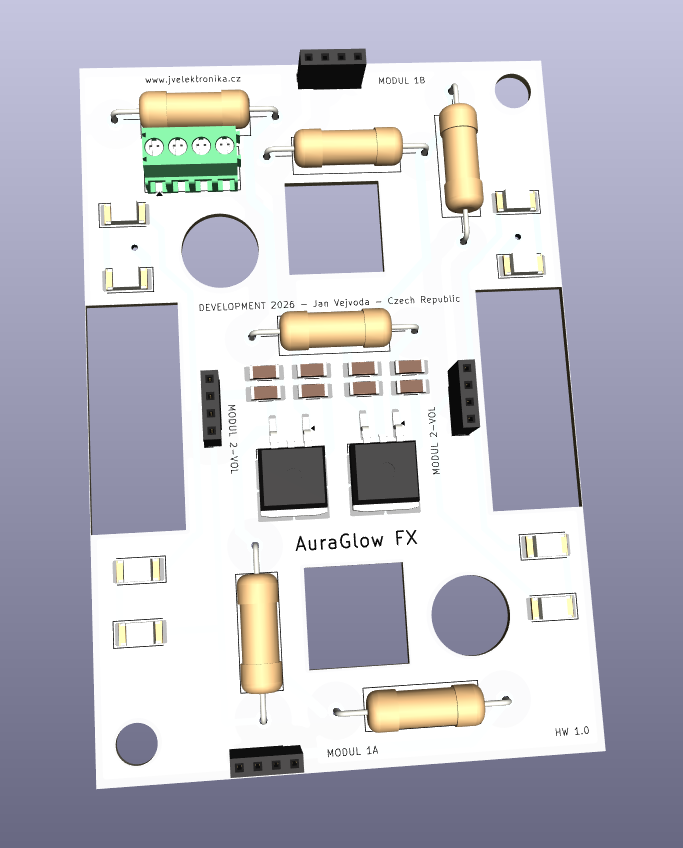

Prní návrh hlavního DPS

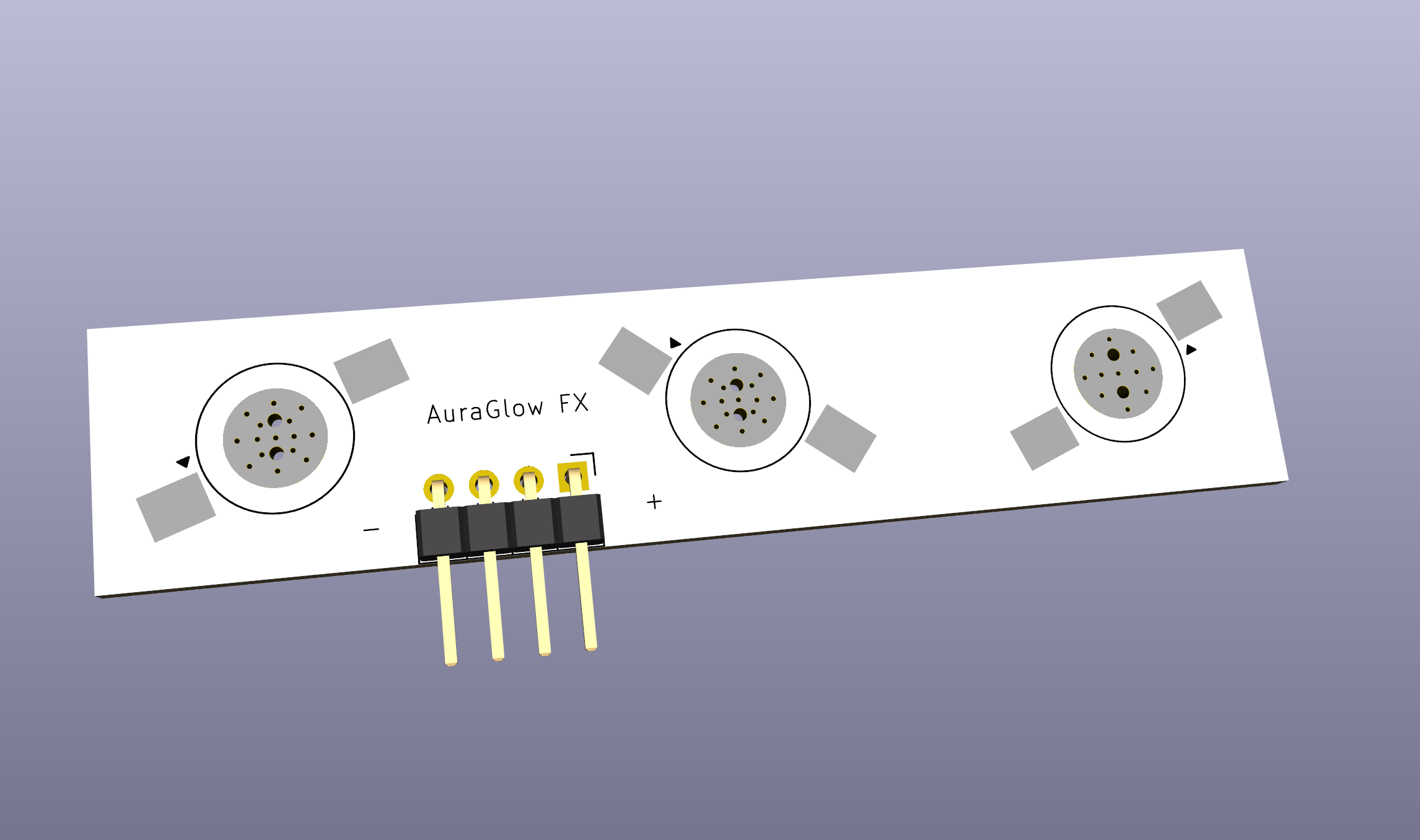

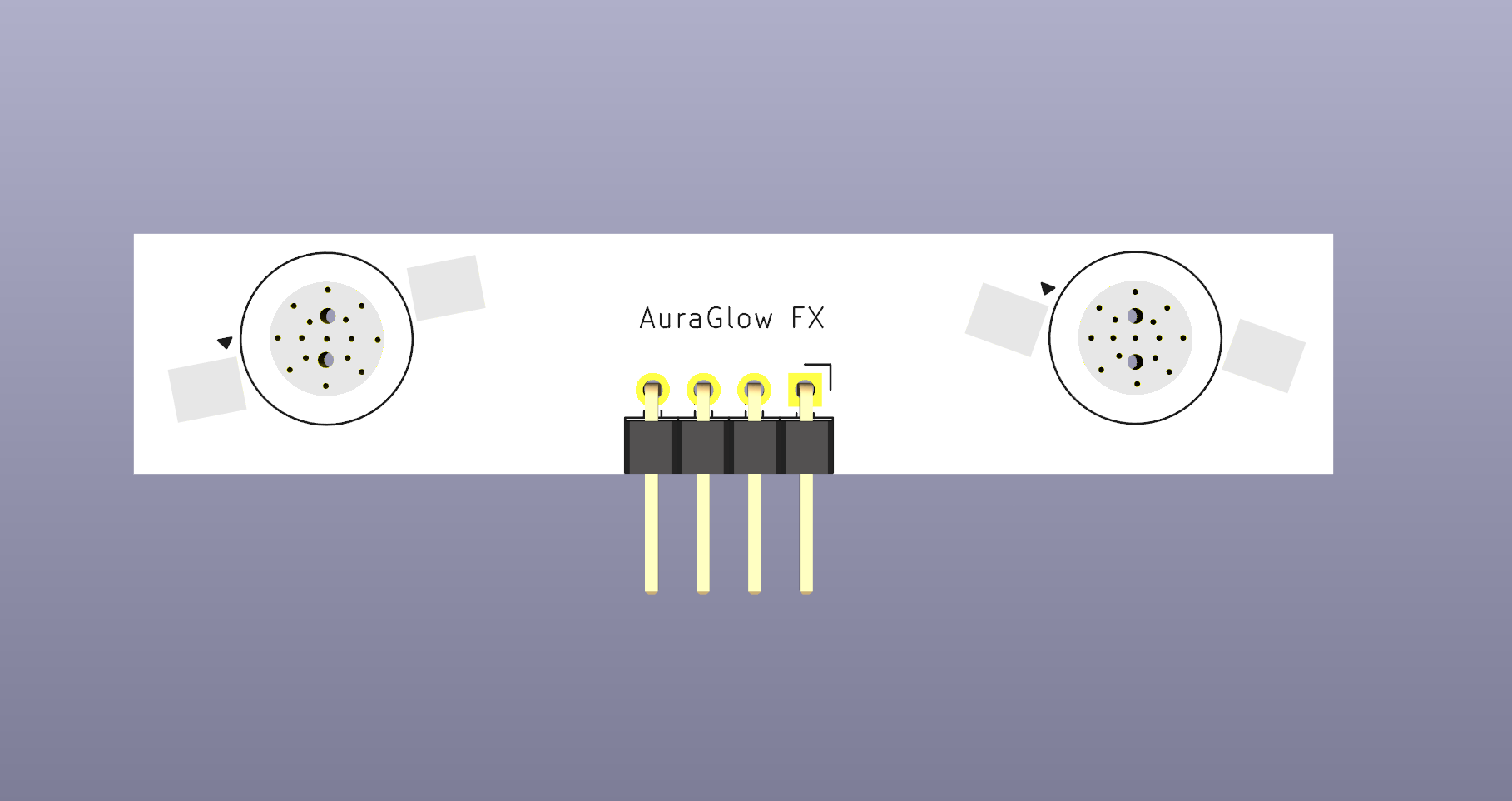

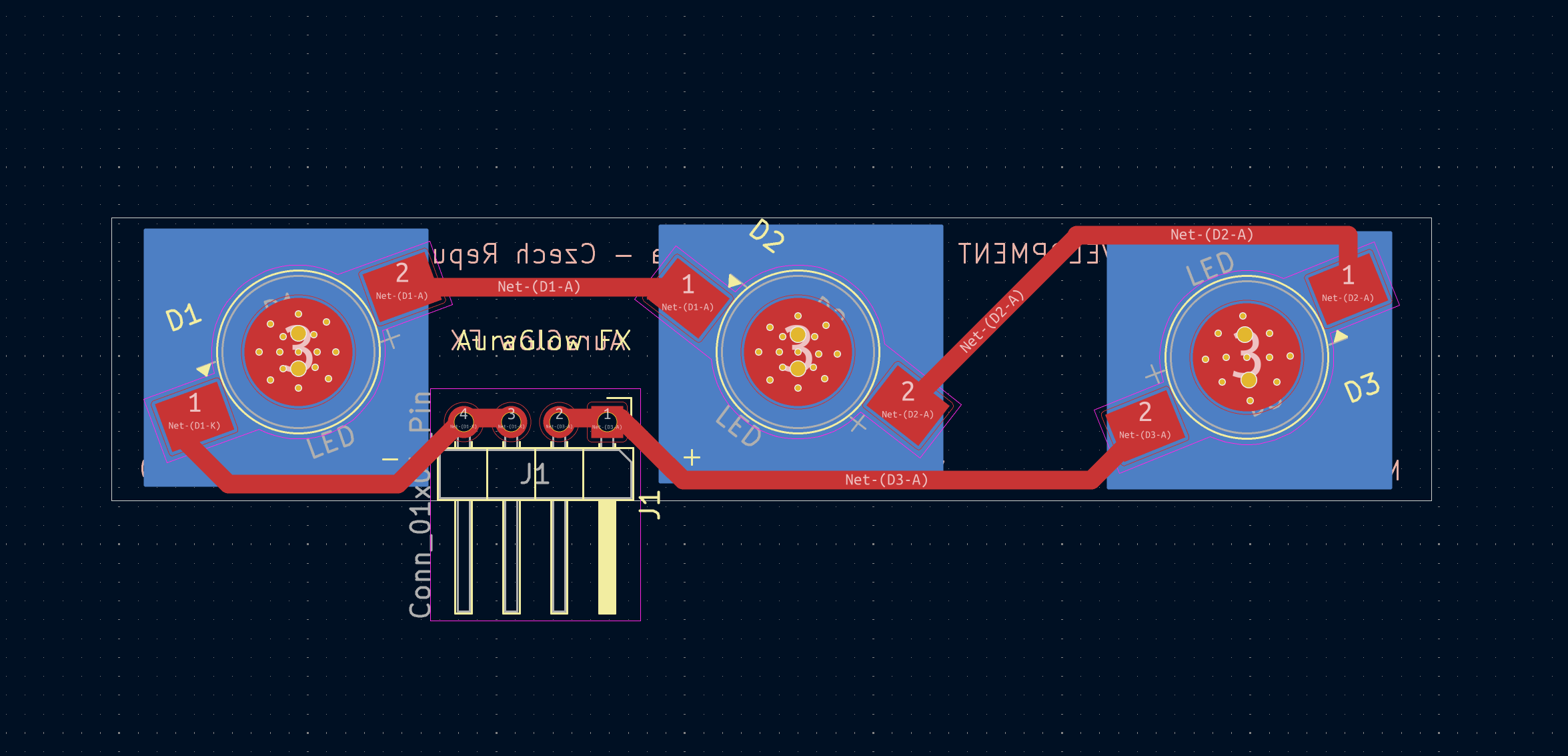

První návrh je hlavní/záklaní plošný spoj do kterého se zapojují primárně 2 hlavní moduly. MODUL 1A obsahuje 3x bílý 1W led čip a MODUL 1B obsahuje 2x modrý (barva je volitelná, ale musí být 2 čipy stejné) led čip.

V případě, že se na hlavní desce neosadí po stranách 4+4 bílé led čipy, tak lze využít přídavný modul na obě strany MODUL 2-VOL (volitelný).

Zapojení světelných diodu je řešeno pomocí dvou okruhů. První okruh obsahuje MODUL 1A (3x 1W led) a 4 boční led. Druhý okruh obsahuje MODUL 2B (2x 1W led) a 4 boční led, díky tomu je zátěž lépe rozložena do dvou napěťových regulátorů a nebude nutné řešit chlazení L7812. Vstupní napájecí napětí bude 14-15V z důvodu zajištrění stabilního napájecího napětí vzhledem k úbytku napětí 2V na L7812.

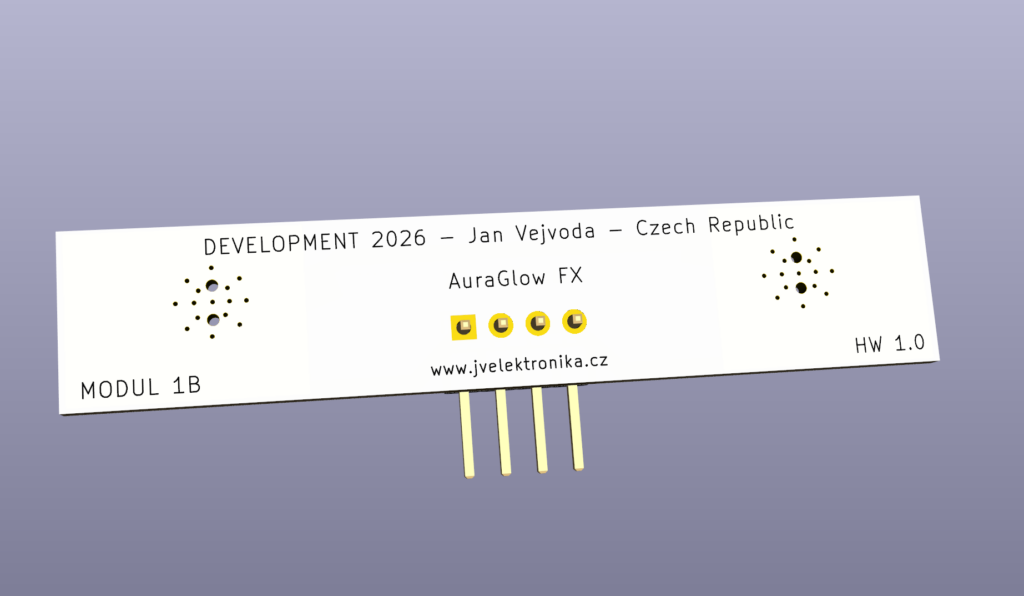

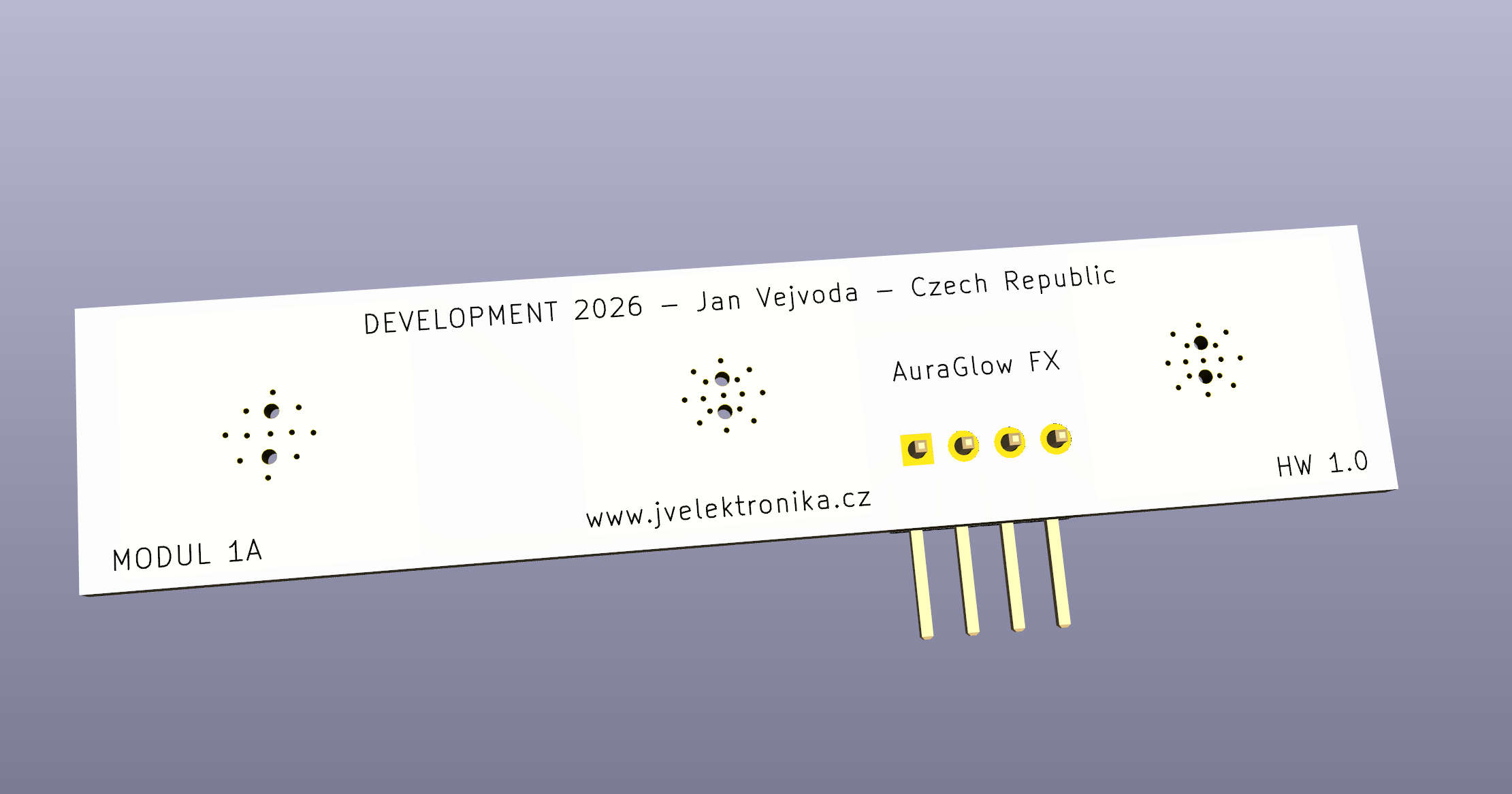

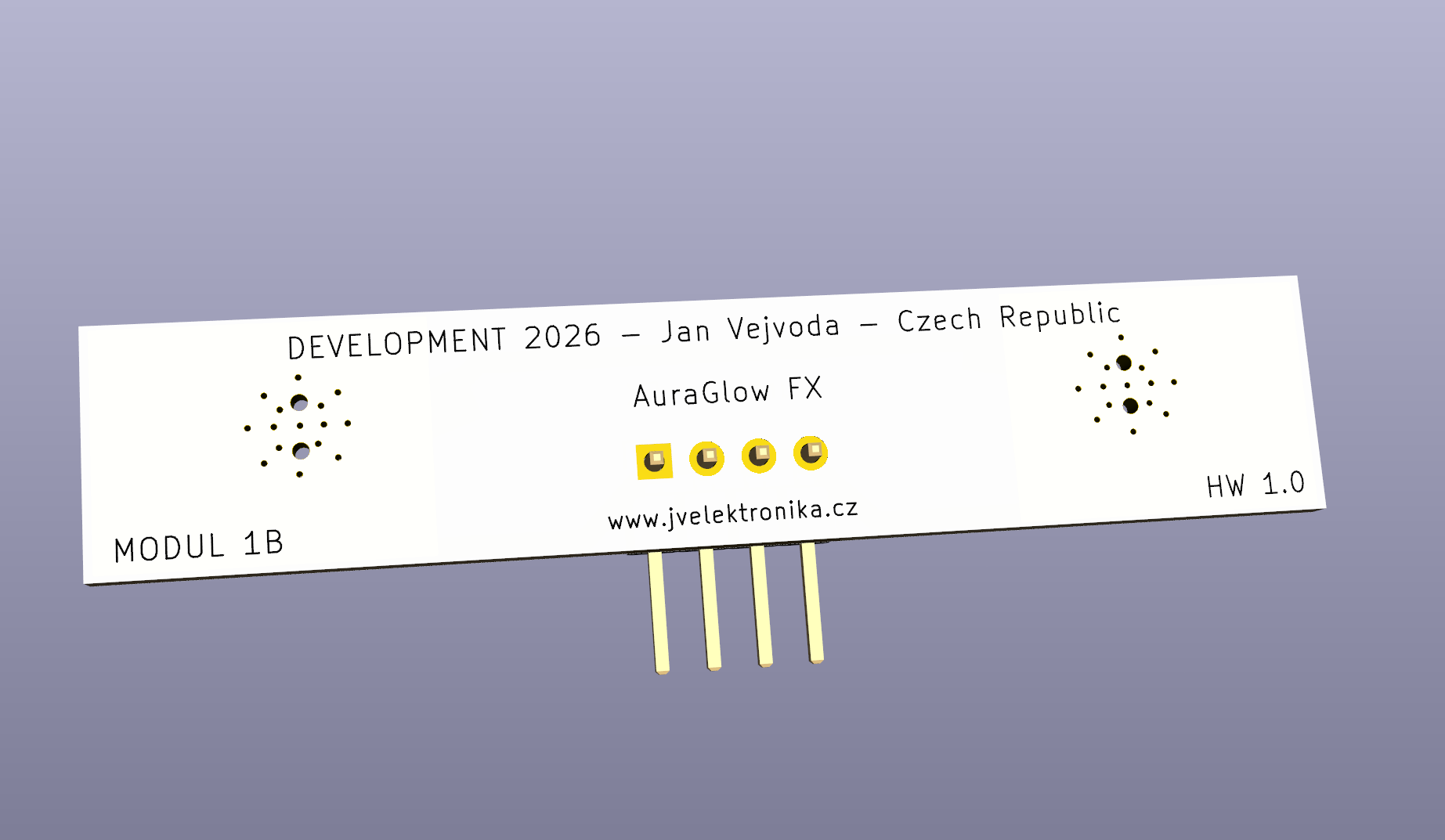

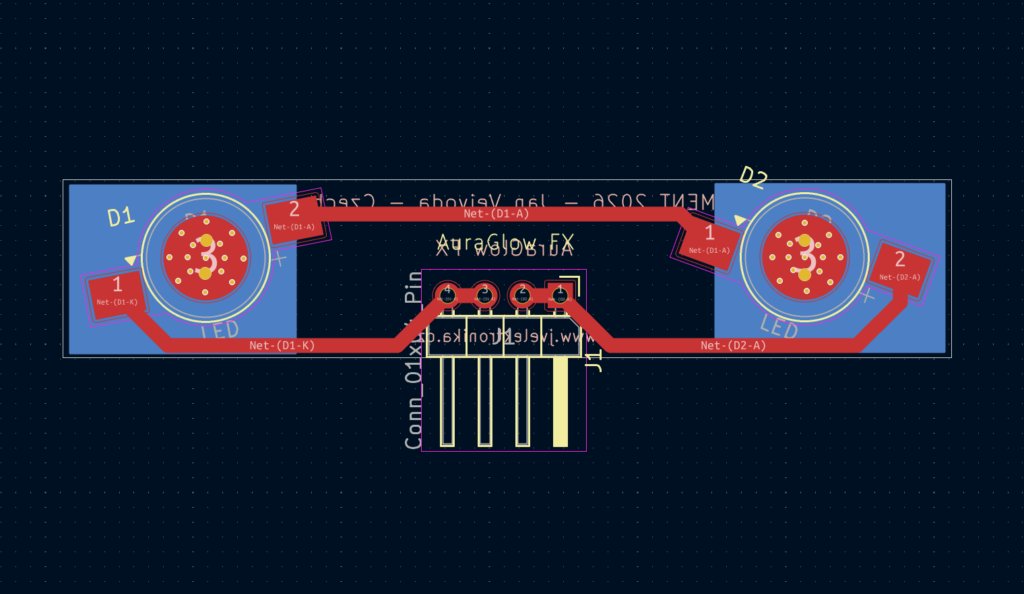

MODUL 1A a MODUL 1B
