ZÁKLADNÍ POPIS FUNKCE
( Aktuální práce na vypínači 2025 naleznete v bílo-šedém odstavci )
VARIANTA 1: SKLENĚNÝ PRVEK – – – – – VARIANTA 2: SPLÝVAJÍCÍ S OMÍTKOU
Jedná se o 4 kanálový podsvícený kapacitní spínač jehoz přední panel tvoří 4mm tlusté mléčné sklo ( aktuálně v rámci testovacího vzorku mám od místního sklenáře průhledné skleněné panýlky). Každé místo pro stisk je ve středu podsvíceno.
Pro instalaci na zdi bude použita klasická KU68 krabička pod omítku.
Spínání na výstupu je provedeno pomocí optočlenu pro každé tlačítko.
Při dlouhém stisku je optočlen sepnutý po celou dobu až do odebrání prstu z dotykové plochy.
Při krátkém stisku dojde k sepnutí optočlenu na cca. 1s

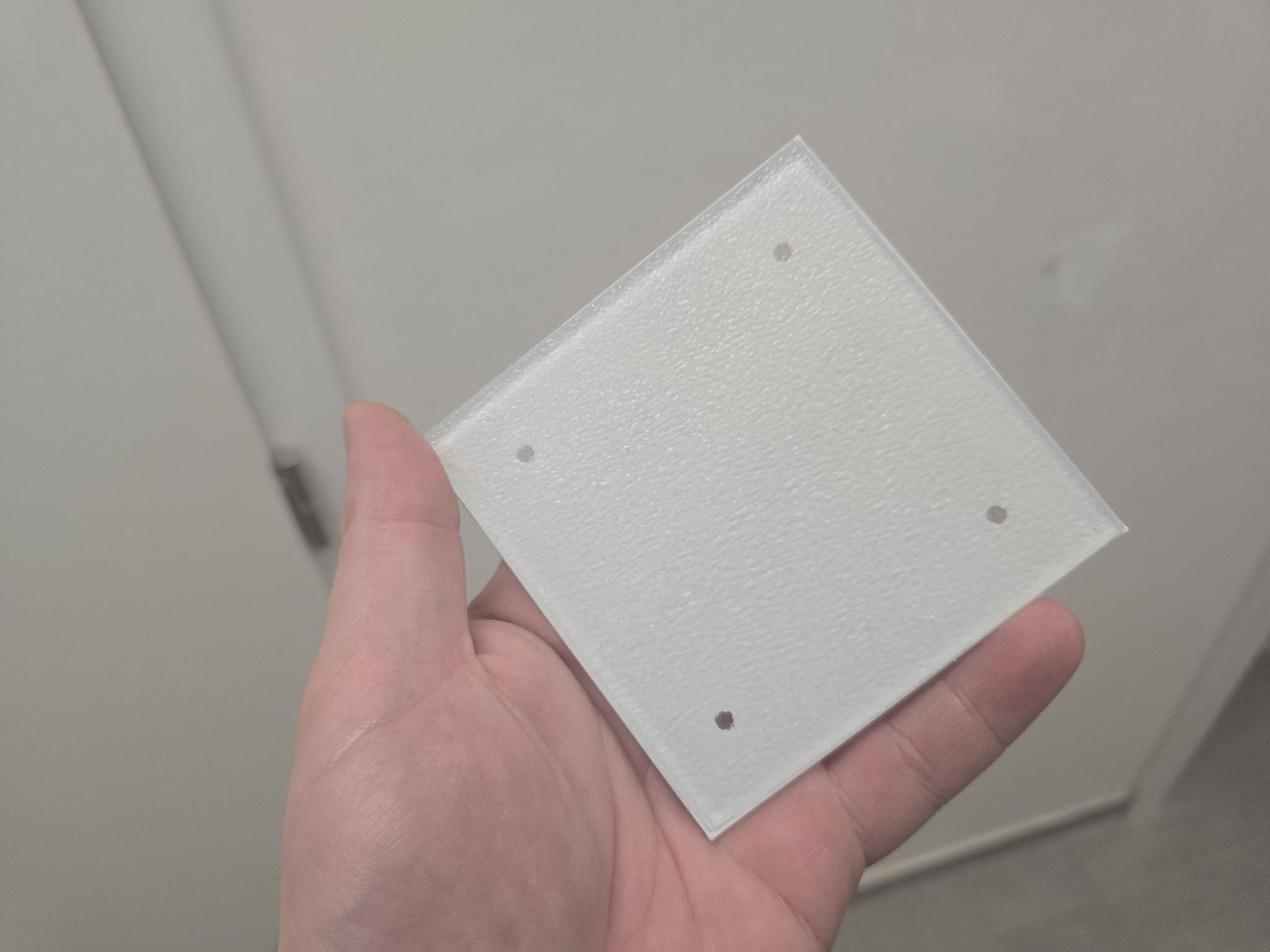

Rozměr skleněného panelu je 110x110mm, který bude mít pro finální výrobkek mléčně bílou barvu a rozměr 100x100mm.
Celé žařízení bude provedeno ve dvou modifikacích. První verze bude HW 2.1a 4 kanálová a druhá verze bude HW2.1b 2 kanálová, která bude mít tlačítka umístěná na jiných pozicích. Doplňkové verze C, D a experimentální verze D+. Verze D+ má dotykovou plochu 3x3cm díky tomu při jednom tlačítku bude rozšířena zóna stisku.

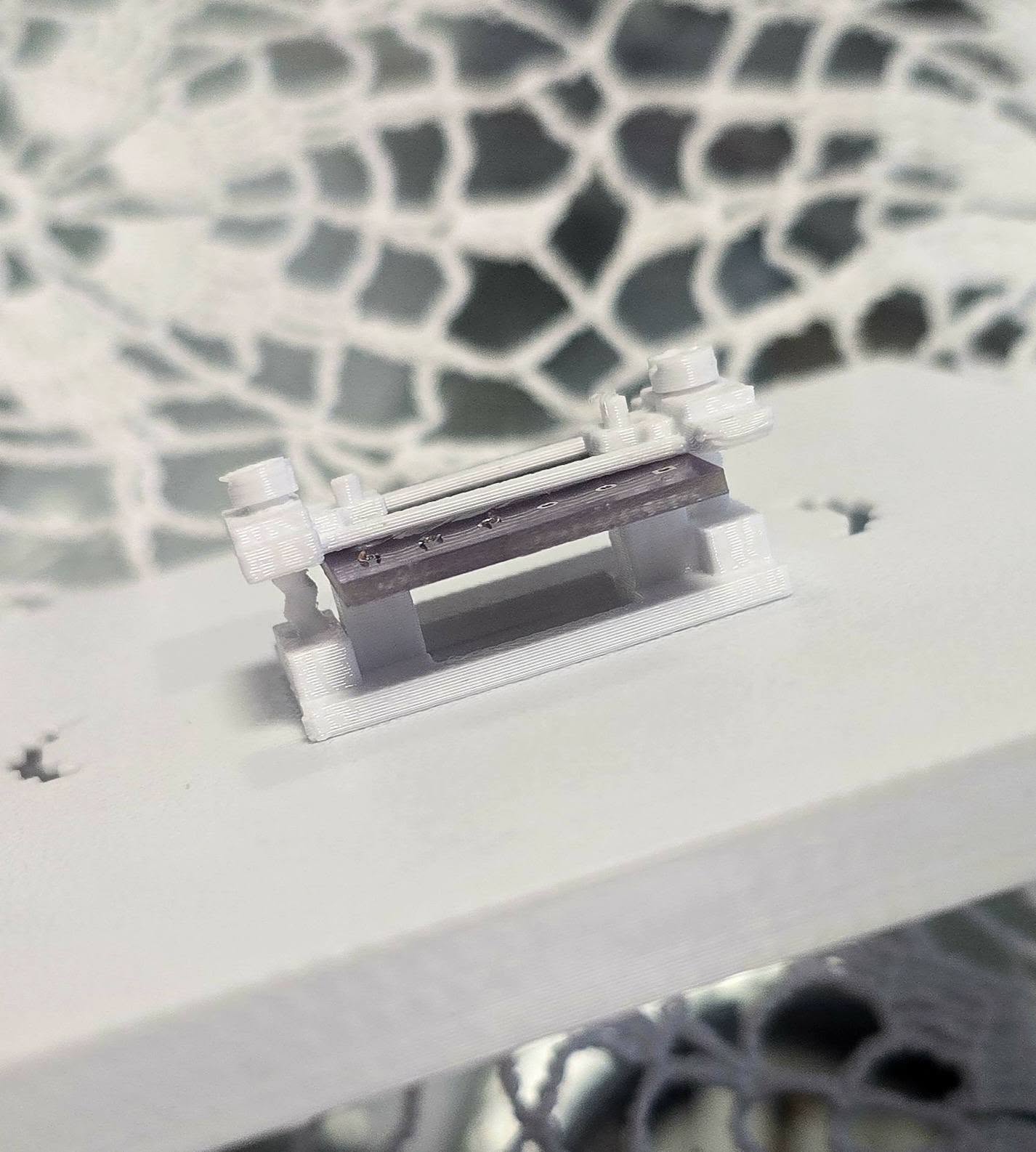

Pro verzi HW 2.1ab byla přidána možnost regulace jasu bez nutnosti vypínač rozebírat. Po cca. 7 hodinách hledání vhodného řešení jsem vybral a použil malý otočný 4 polohový ( vysoký, střední, nízký jas a osvětlení zcela vypnuto ) přepínač na který se nasadí kolečko ( bude nutné nakreslit a vytisknout na 3d tiskárně ), které bude mírně povystrčené na spodní straně rámečku a to tak, že nebude na první pohled téměř vidět a nedojde k narušení vzhledu vypínače.
Zařízení jsem navrhnul tak, aby bylo možné upravovat citlivost tlačítek a lze použít i tlustší materiál avšak k tomu napíšu více informací až později.
Zajímavosti je, že celý vypínač je plně modulární, barva rámečku je omezena na výběr barevných variant filamentu pro 3D tisk, kterých je velmi mnoho nejen jednobarevných, ale i barev dřeva atd. Doporučuji používat pouze materiál ASA.

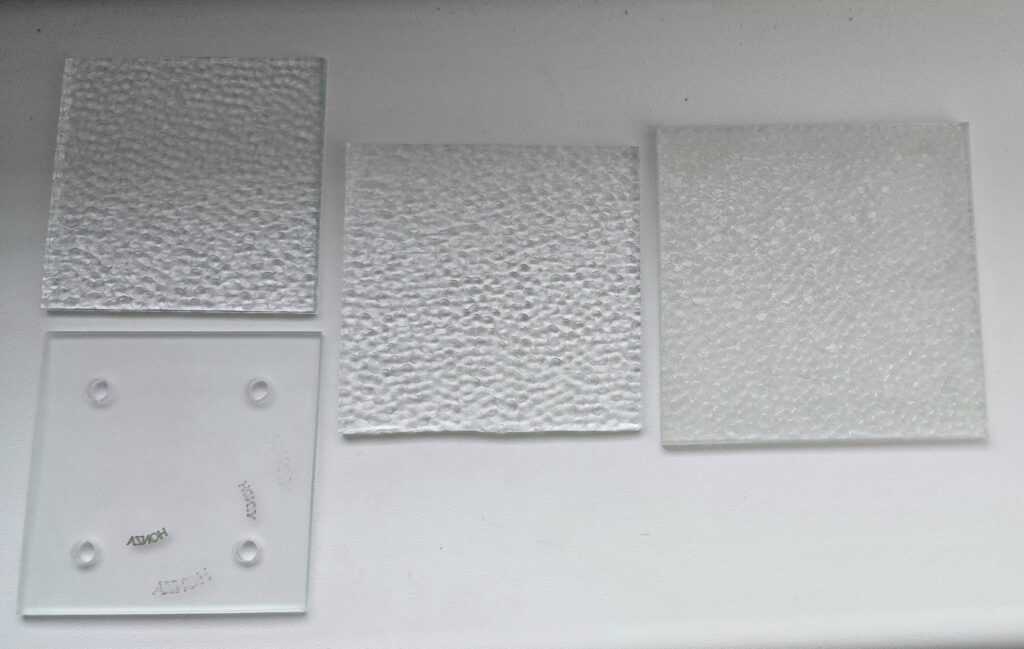

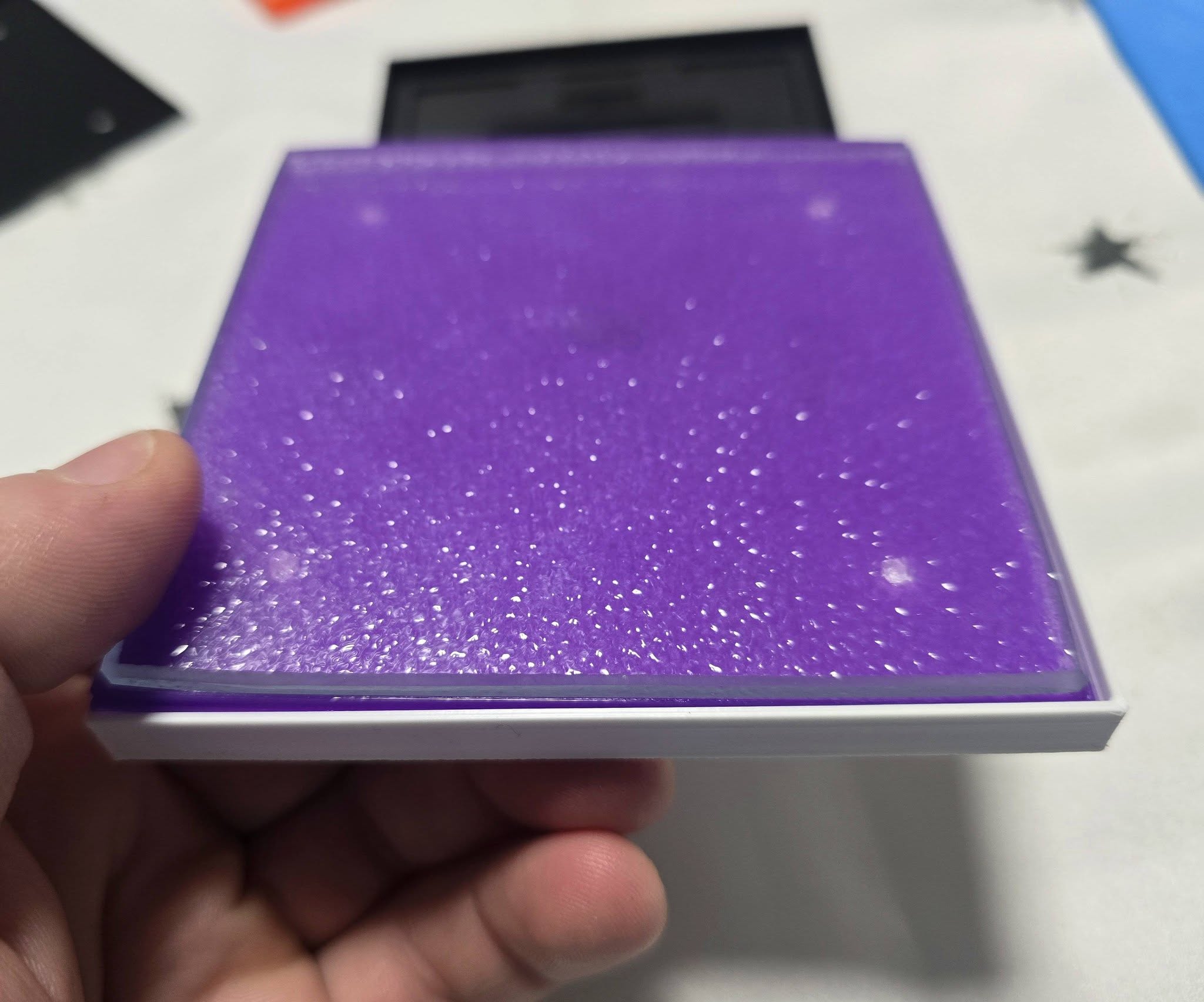

Další možností je barva skla, lze pořídit sklo, které je čerené a současně propuští světlo, nebo hnědé transparentní sklo atd. Opět je zde pouze limitace dostupnosti barev skla, ale i u skel je poměrně široká nabídka barev.
PCB je osazeno pouze součástkami pro povrchovou montáž (SMD).

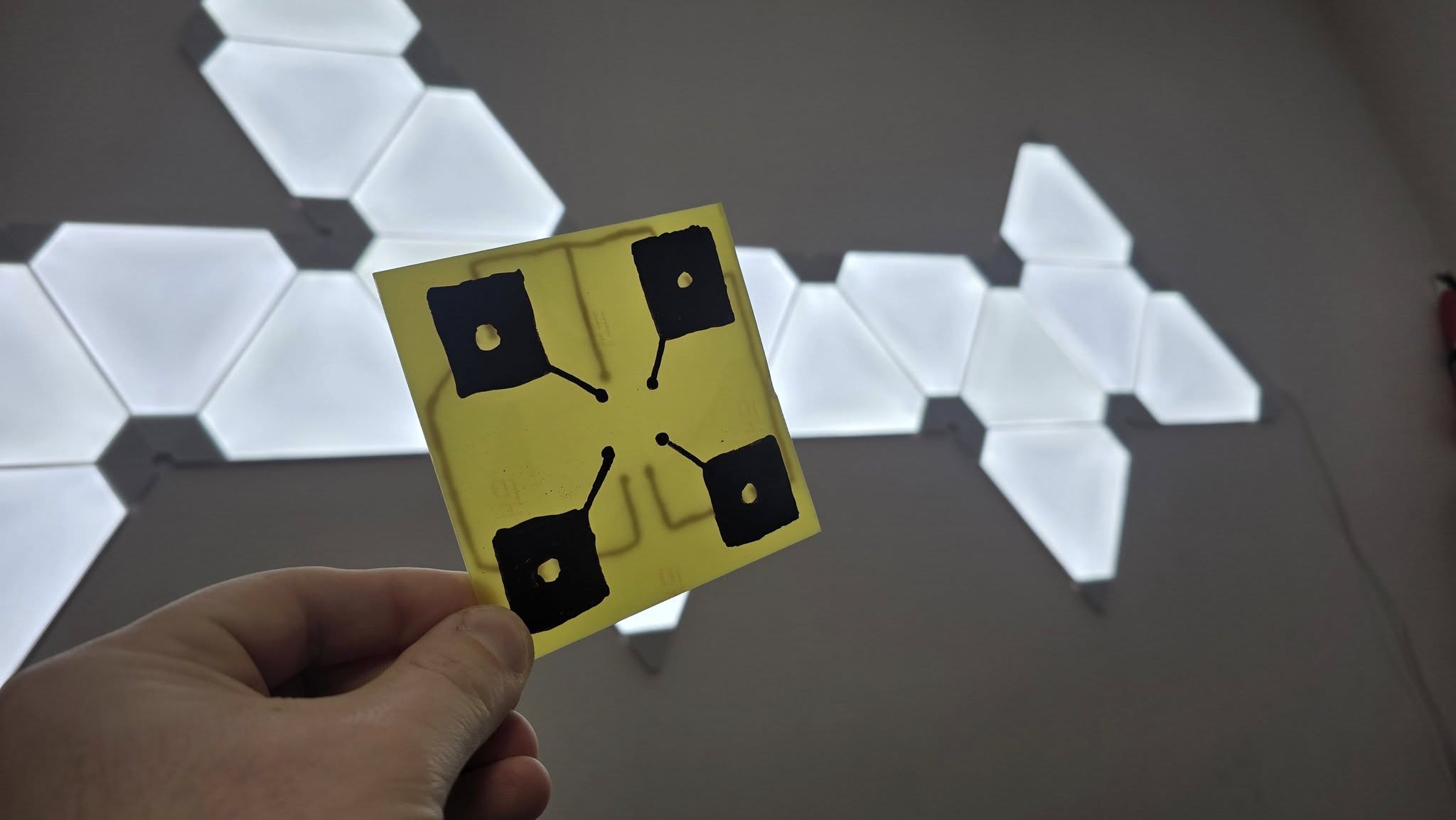

Vývoj samotný probíhal mezi roky 2024 a 2025 a to vč. výroby prvních verzí a experimentů různých variant bez plošného spoje až po testování s vlastním leptáním plošných spojů po současnou nejnovější verzi HW 2.2 avšak verze 2.1 dostala vylepšení na verzi HW 2.1.1 . Asi stojí za zmínku, že jsem nad tím netrávil čisté 2 roky, ale řekněme, že vč. vývoje rámečku se vším i osazováním PCB celý vývoj zabral cca 1 maximálně 1,5 měsíce čisté práce, protože například když dorazily PCB HW 2.0, tak jsem na ně nenapájel několik měsíců ani jednu součástku a obdobně tomu bylo i u jiných verzí kdy mi to tu leželo půl roku, protože když člověk přijde z práce, musí uvařit, zalít zahradu a jen zalít celou zahradu je práce cca. na 1,5 hodiny a najednou je 10 večer a to už by se nikomu před spaním něco vytvářet, pájet, testovat atd nechtělo.
Článek ohledně projektu CrystalTouch vyšel na webu ELEKTROLAB.EU odkaz ZDE

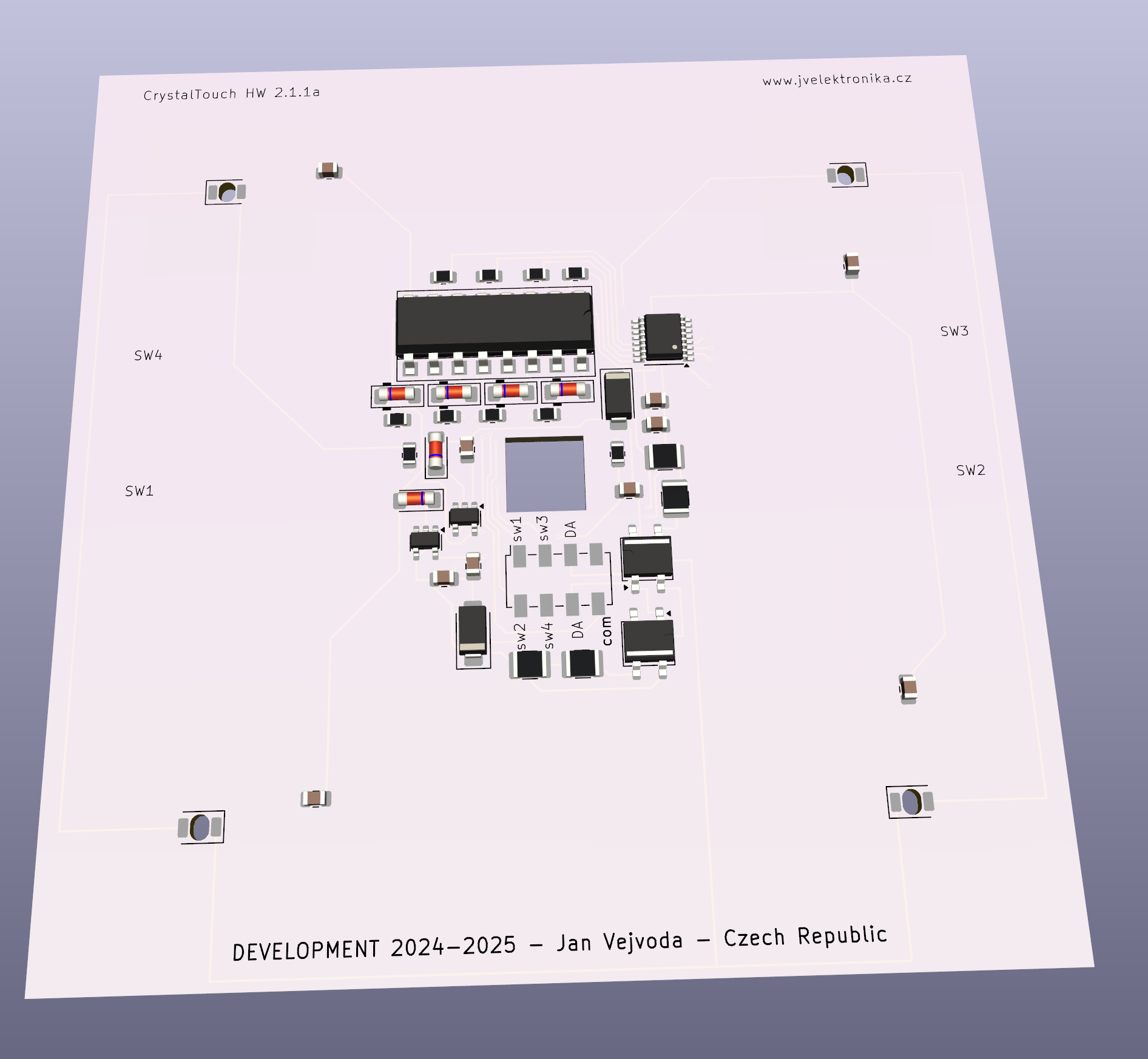

Zde jsou obrázky aktuální verze 4 kanálového vypináče v HW 2.2 a HW 2.1. a vylepšené verze ADAPTÉRU PRO SPOJENÍ CrystalTouch a DALI sběrnicí vč. komunikační jednotky.
Rámeček na zeď vč. uchycení redukce se svorkovnicí je zatím pouze pro HW 2.1 kterou mám do již na zdi v počtě 3 kusech. Verze HW 2.2 je zatím otestovaná jen na regulaci jasu a na další test jako je spínání optočlenu a dest dotyku nebyl čas. Vylepšená verze HW 2.1 na HW 2.1.1 má upravené některé součásty a přidanou ochranu všech výstupů optočlenu a to i z důvodu, že se mi to podařilo na zeď špatně nacvaknout a optočleny byly rázem na výměnu. Vzhledem k tomu, že potřebuji více 4 kanálových variant, tak mám již připravené výrobní soubory na webu JLCPCB a pravděpodobně v únorů budu objednávat společně s upravenou verzí DALI NovaLink 16.
Rozvržení součástek by se dalo udělat i lépe, ale bohužel nemohu trávit celý víkend předěláváním návrhu nečeho co mám doma jen já a plně funkční. Aktuální rozvršení součástek a spojů není nejlepší, ale není ani nejhorší a jedná se o plně funkční výrobek.
Funkčnost vypínačů lze sledovat na síti X, ale brzy vše vložím i zde na web jvelektronika.cz

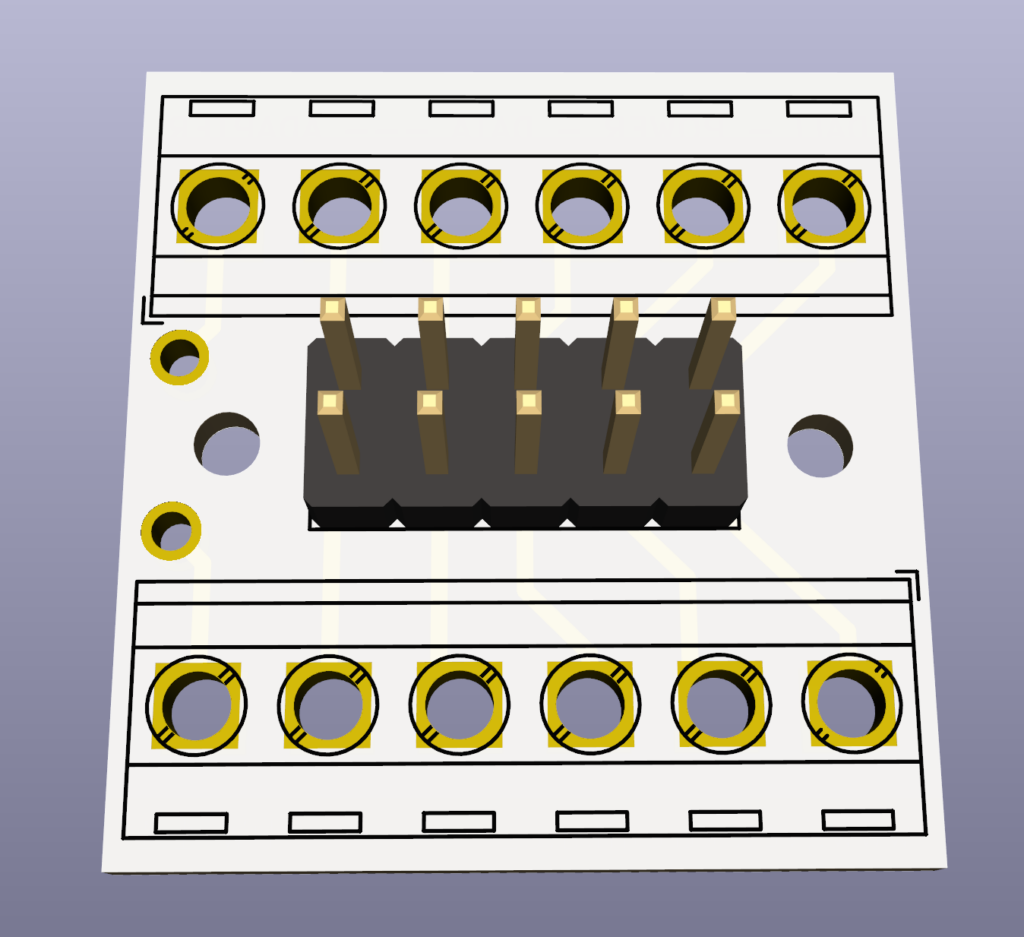

Zde jsou nové vylepšené redukce pro připojení sběrnice DALI

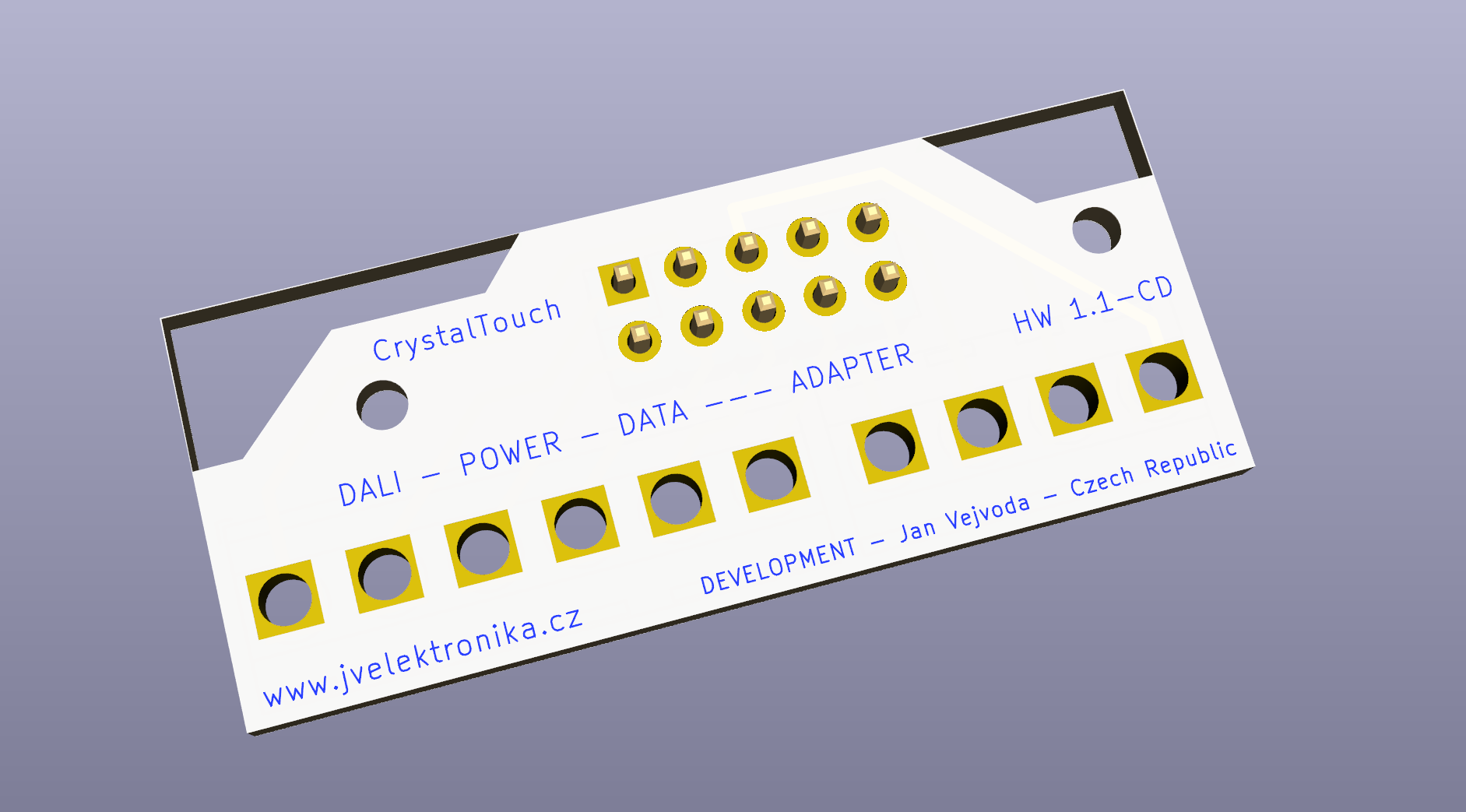

Verze redukce HW 1.1-CD je určena pro 1 kanálovou a 3 kanálovou verzi, kterých budu mít doma naprosté minimum. Verze na levé straně je HW 1.1-AB určená pro 4 kanálovou a 2 kanalovou variantu.

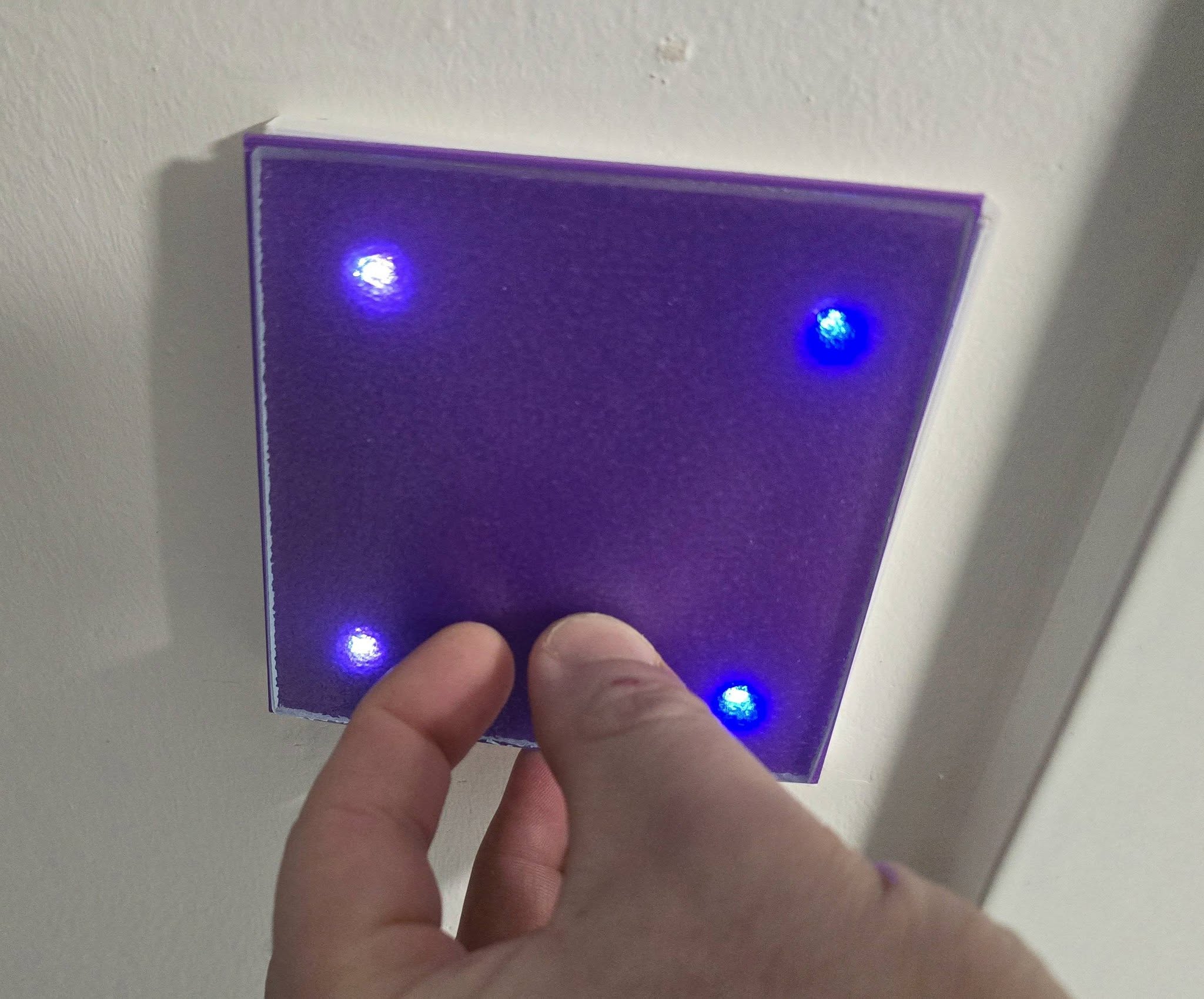

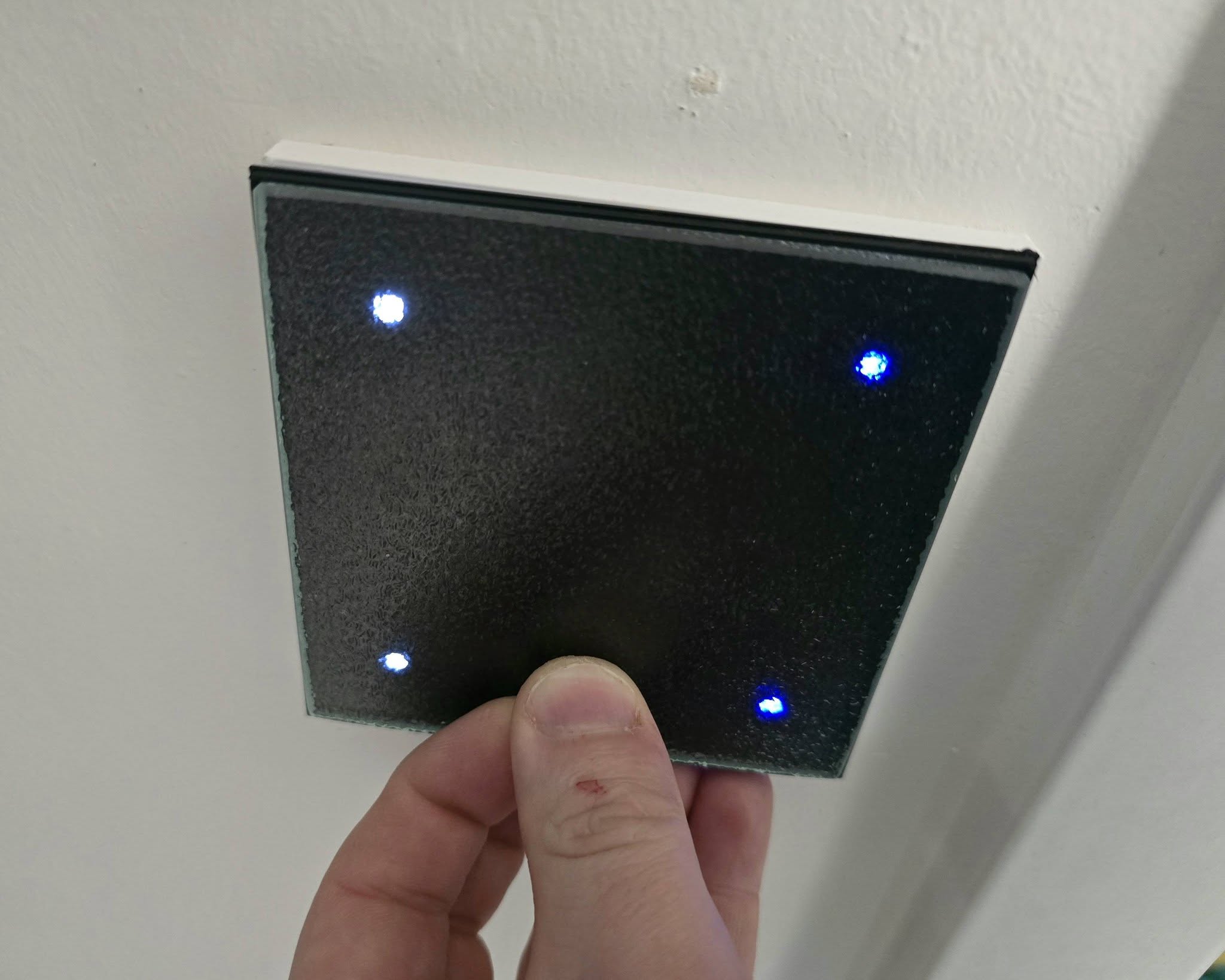

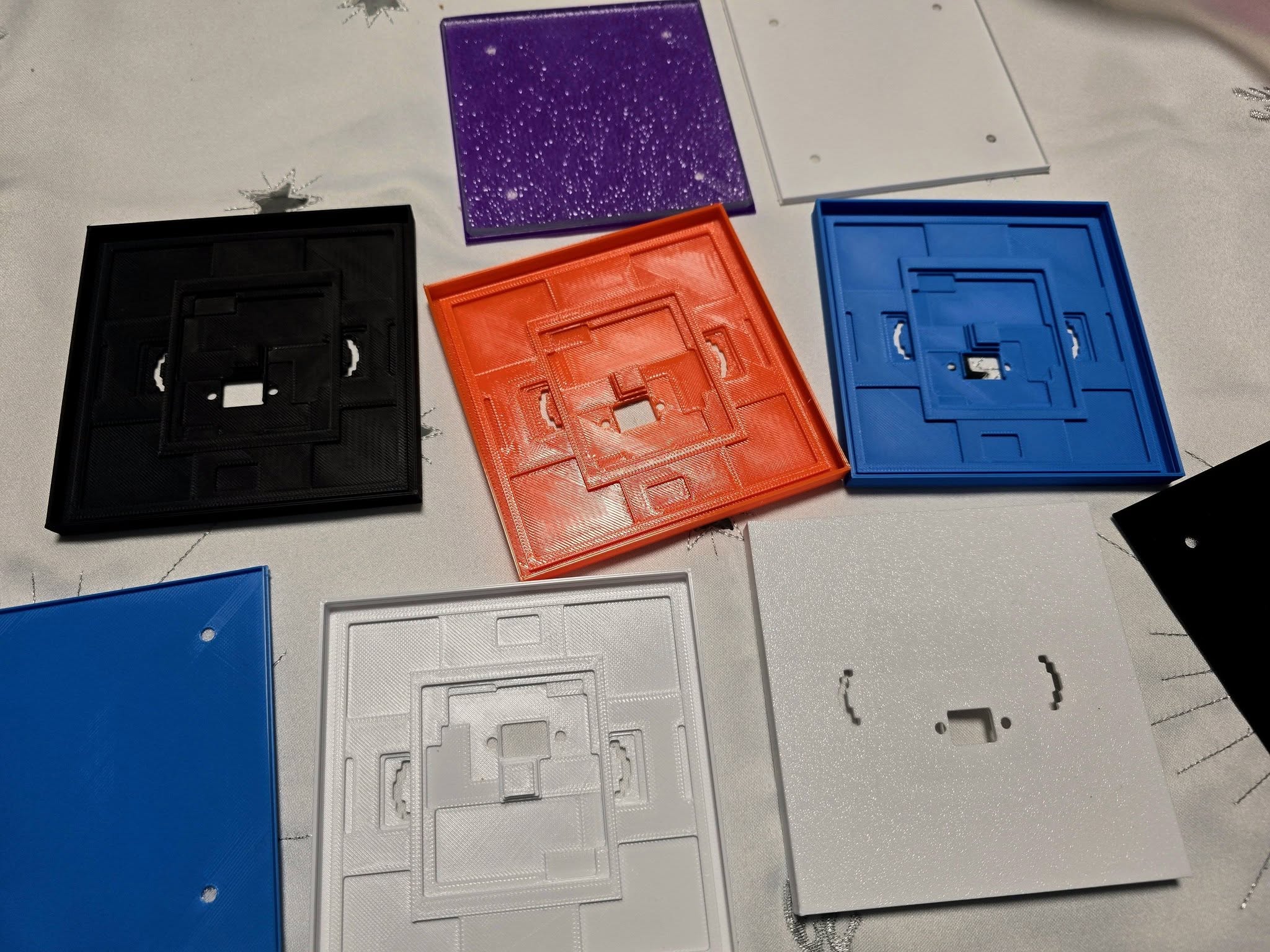

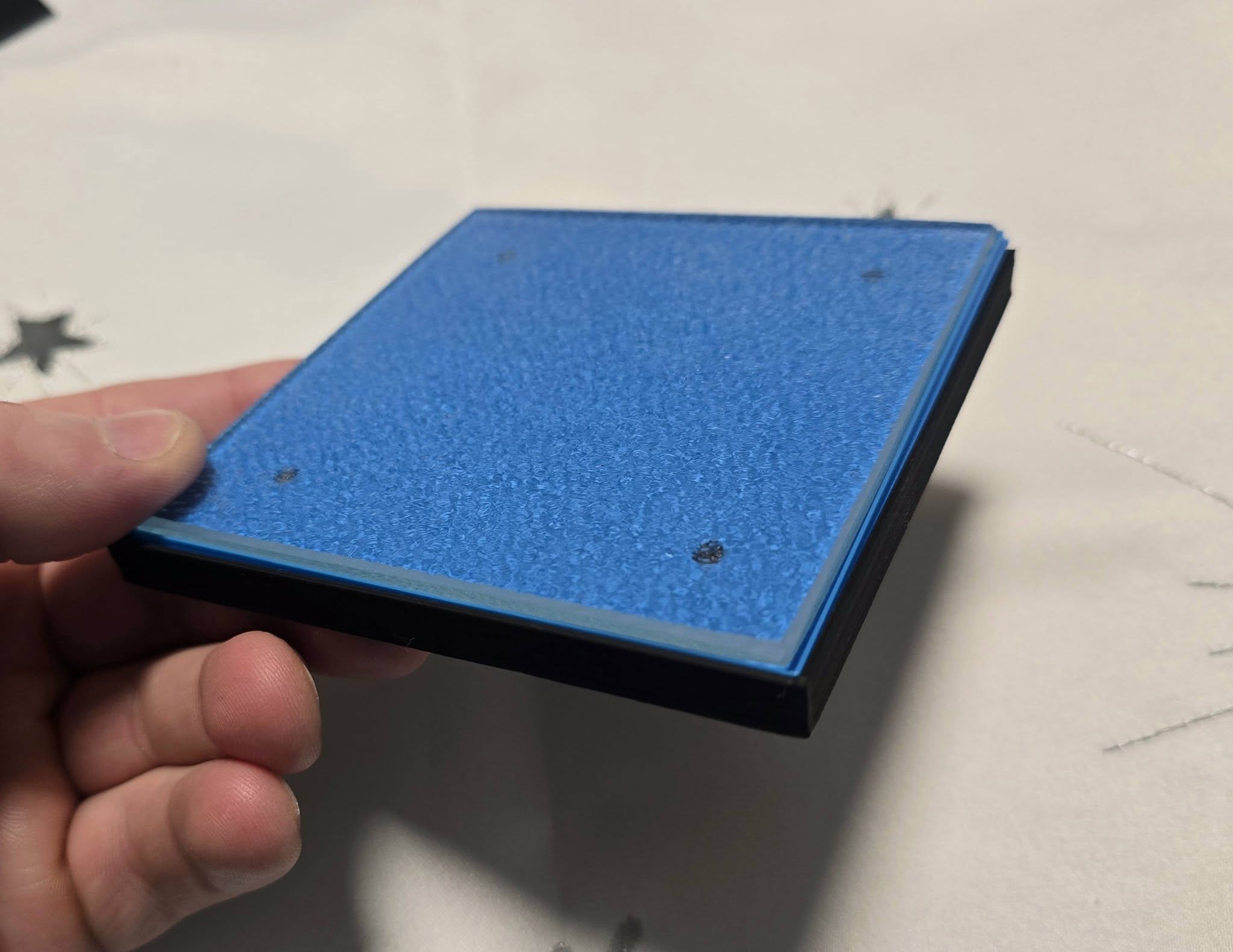

Ukázka různých barevných variant, které jsem měl doma možnost vytisknout z některých zbytků filamentů

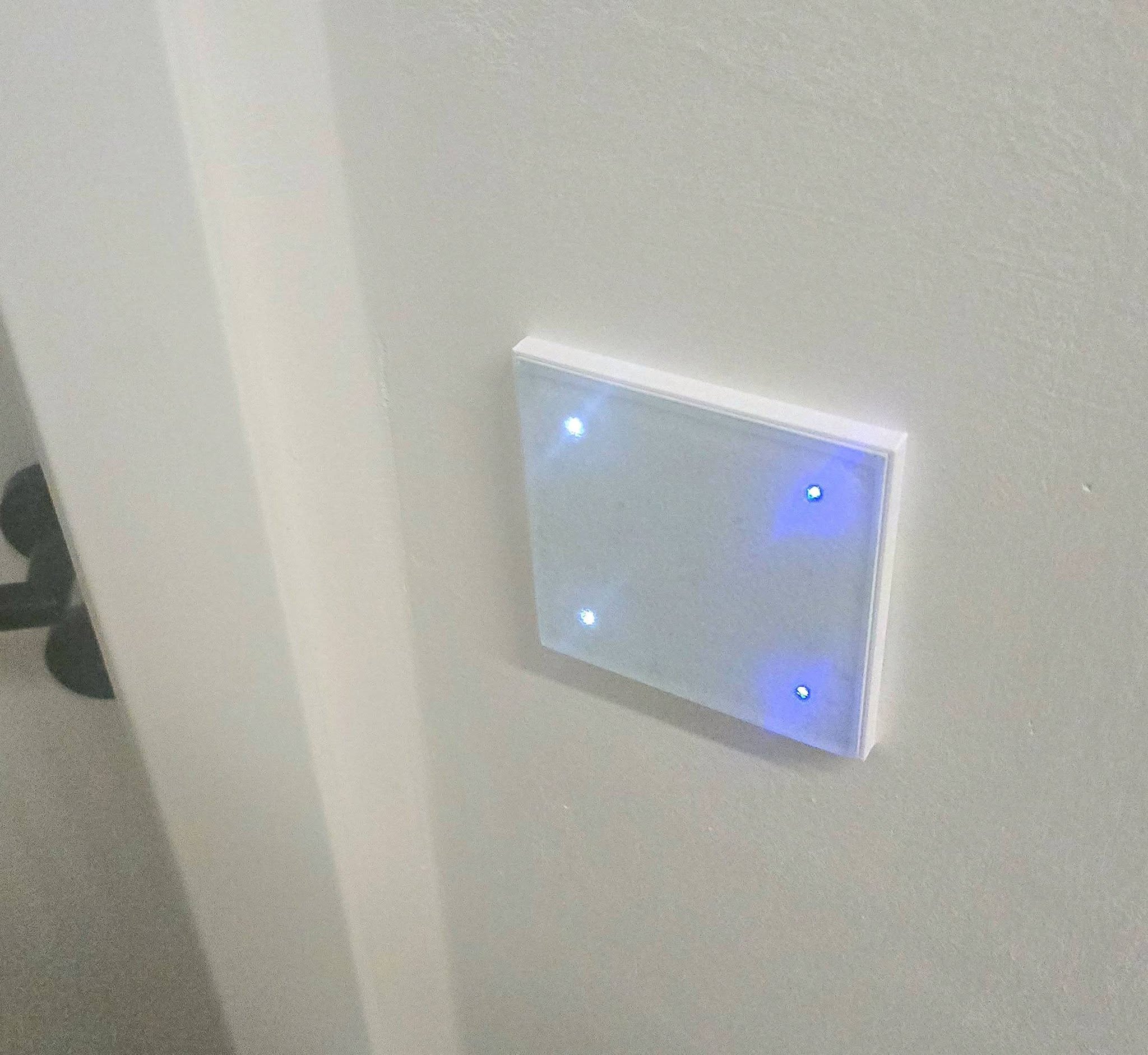

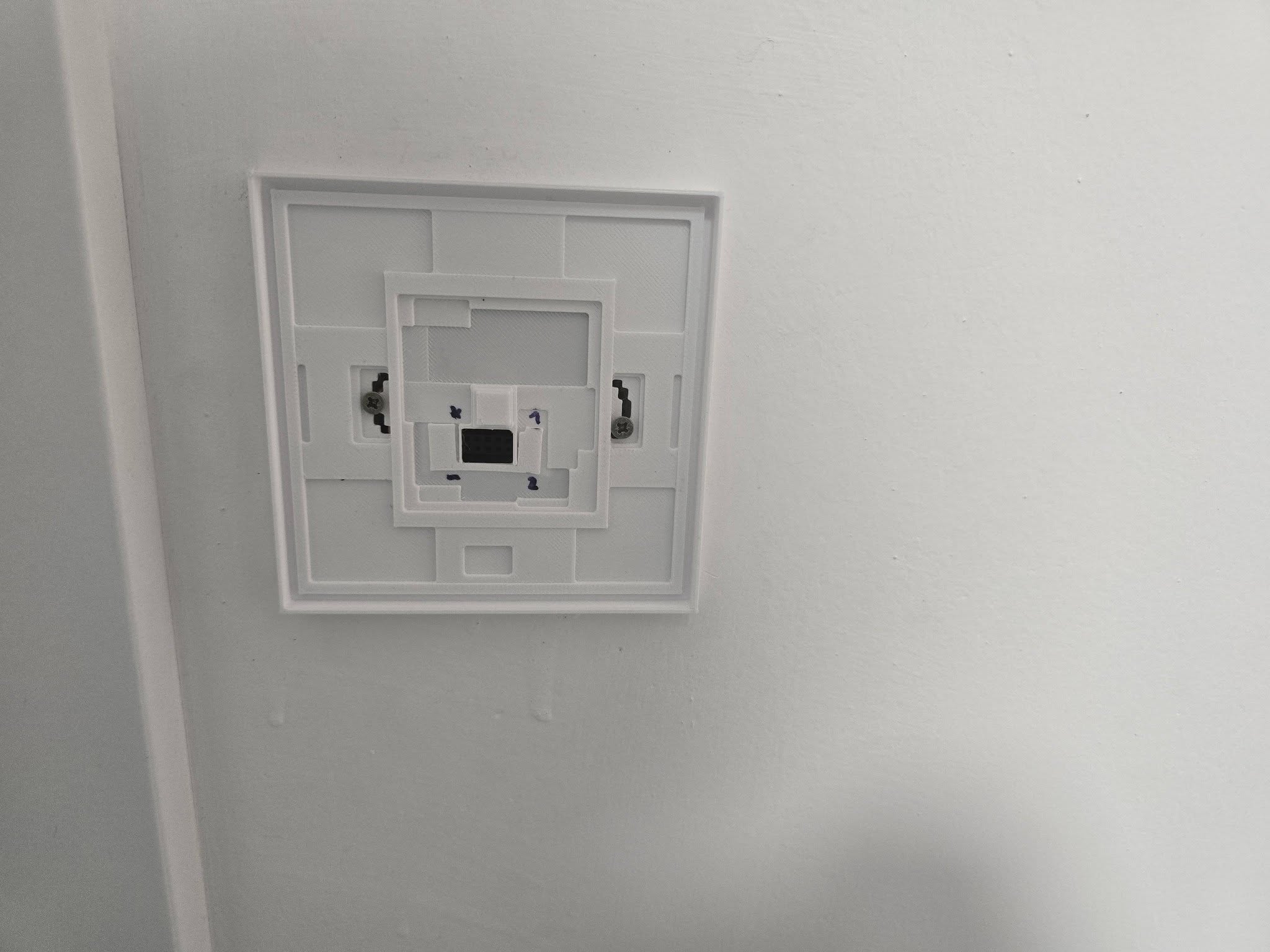

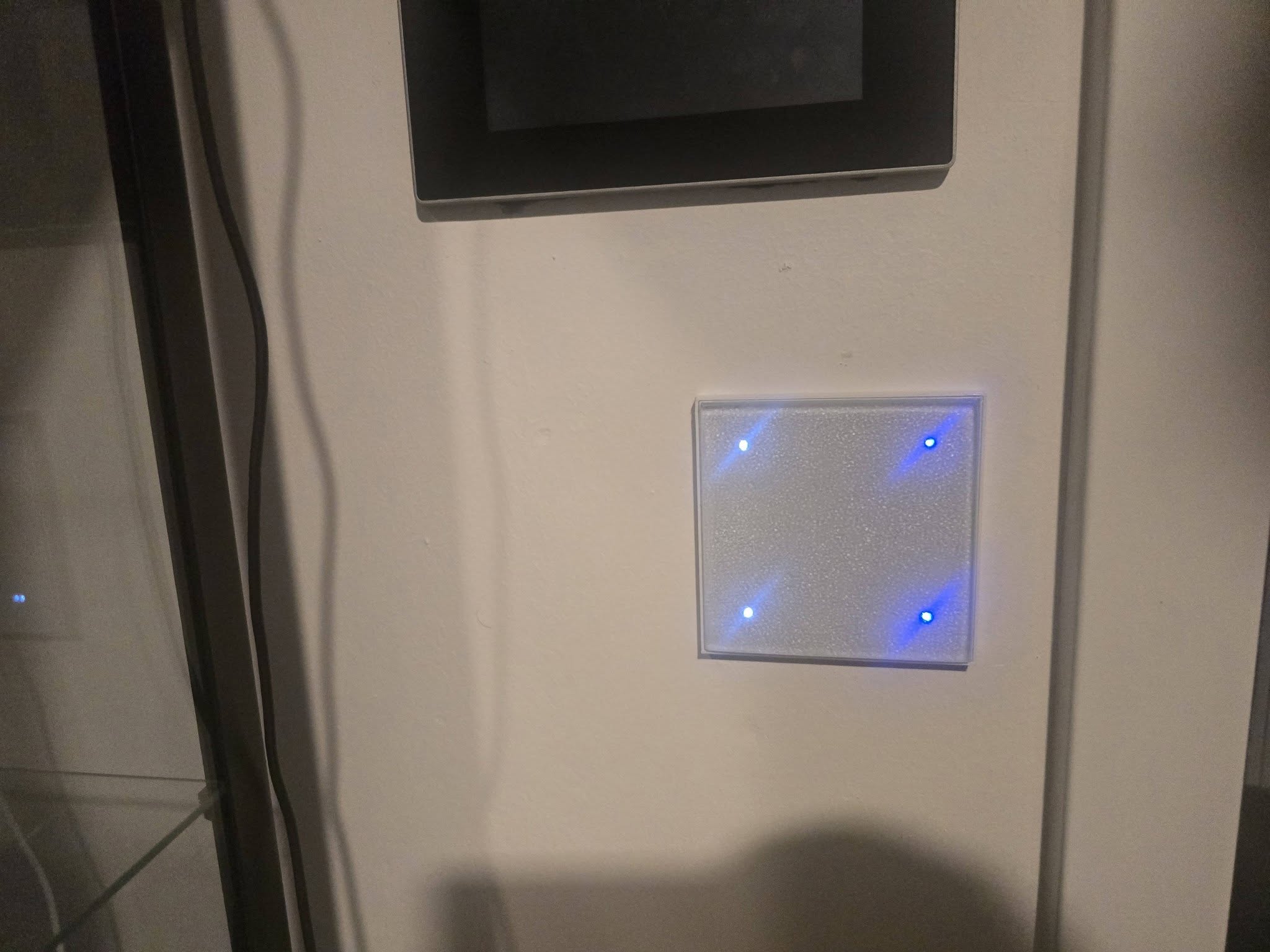

Instalace a výroba prvních 3 kusů 4 kanálové verze v HW 2.1 — PROSINEC 2025

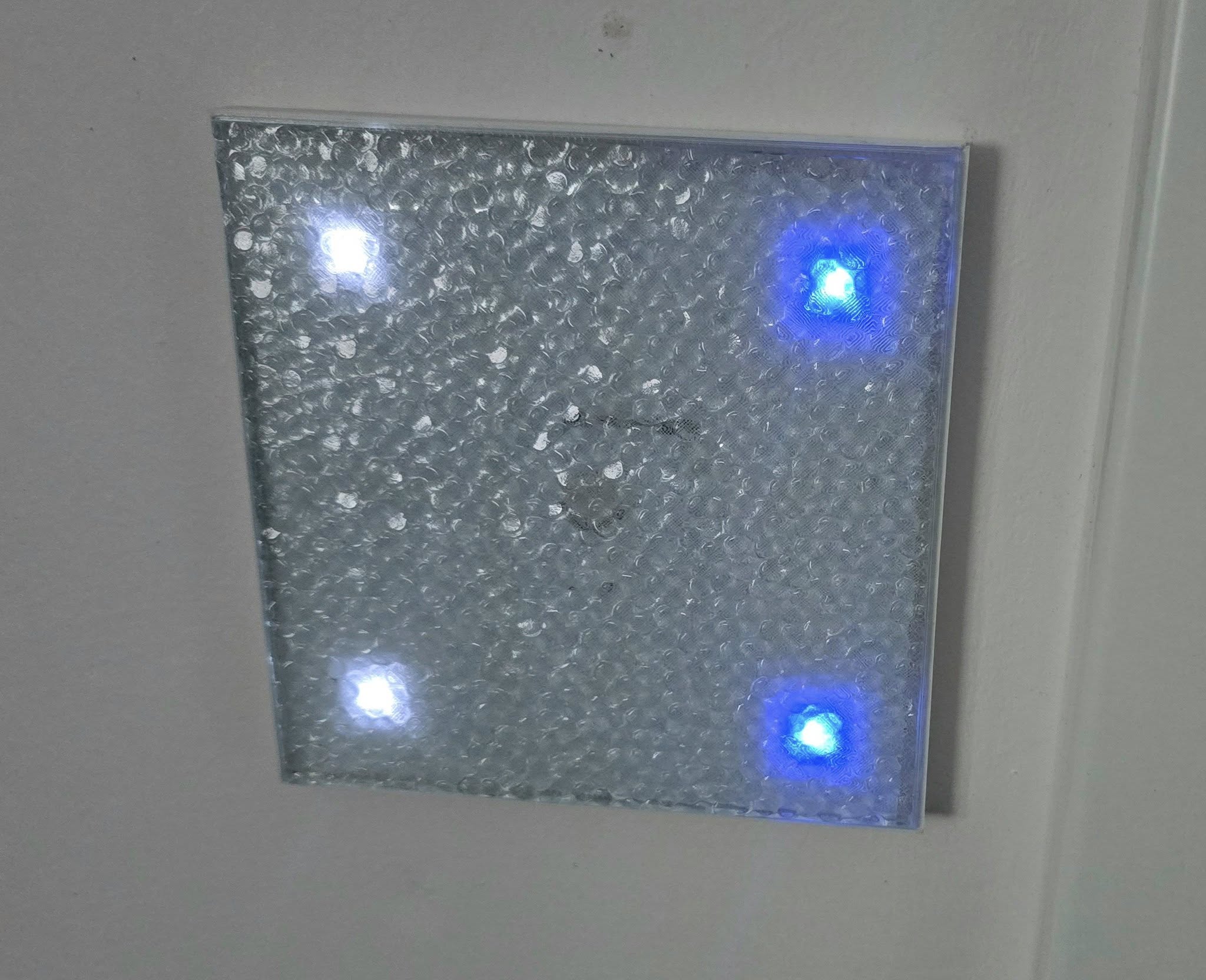

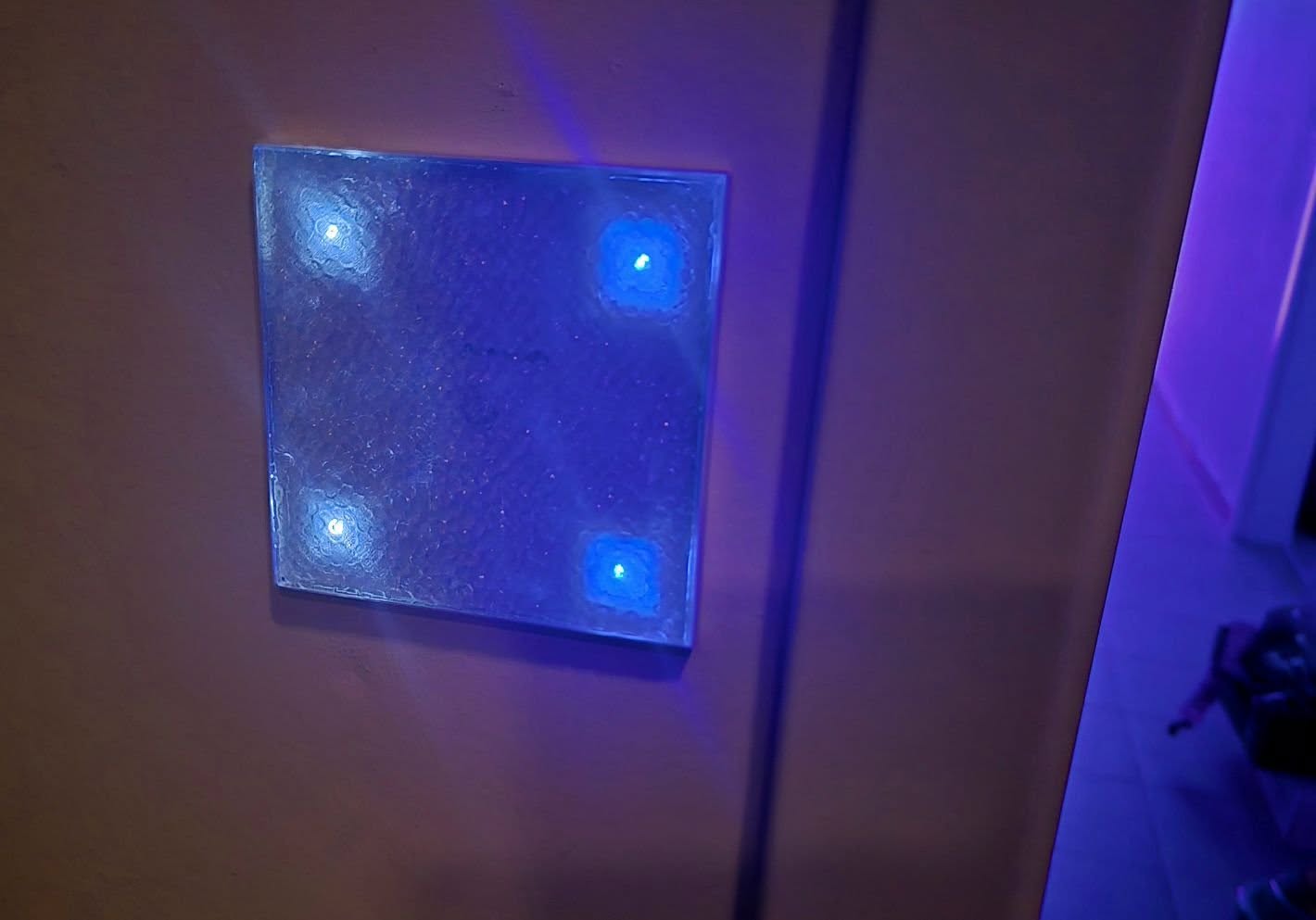

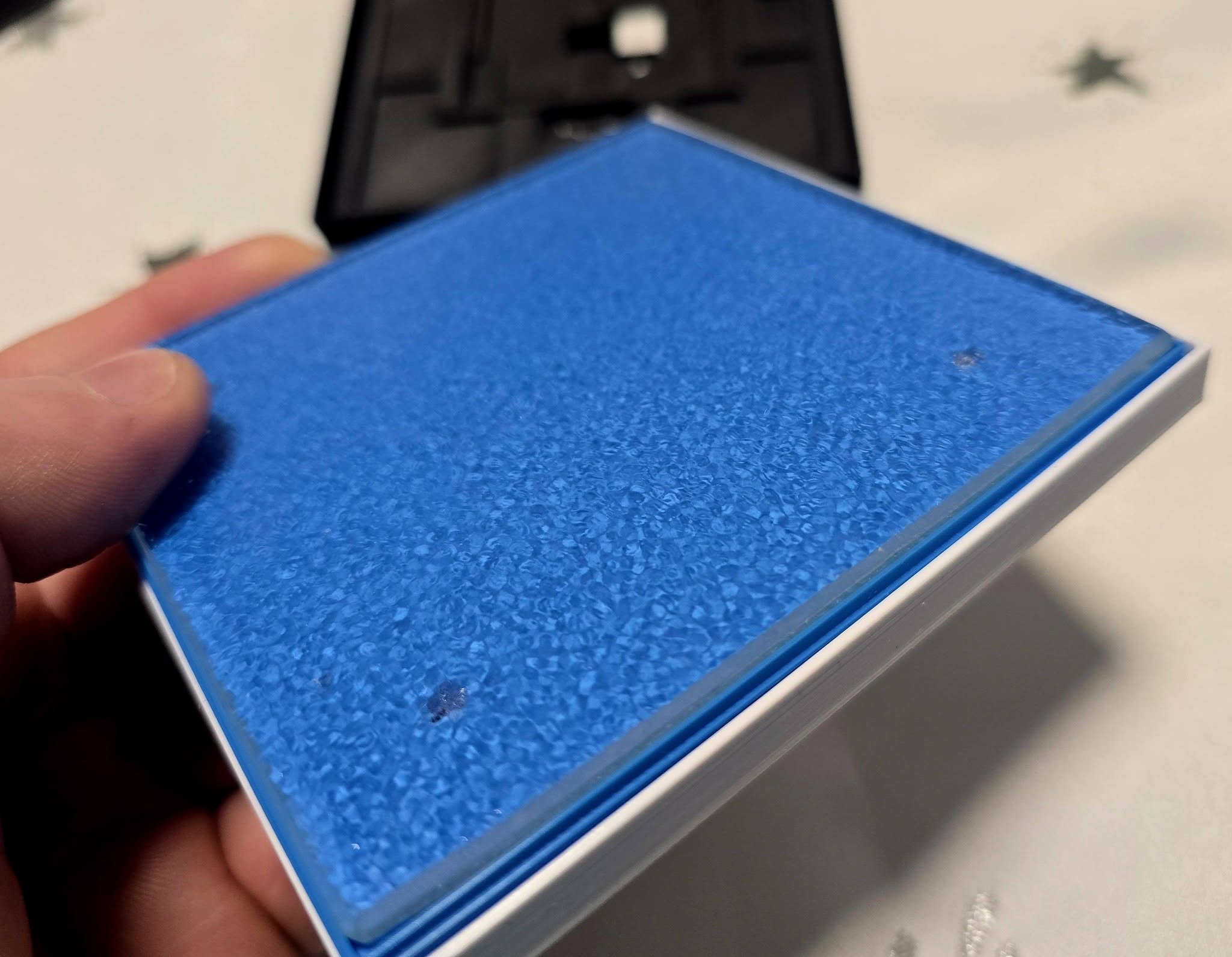

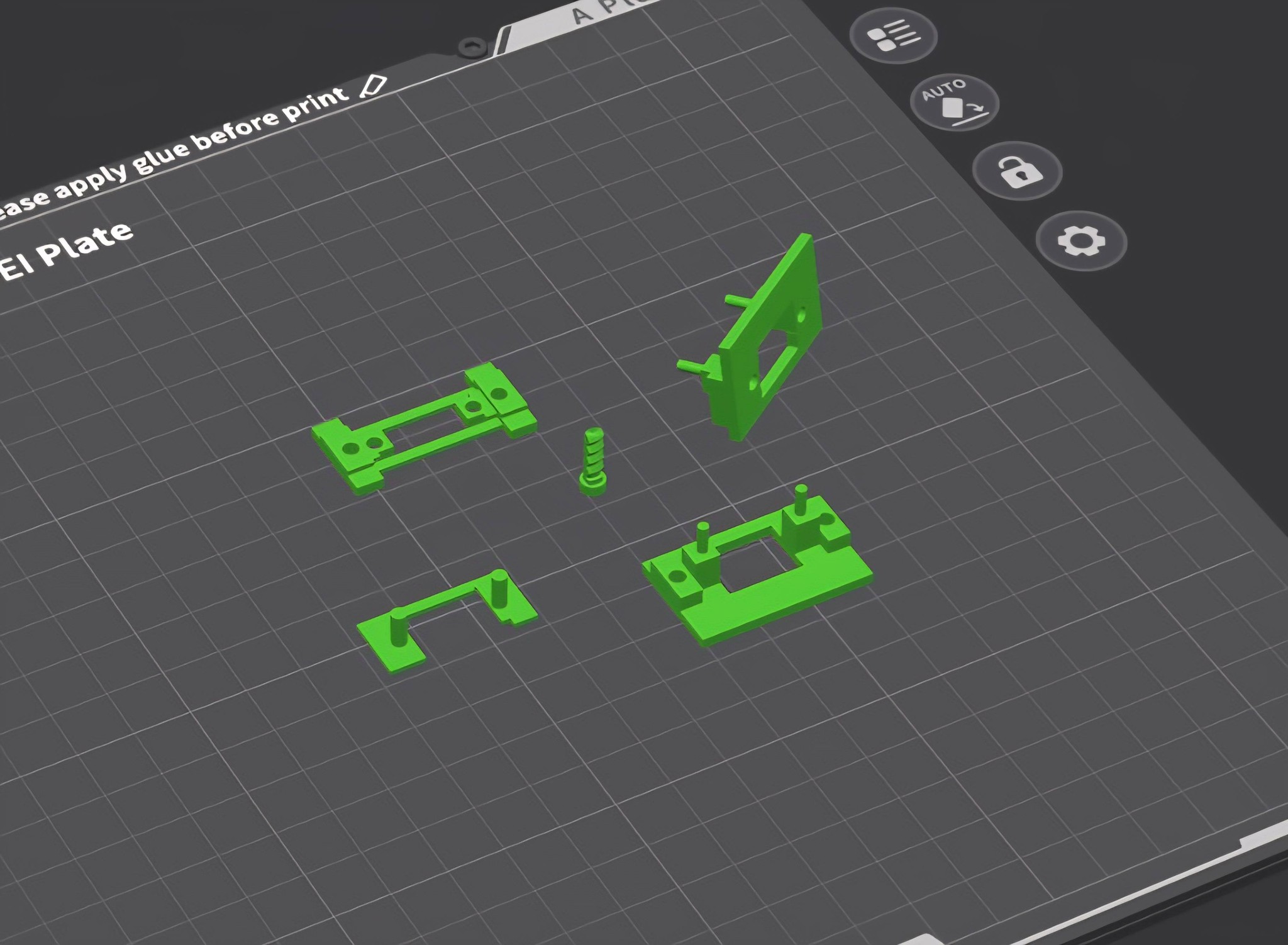

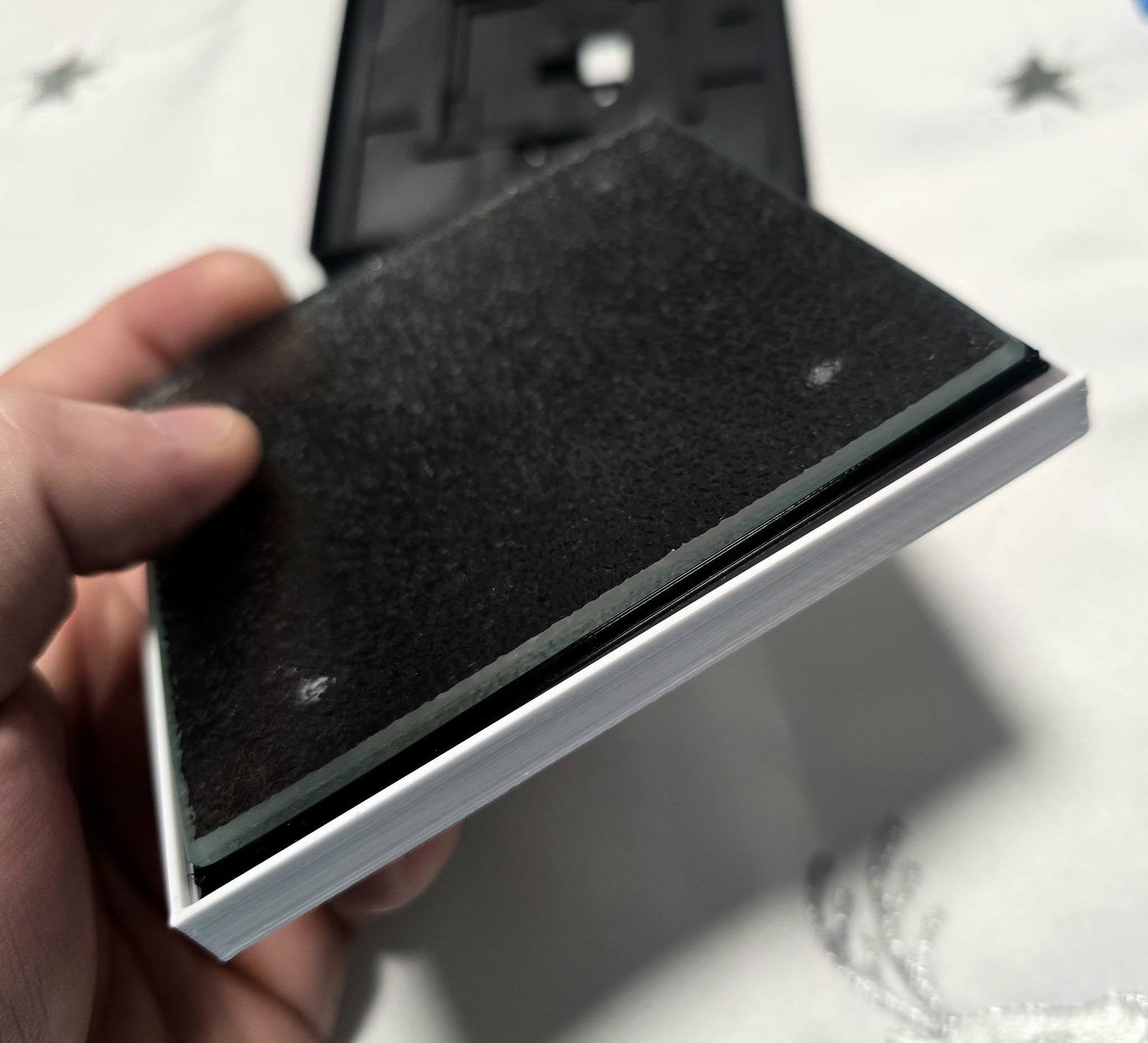

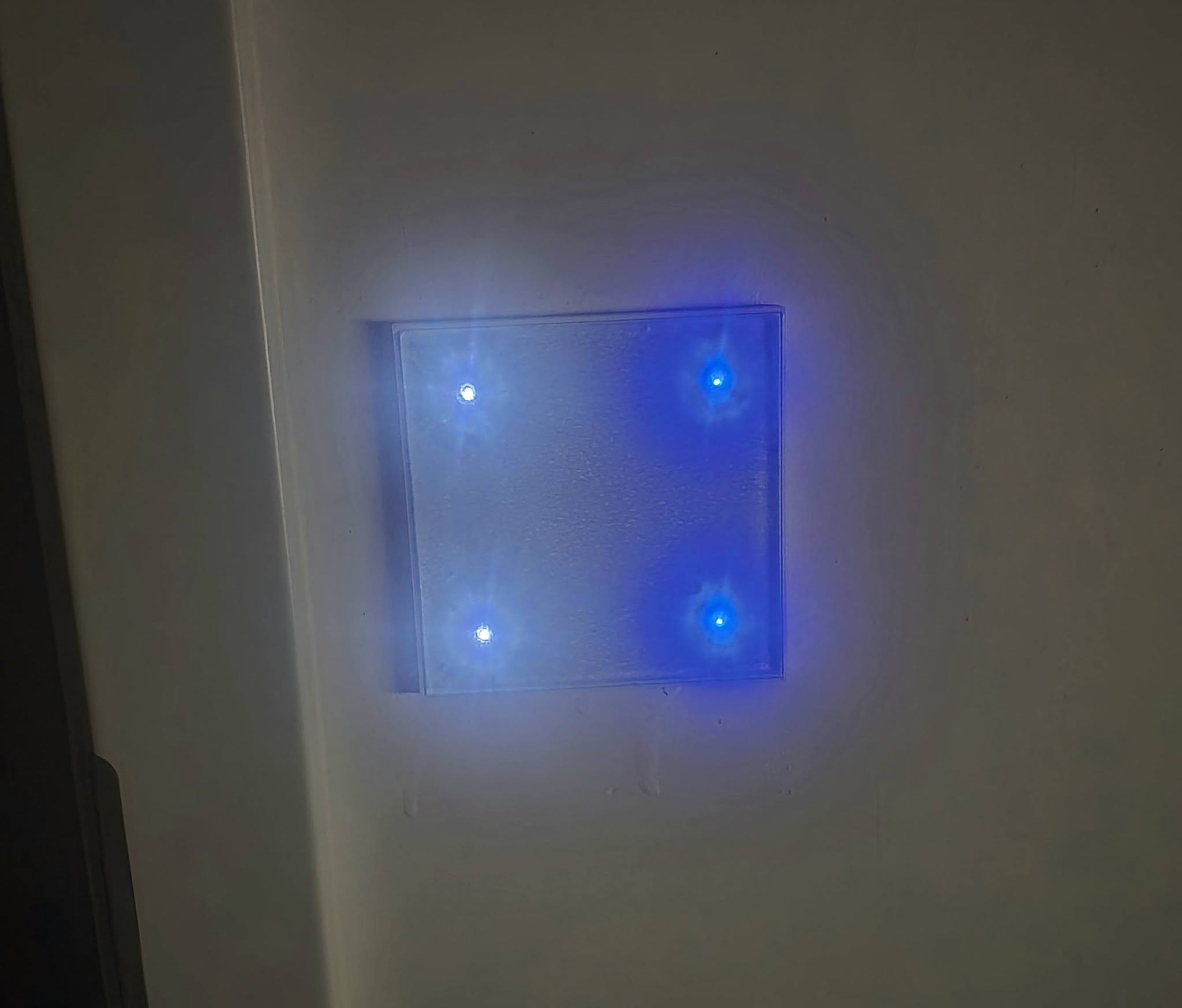

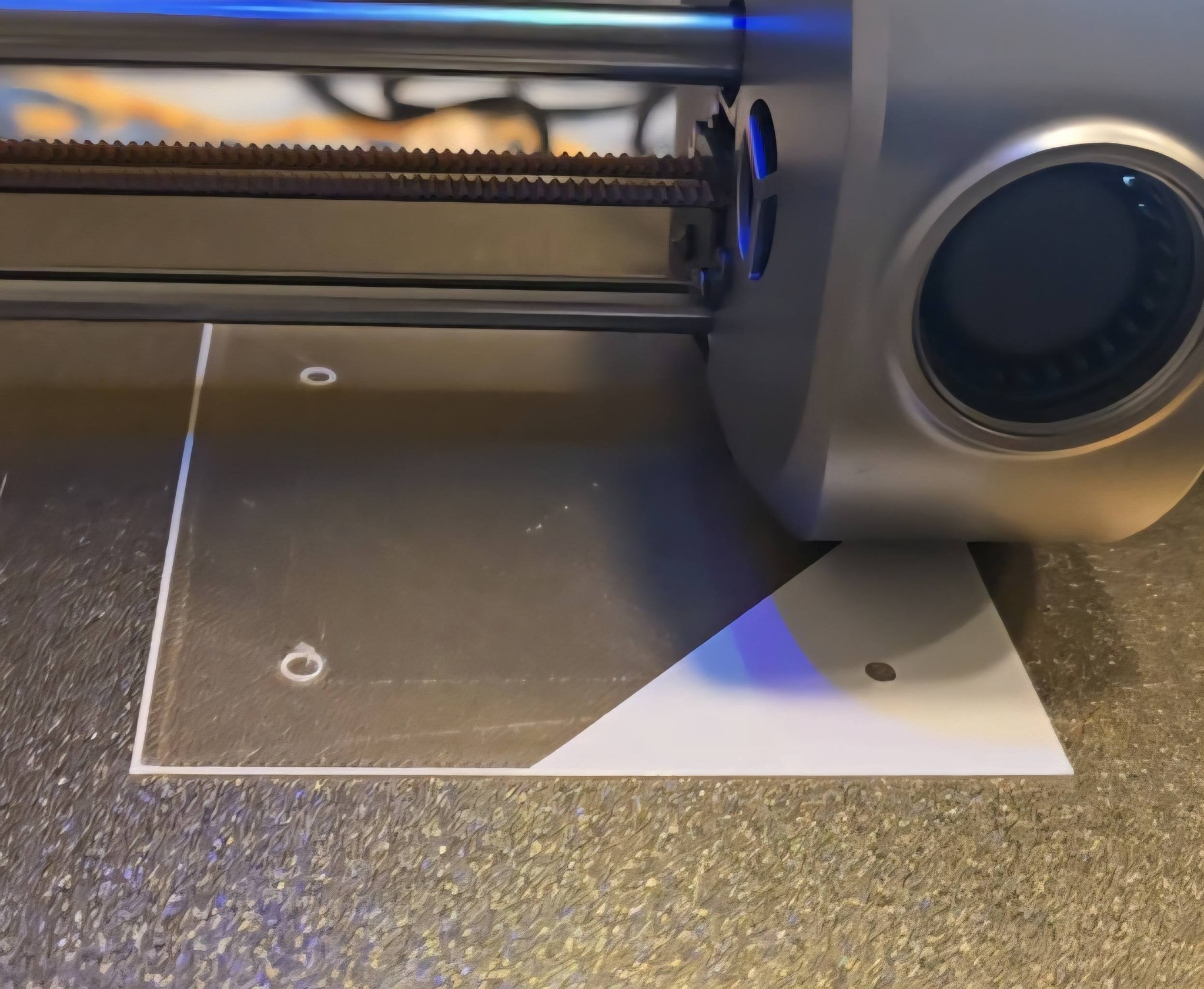

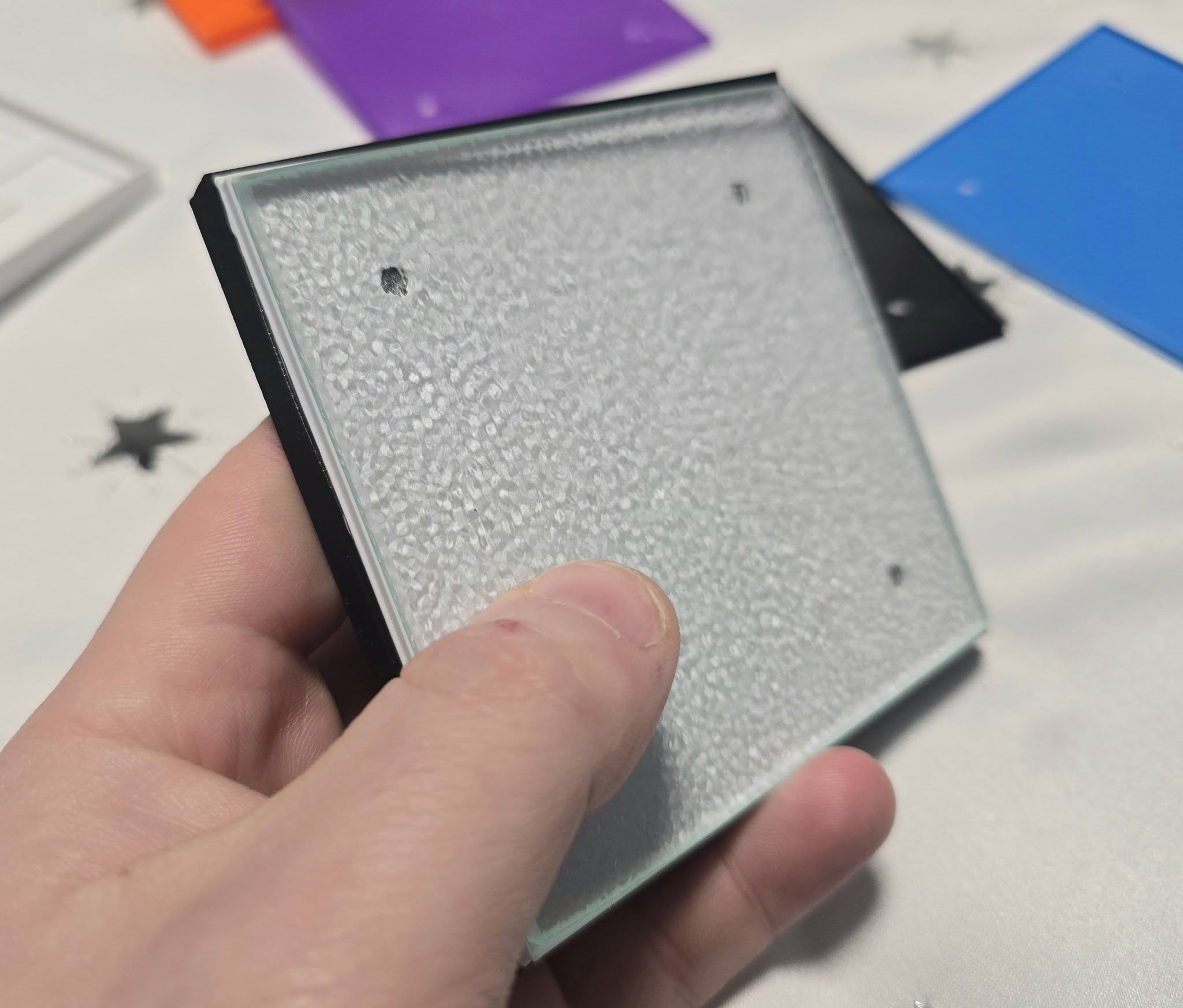

Uchycení přilepeného skla v 3d tištěném držáku z kterého po 4 stranách vyčnívájí 0,5 široké úchyty zapadnou při vsazení do rámečku na zdi, který má v sobě potřebné drážky. Tyto drážky a úchyty jsou po celé okrajové délce na všech 4 stranách a celeý vypinač drží mechanicky velice pevně a nehybně a to i bez nepříjemného vrzání a jiných možných zvuků. Původně jsem měl skutečně obavy nejen ohledně vrzání, ale i toho zda se kvůli možné nepřesnosti 3d tisknu nebude při dlouhodobém používání tlačítka materiál opotřebovávat a nedojde k uvolnění části rámečku se sklem od čášti hlavního vnějšího rámečku avšak zatím již 1 měsíc téměř každodeního použivání drží všechny 3 instalované vypinače pevně jako skála a jejich používání je velice pohodlné, protože lze nejen se dotknou, ale třeba i jen přejet prstem a díky tomu se člověk při chůzi nemusí ani zastavovat.
Lepidlo pro lepení skla na PETG 3D tištěné části jsem použil:
VARIANTA CrystalTouch SOUBĚŽNÁ S OMÍTKOU

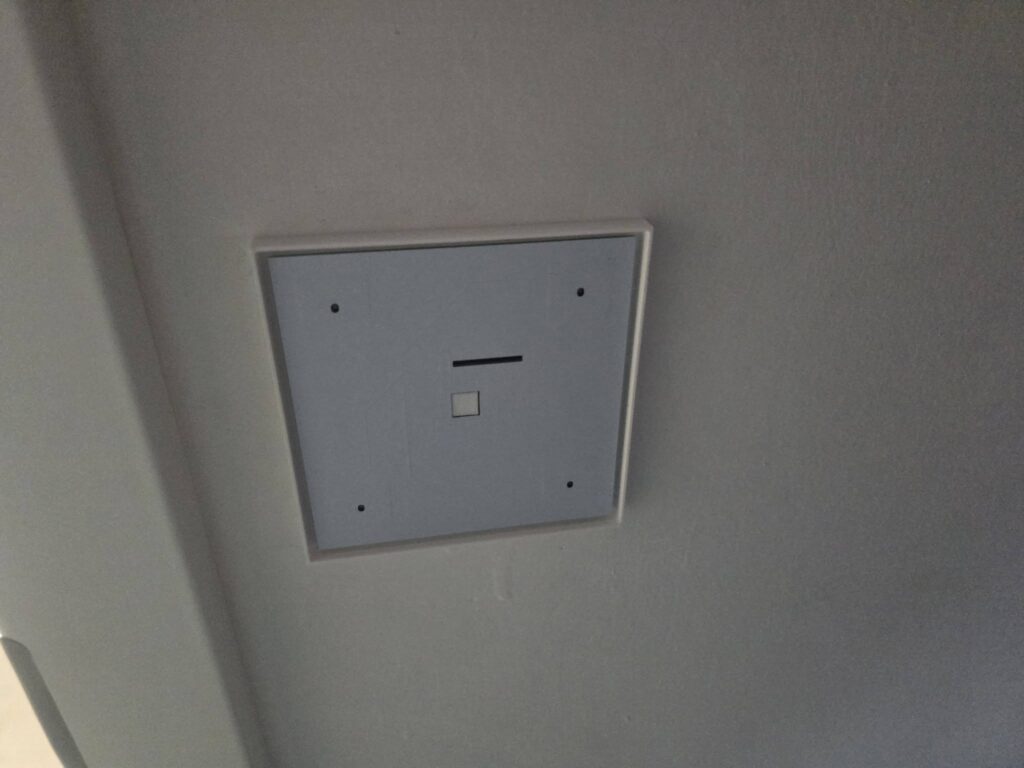

Cílem této modifikace je, aby vypínač nevyčníval ze zdi a to žádnou částí a celý vypínač splýval se zdí.

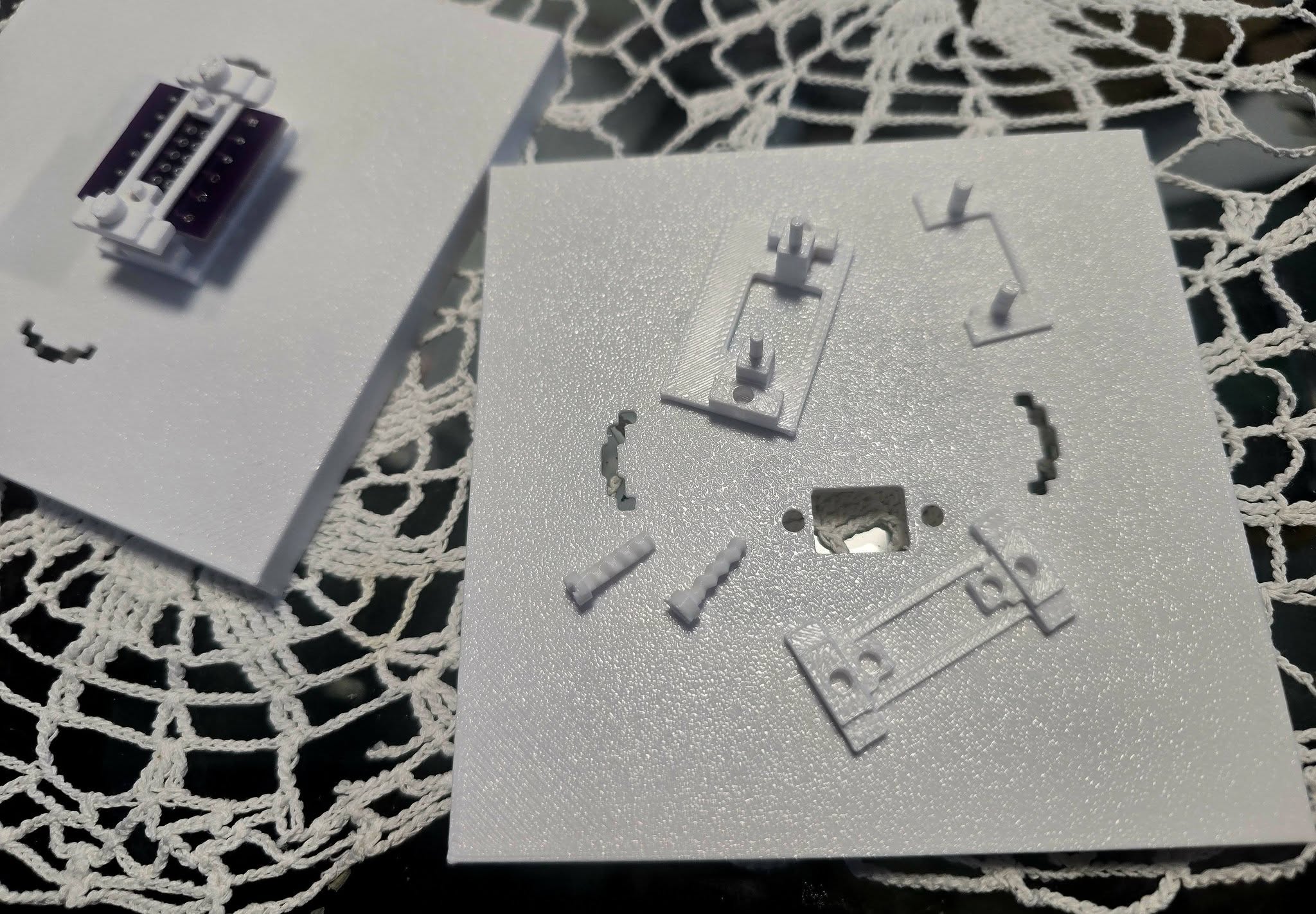

Elektronika zůstává stejná a změna je pouze v rámečku, který již nevyžaduje sklo tj. vypínač neobsahuje skleněný prvek. Díly pro uchycení DPS s konektory zůstaly zachovány a jsou stejné pro obě varianty.
Návrh DUBEN 2026
HISTORIE VÝVOJE A VÝROBY PRVNÍCH KUSŮ A NÁSLEDNÉ VYLEPŠOVÁNÍ HW 2024-2025
ADAPTER HW 1.0 (NEAKTUÁLNÍ VERZE) má zásadní problém a tím je velikost prokovů pinů svorkovnice které jsem zapoměl zvětšit

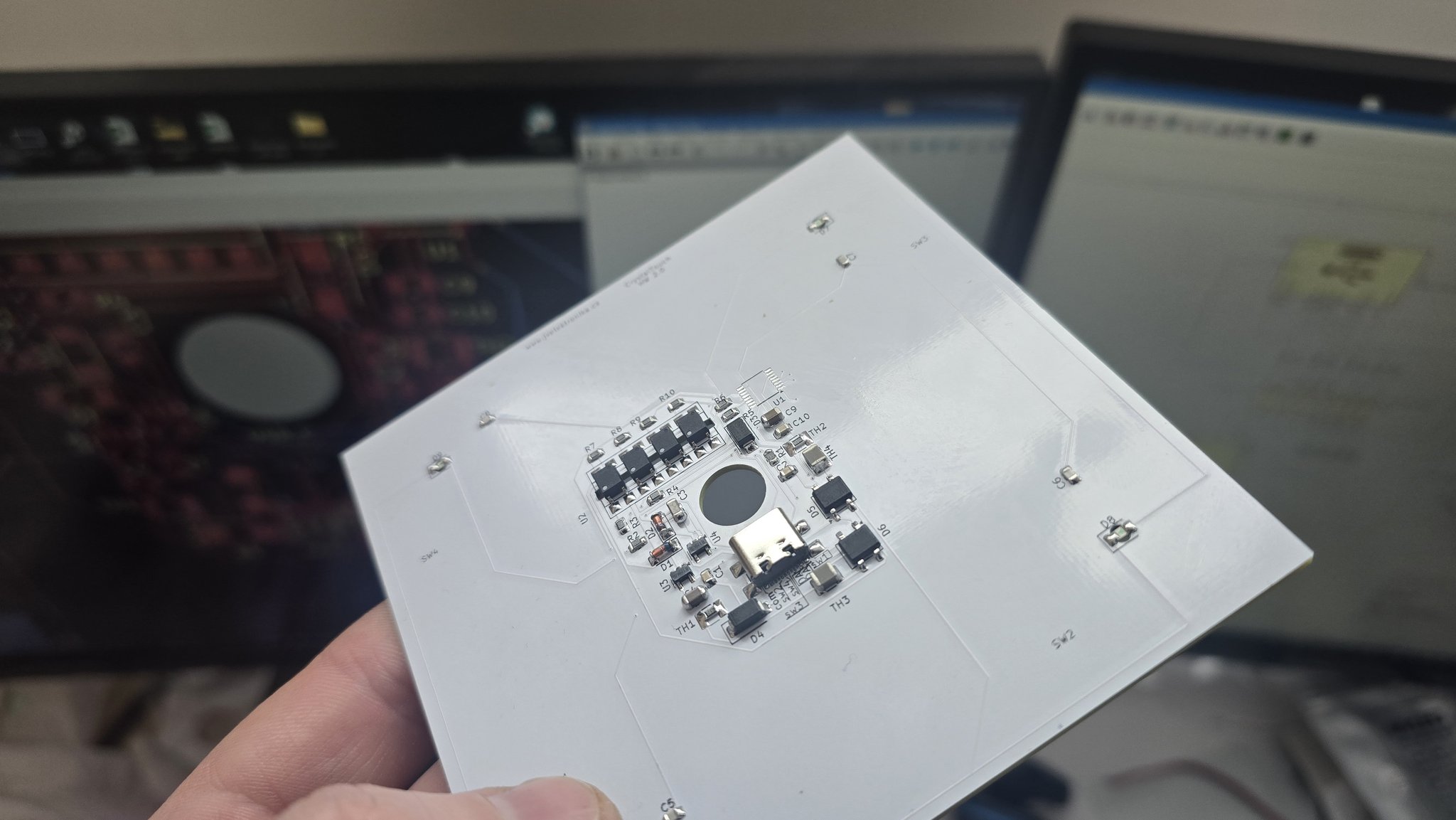

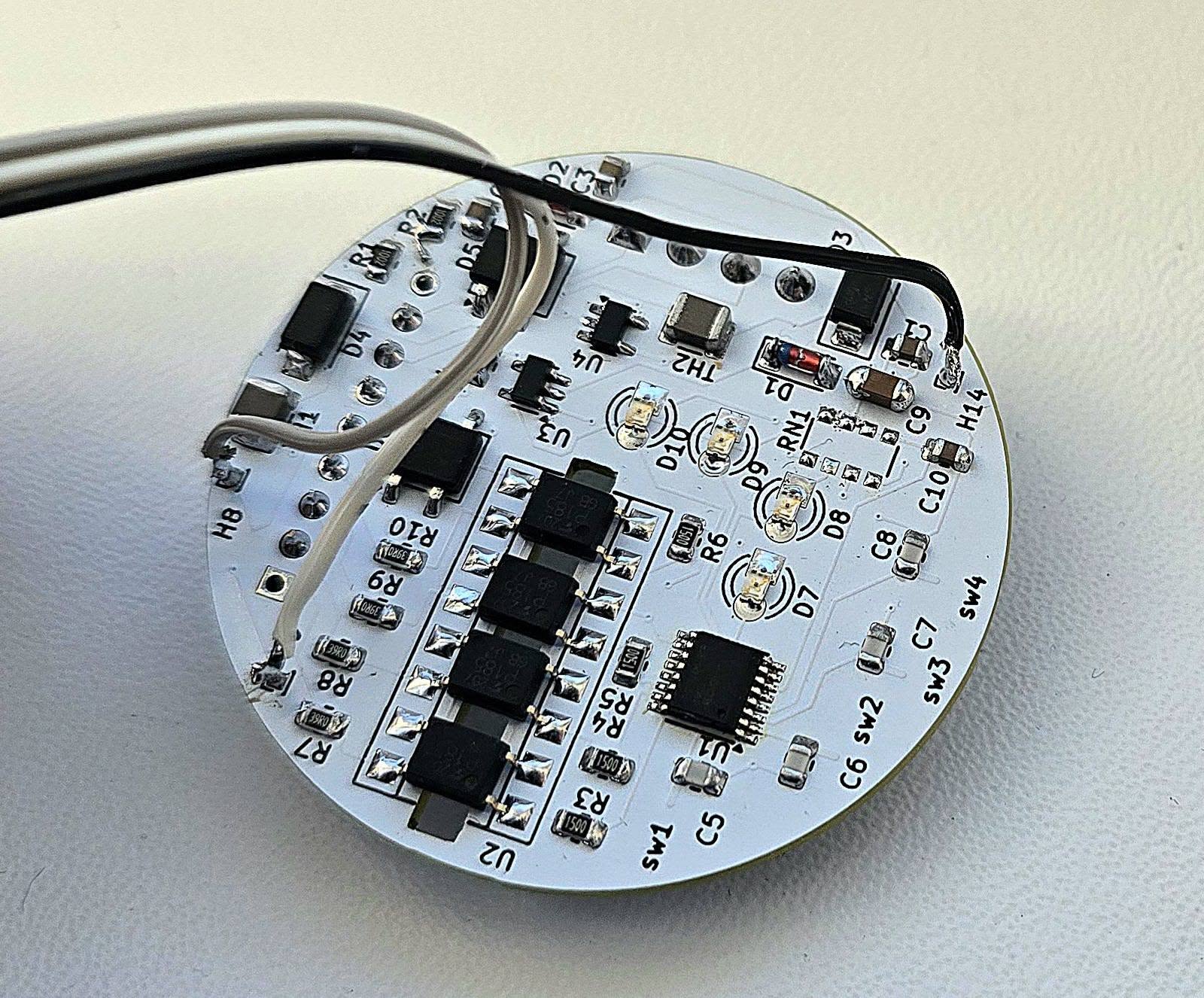

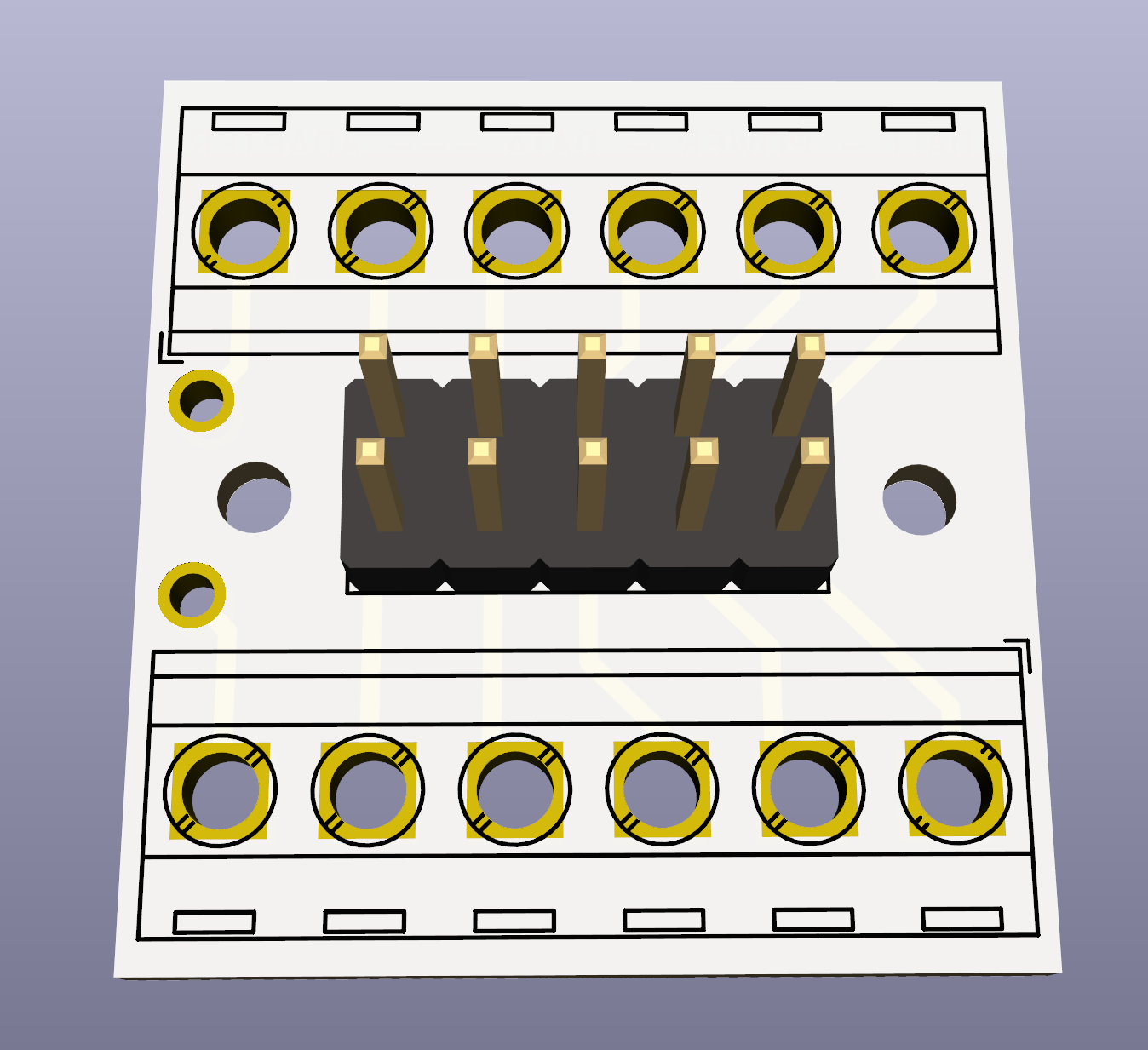

DPS má rozměr pouhých 25x24cm aby se bez problémů vešel do KU krabičky a lze jej využít pro všechny verze CrystalTouchu od HW 2.1 a výše.

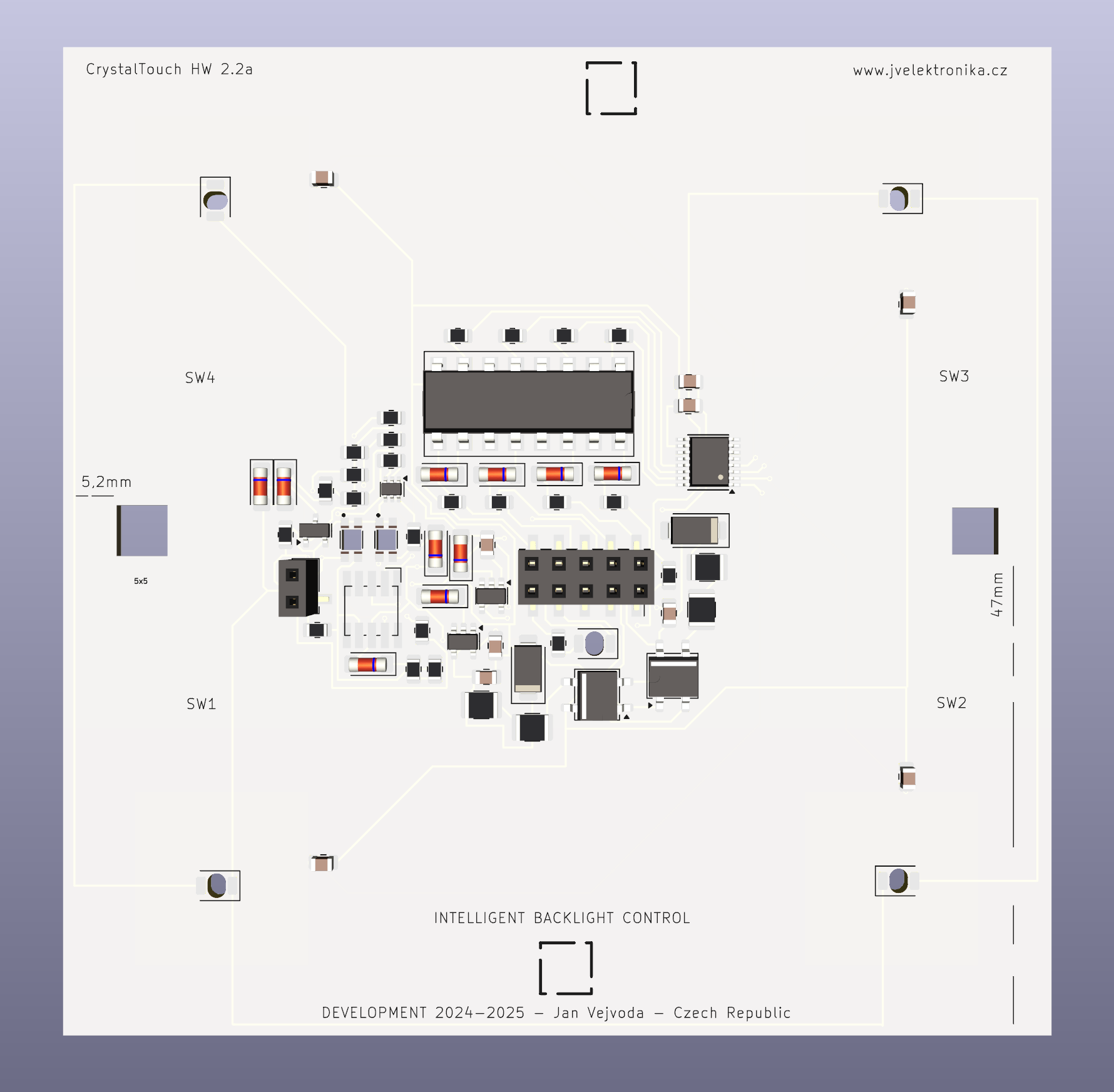

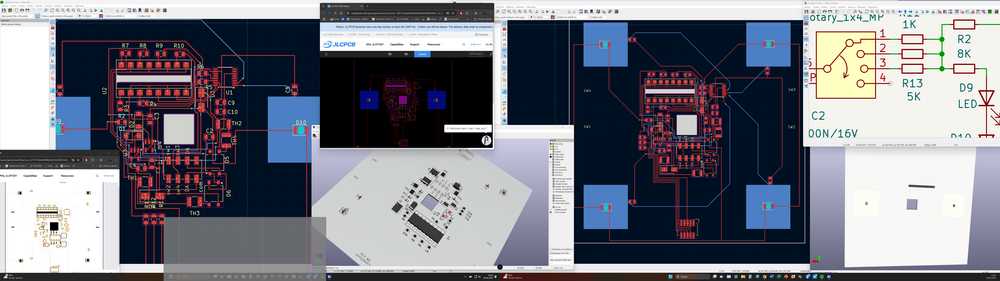

Náhled nejnovější verze s automatickou regulací jasu podsvícení tlačítek.
Obrázek nového návrhu 04 2025
Velikost PCB 97x97mm

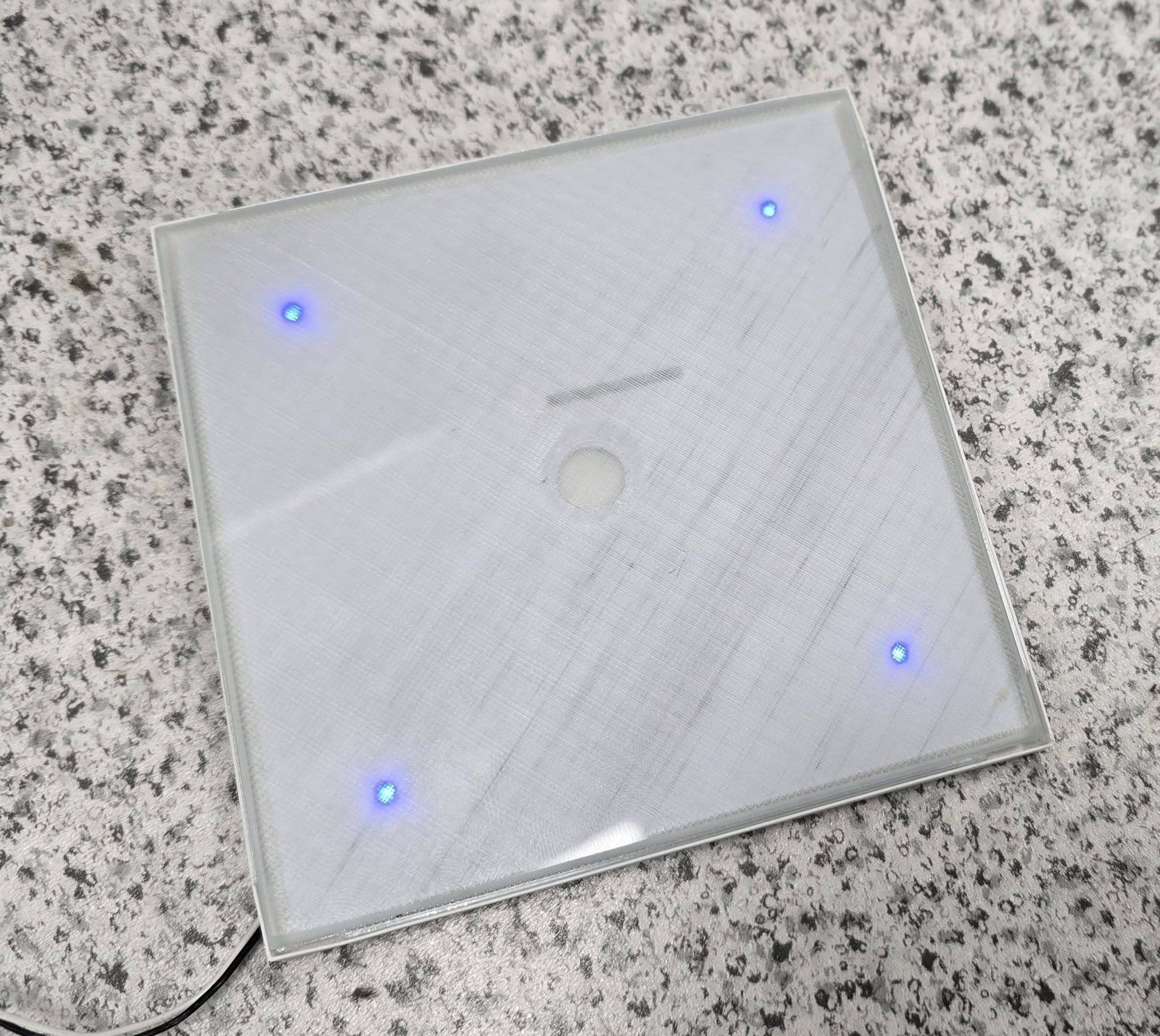

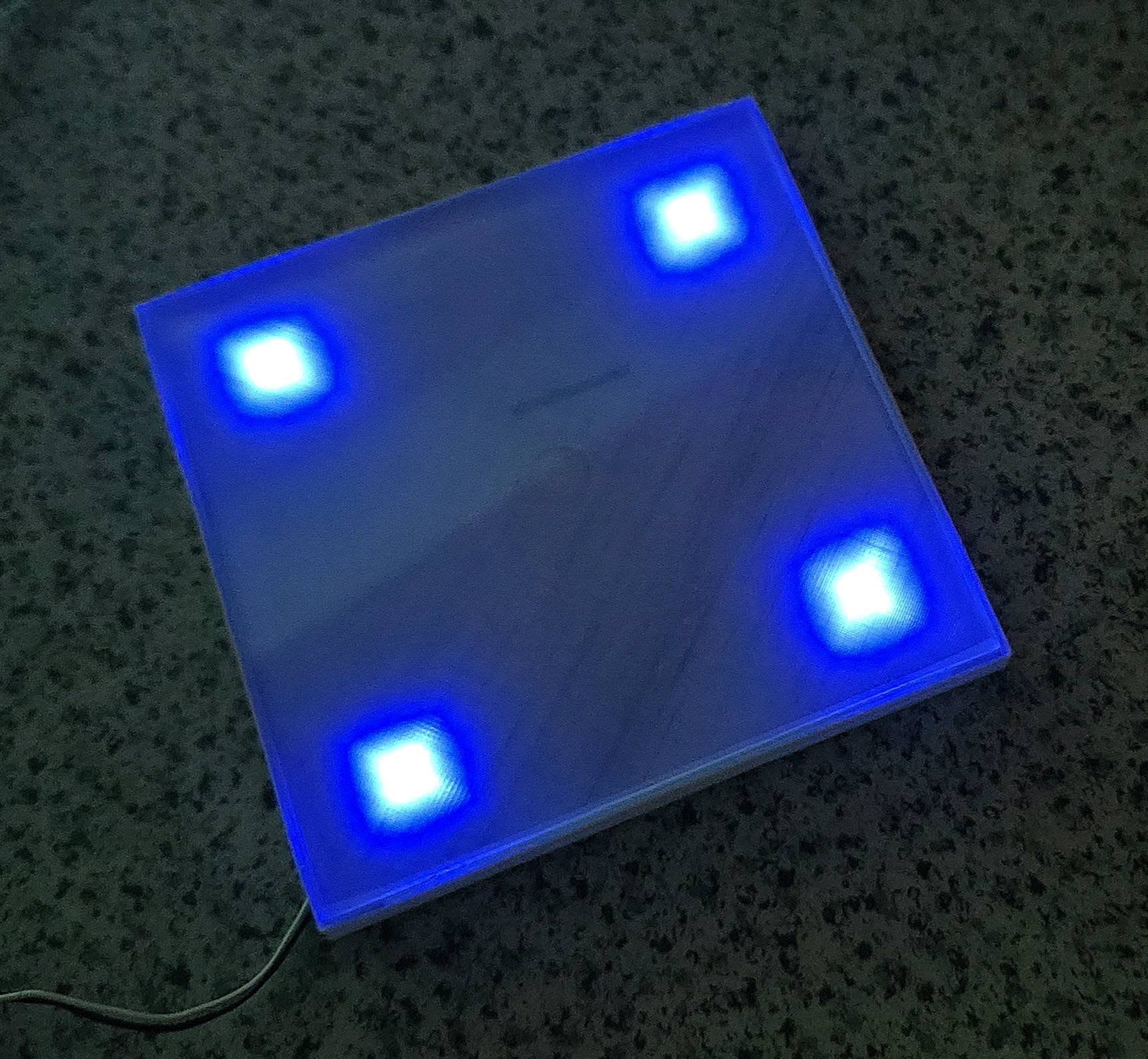

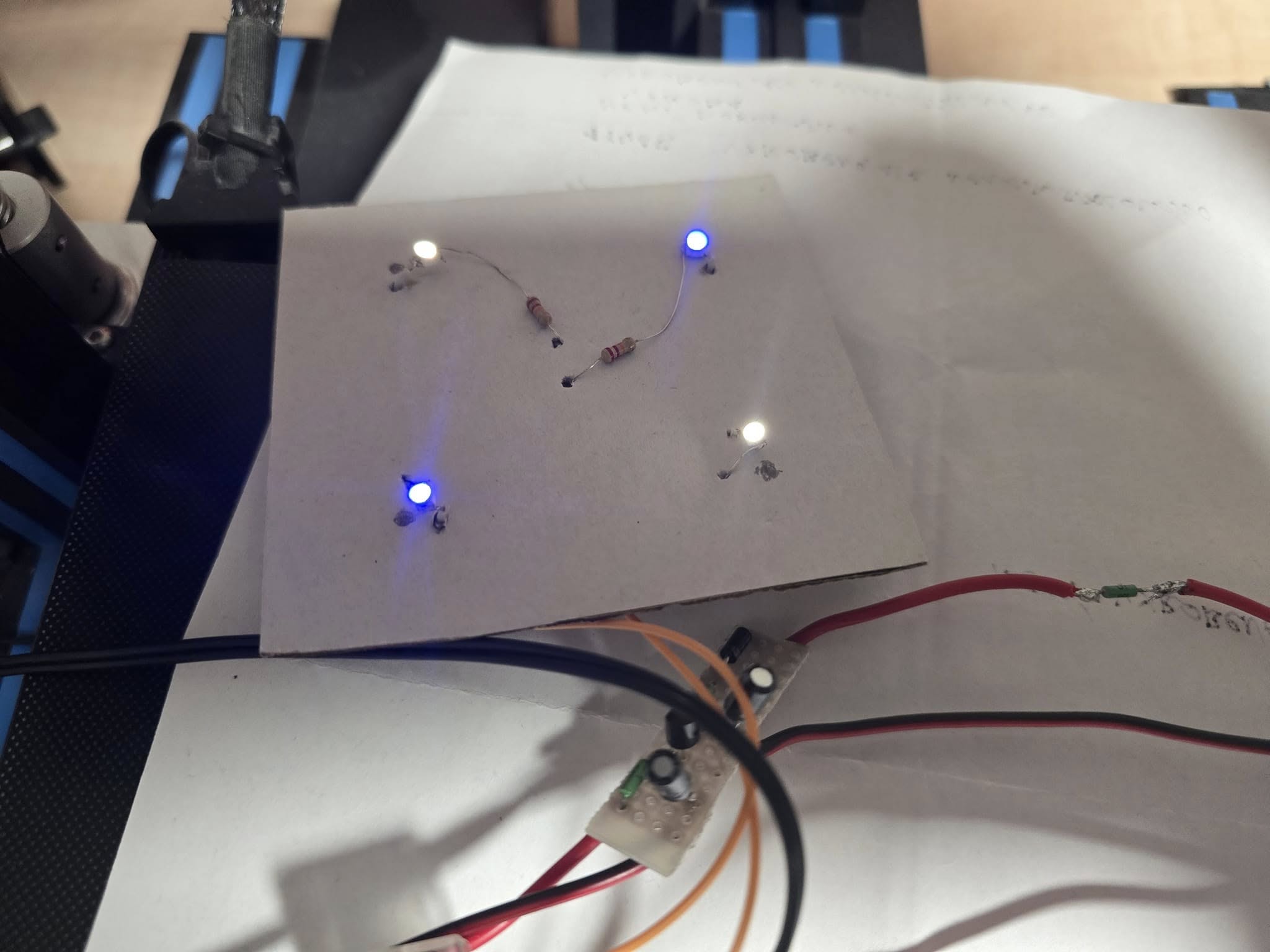

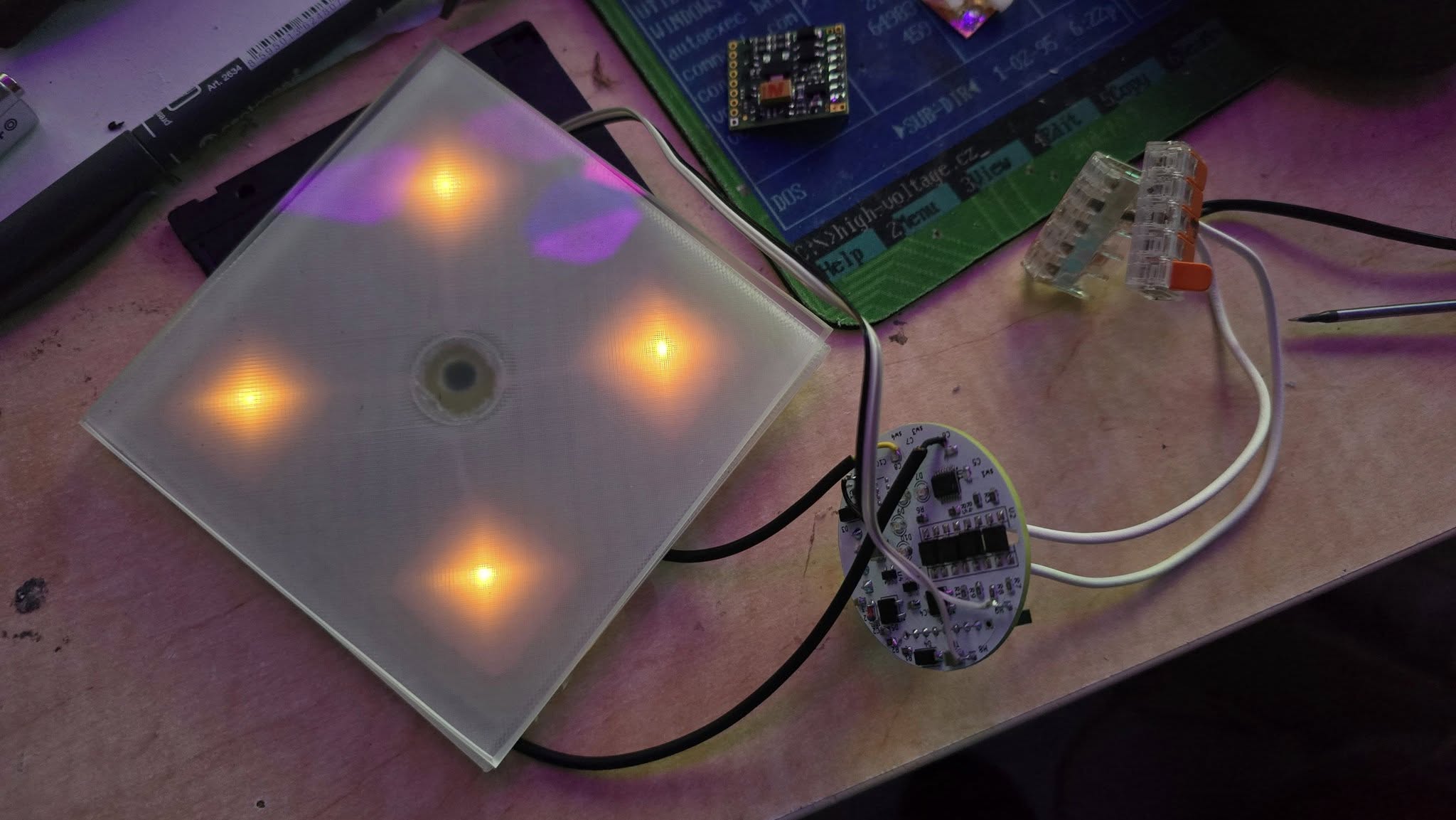

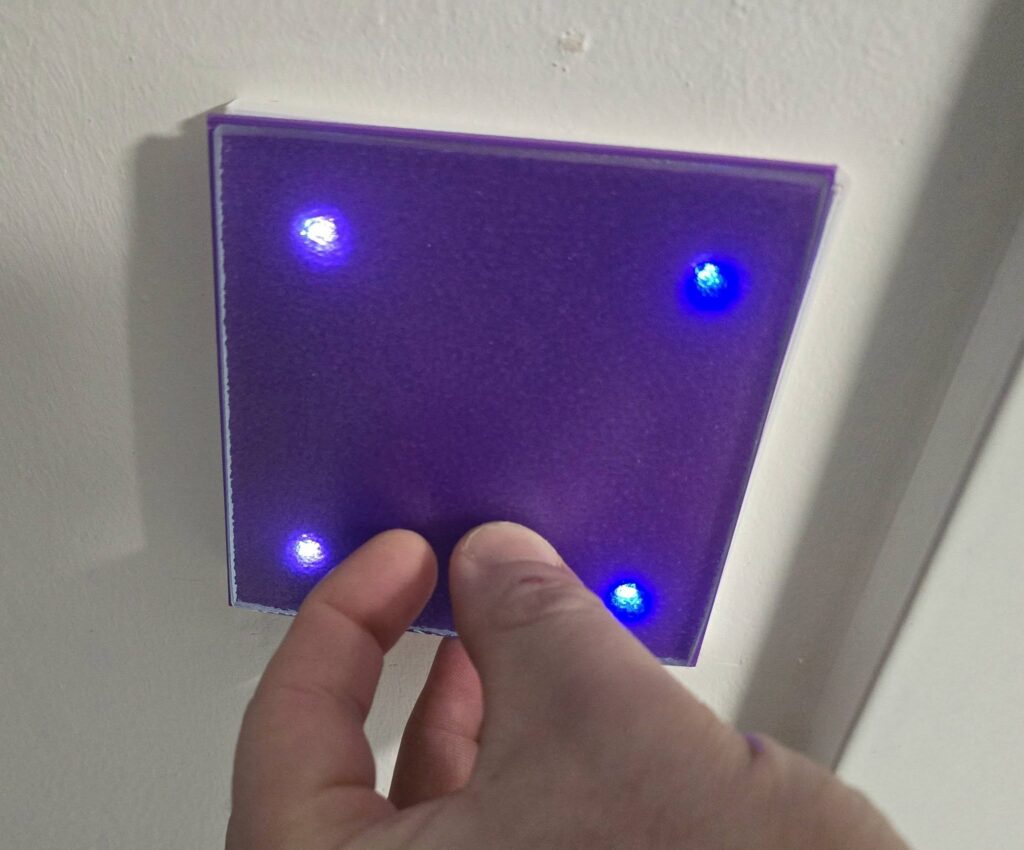

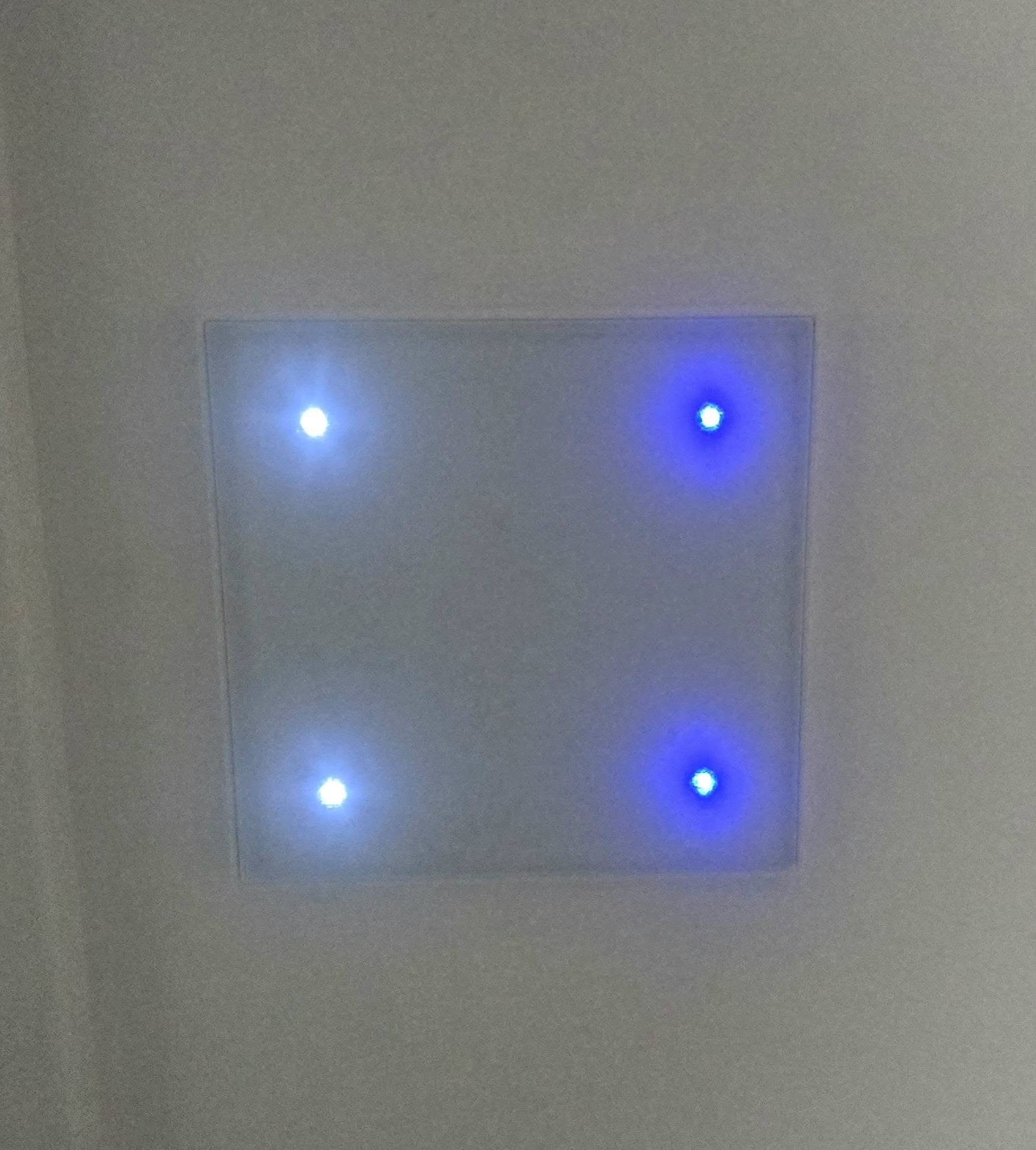

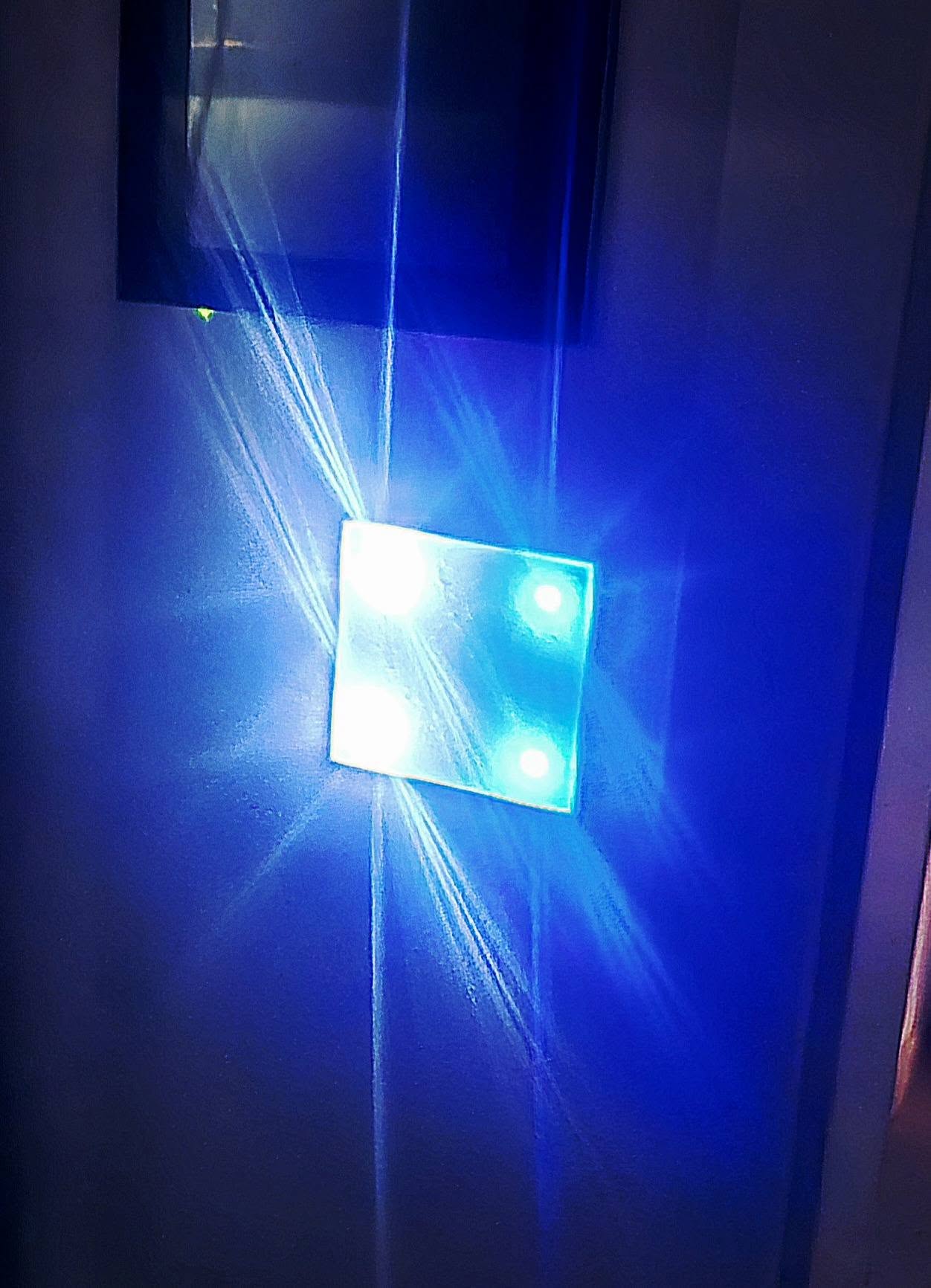

Testovací verze o velikosti skla 110x110mm. Verze 4CH tlačítka umožňuje použití 2 barev led
( 2+2 led jak je vidět na fotografii ).
TESTOVANÁ LEPIDLA 2025/2026
LEPIDLO 1:
LEPIDLO 2:

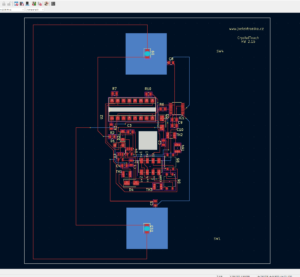

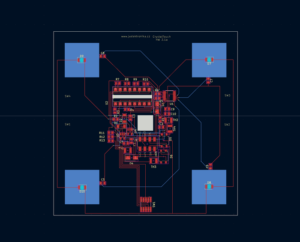

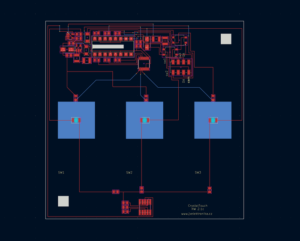

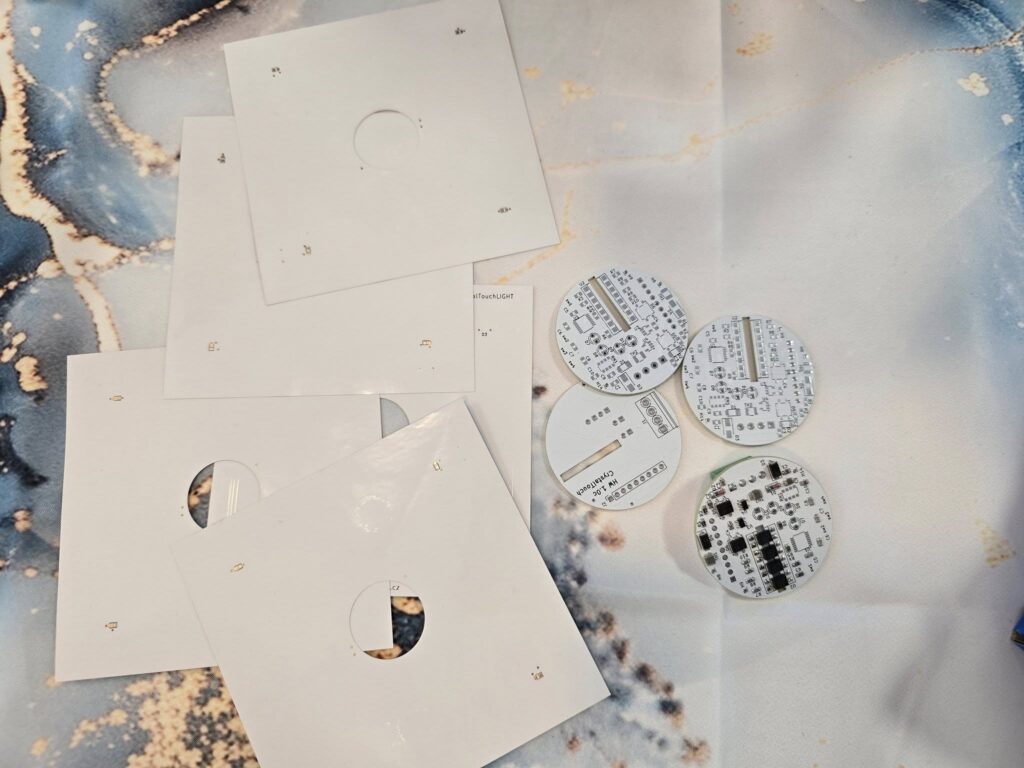

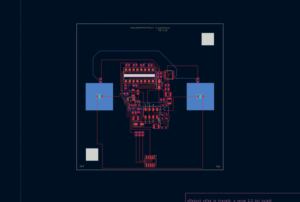

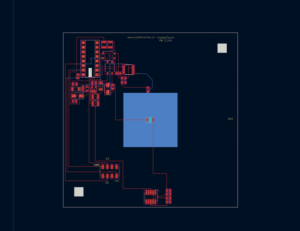

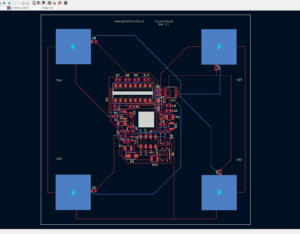

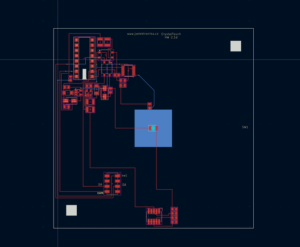

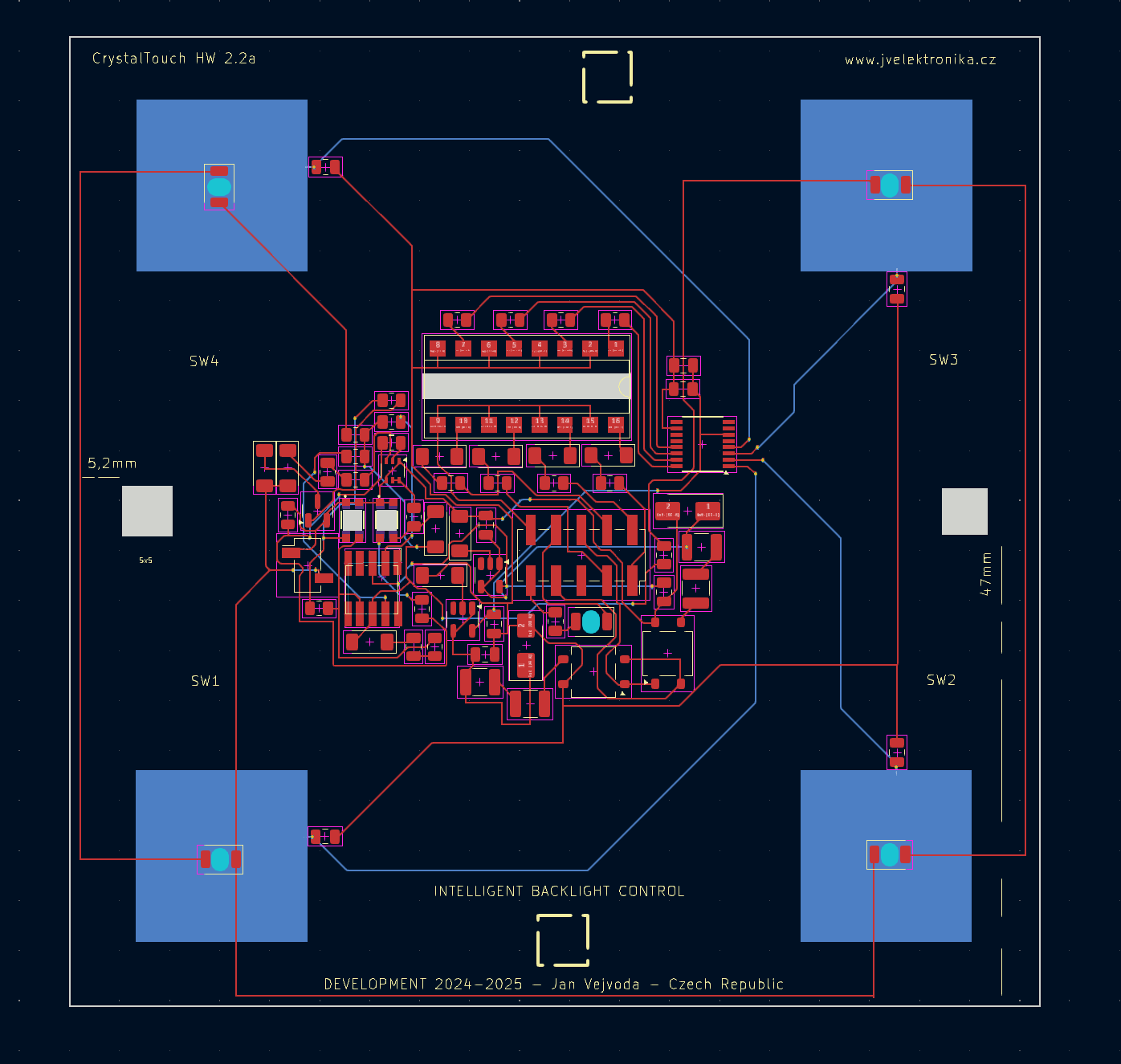

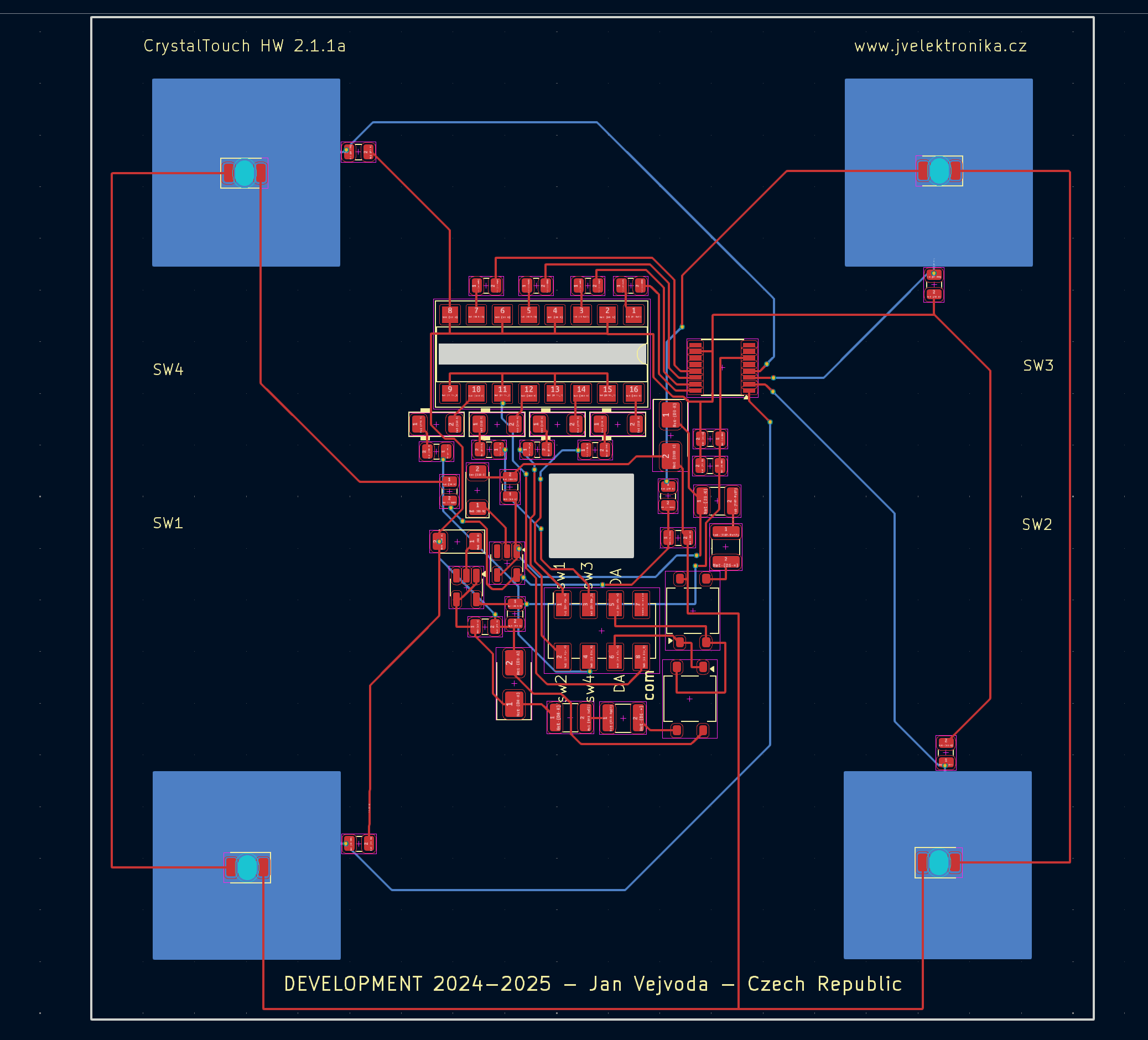

Návrhy PCB všech verzí 4, 3, 2 a 1 tlačítko. U verze s jedním tlačítkem jsem vytvořil experimentální modifikaci s dotykovou plochou 3x3cm díky tomu je u tlačítka rozšířena zóna stisku, zatím není jisté zda se podaří naladit vhodnou citlivost pomocí kondenzátoru.
AKTUÁLNÍ PRÁCE NA VYPÍNAČI 2025:
- Funkce automatické regulace jasu s volbou přepnutí. Automatická regulace jasu tlačítek bude mít 2 volitelné funkce:
- a) Při klesající osvětlonosti v místnosti se bude automaticky snižovat jas až na minimální úroveň, ale aby ve tmě bylo místo dotyku stále vidět, např. v místnosti ve které člověk spí je žádoucí co nejmenší světelné rušení.
- b) Bude-li v místnosti klesat intenzita osvětlenosti, tak dojde postupně k plnému rozsvícení tlačítek.
Brzdy další info.
USB byla veliká chyba a aktuálně jej mám z obou testovacích PCB vypájené.

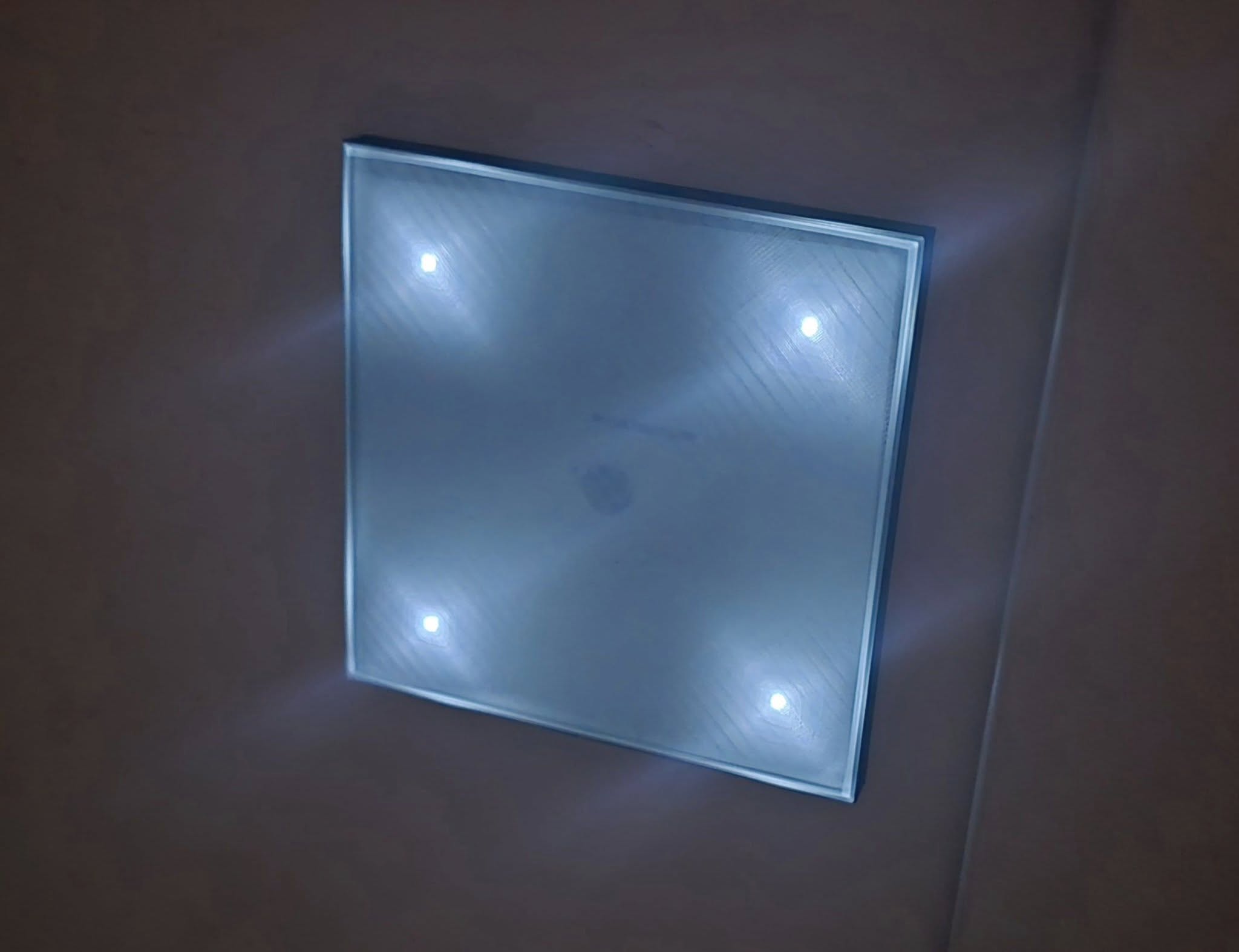

Testování prvního prototypu zahájeno dne 22.2. 2025 již instalován na zdi.
Video z prvního testu již plně funkčního prototypu.
Přprava pro ostrou sérii výroby PCB
Kromě změny kapacity kondenzátoru u jednotlivých dotykových ploch lze citlivost zvýšit i velikostí dotykové plochy.

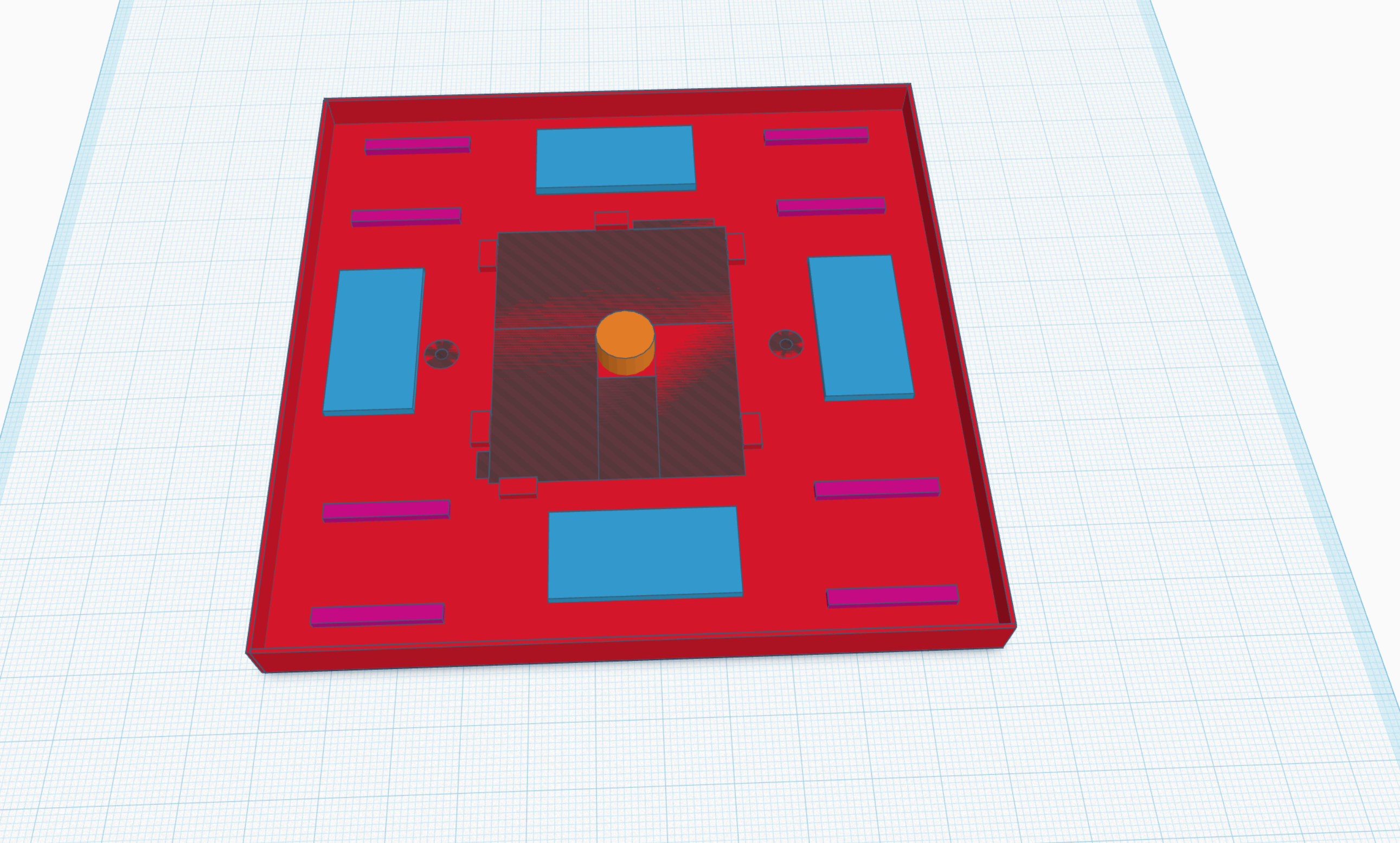

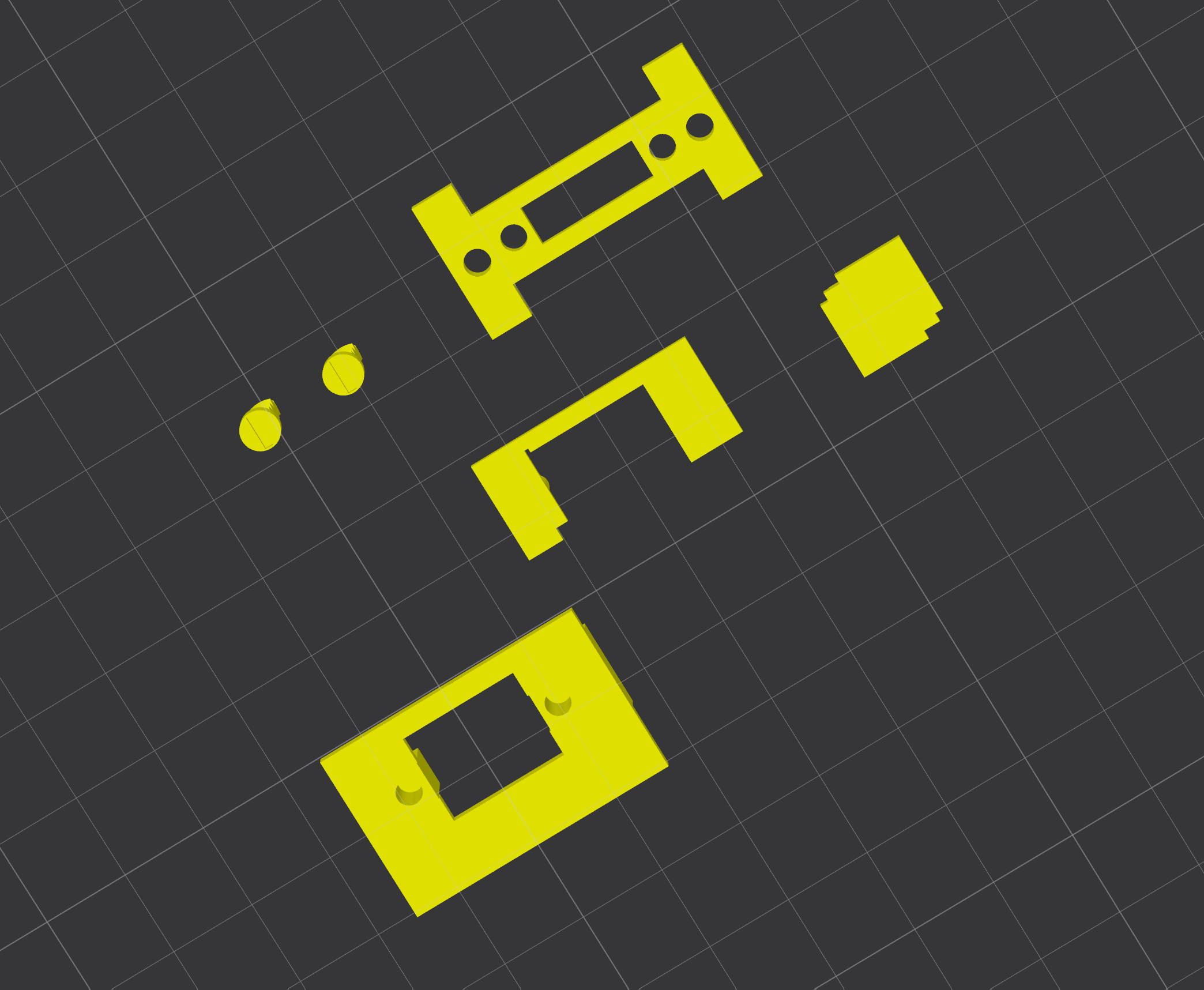

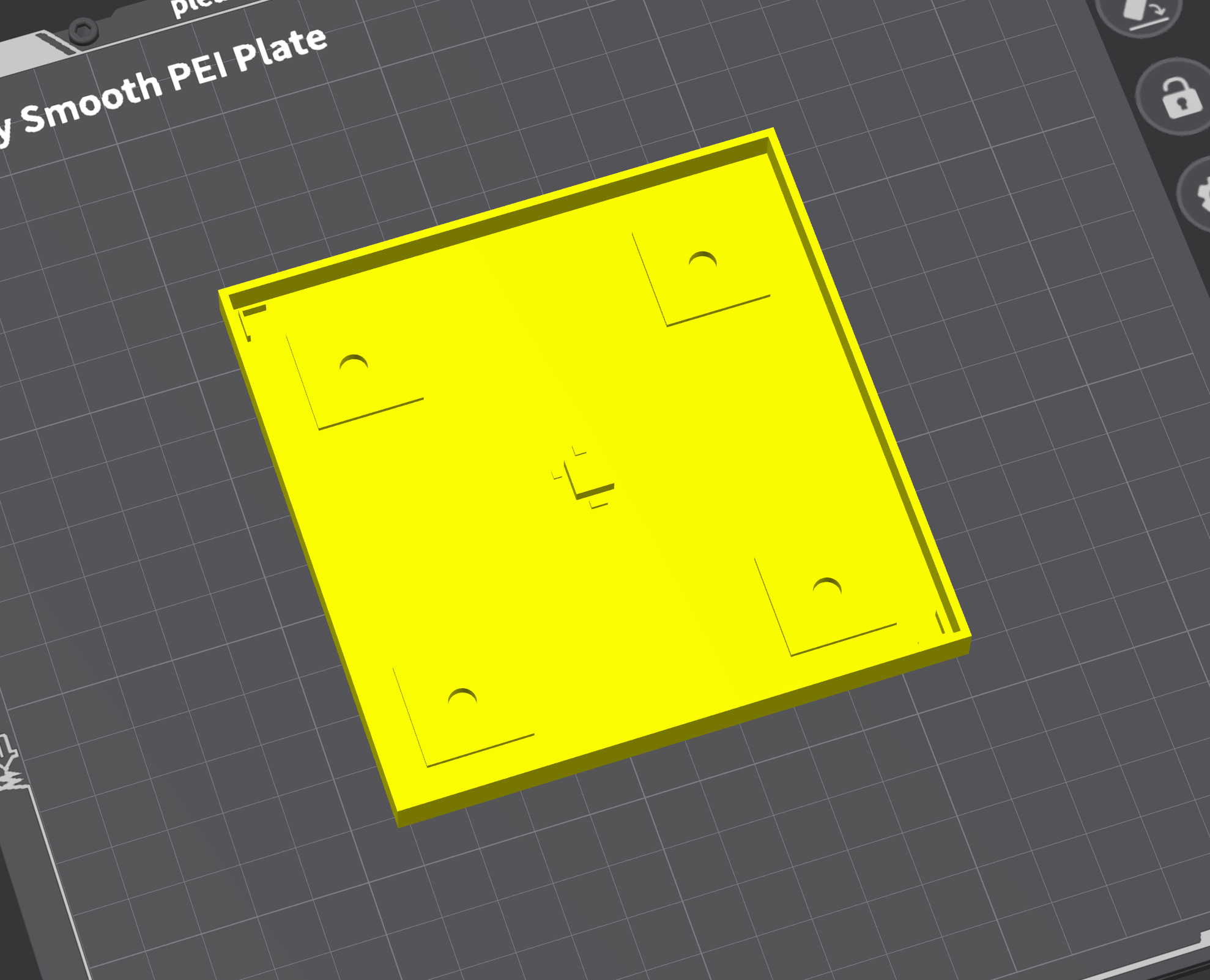

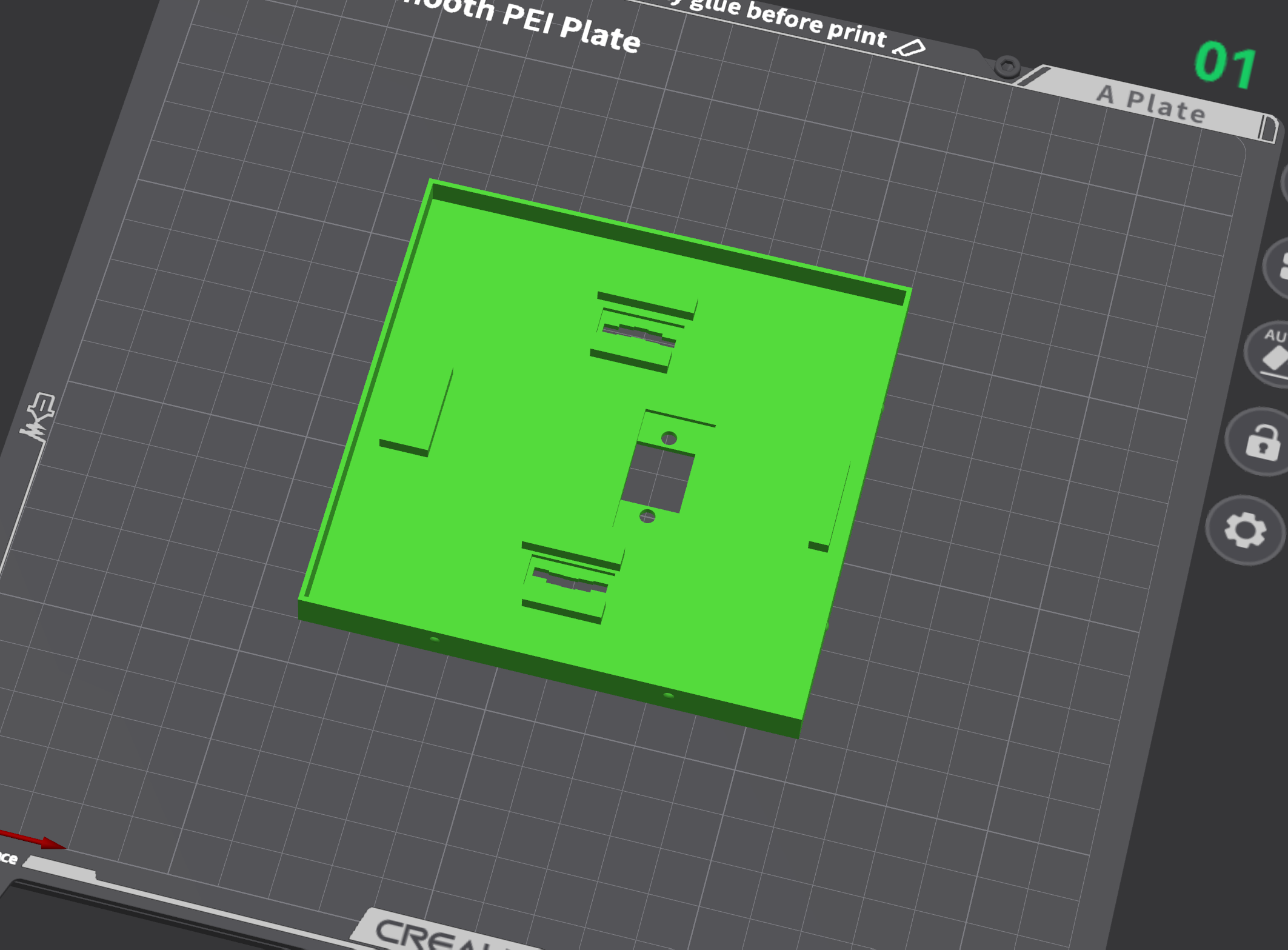

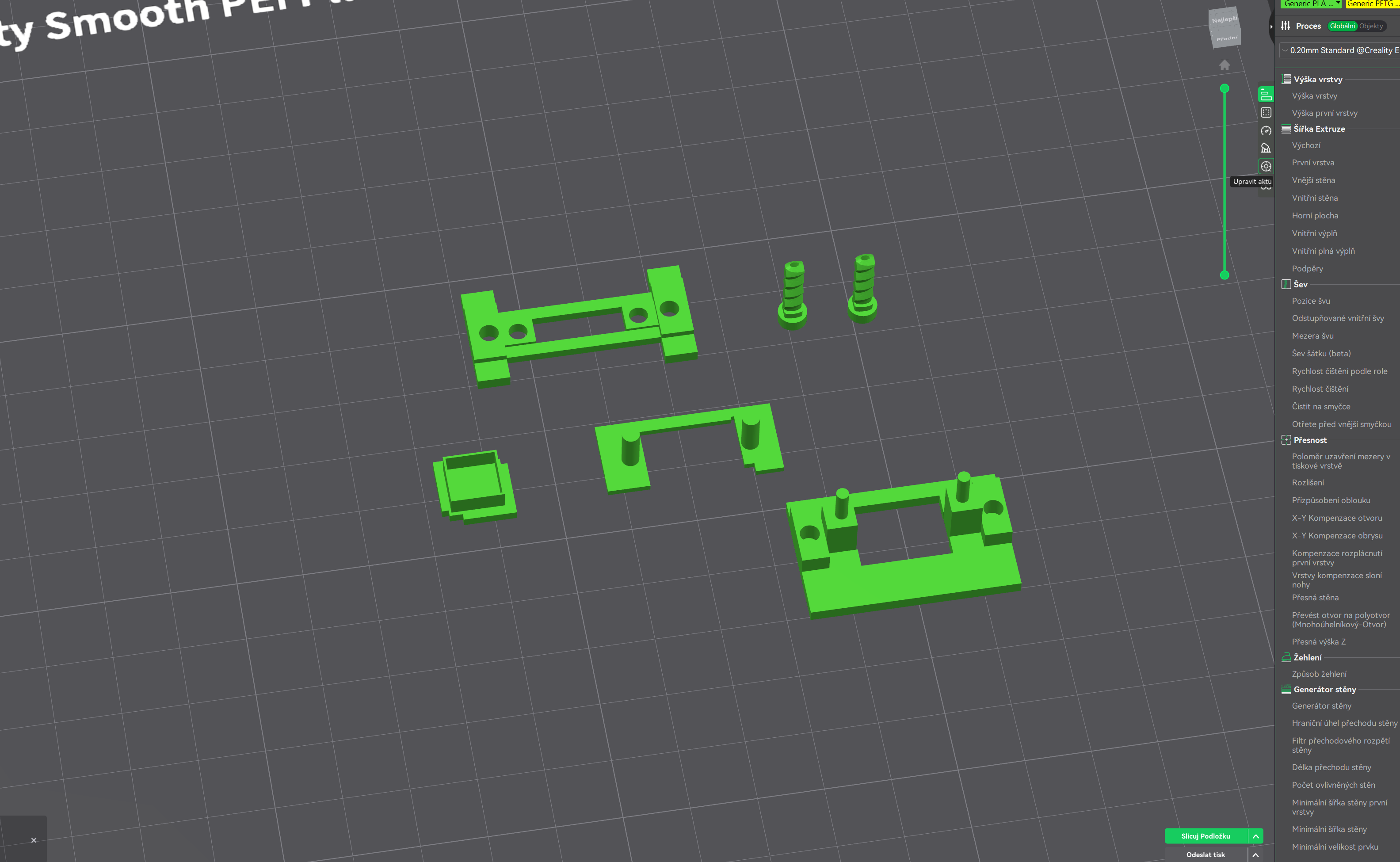

Nový nákres krabičky-krytu
Barva krytu může být libovolná dle dostupnosti filamentu ASA pro 3D tisk.

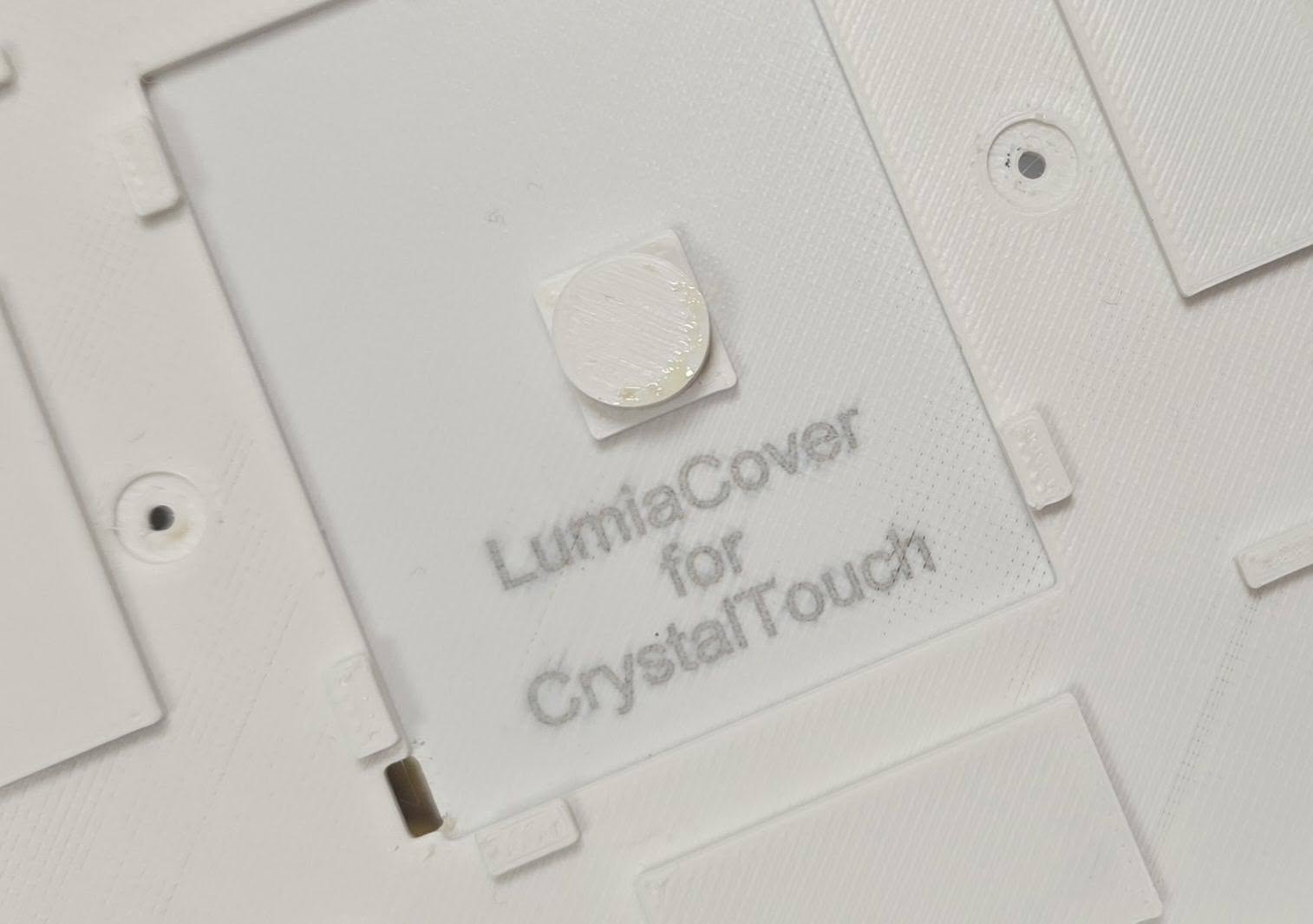

Krytům jsem dal název LumiaCover.
Zde jsou videa z testu automatické regulace jasu.

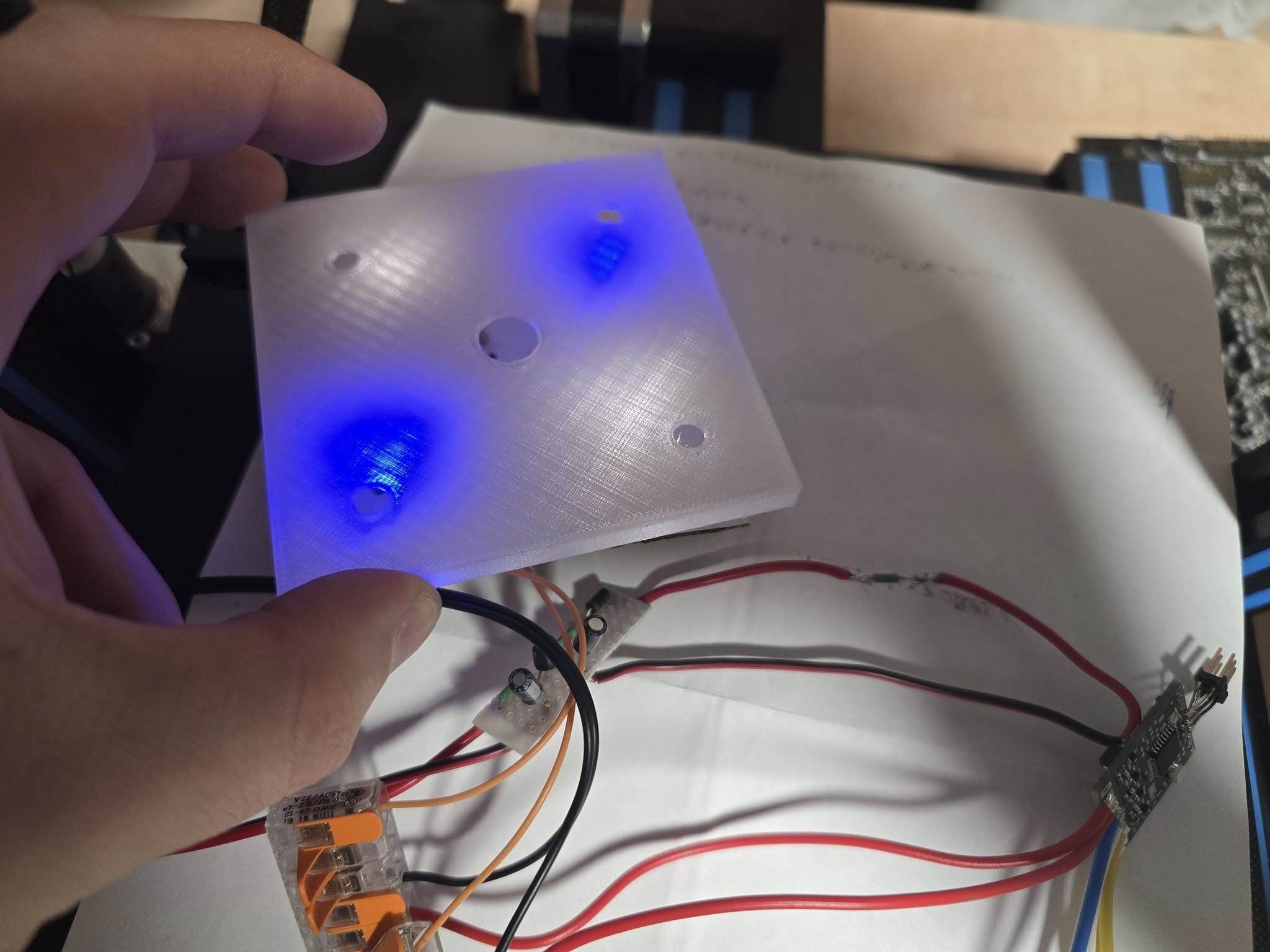

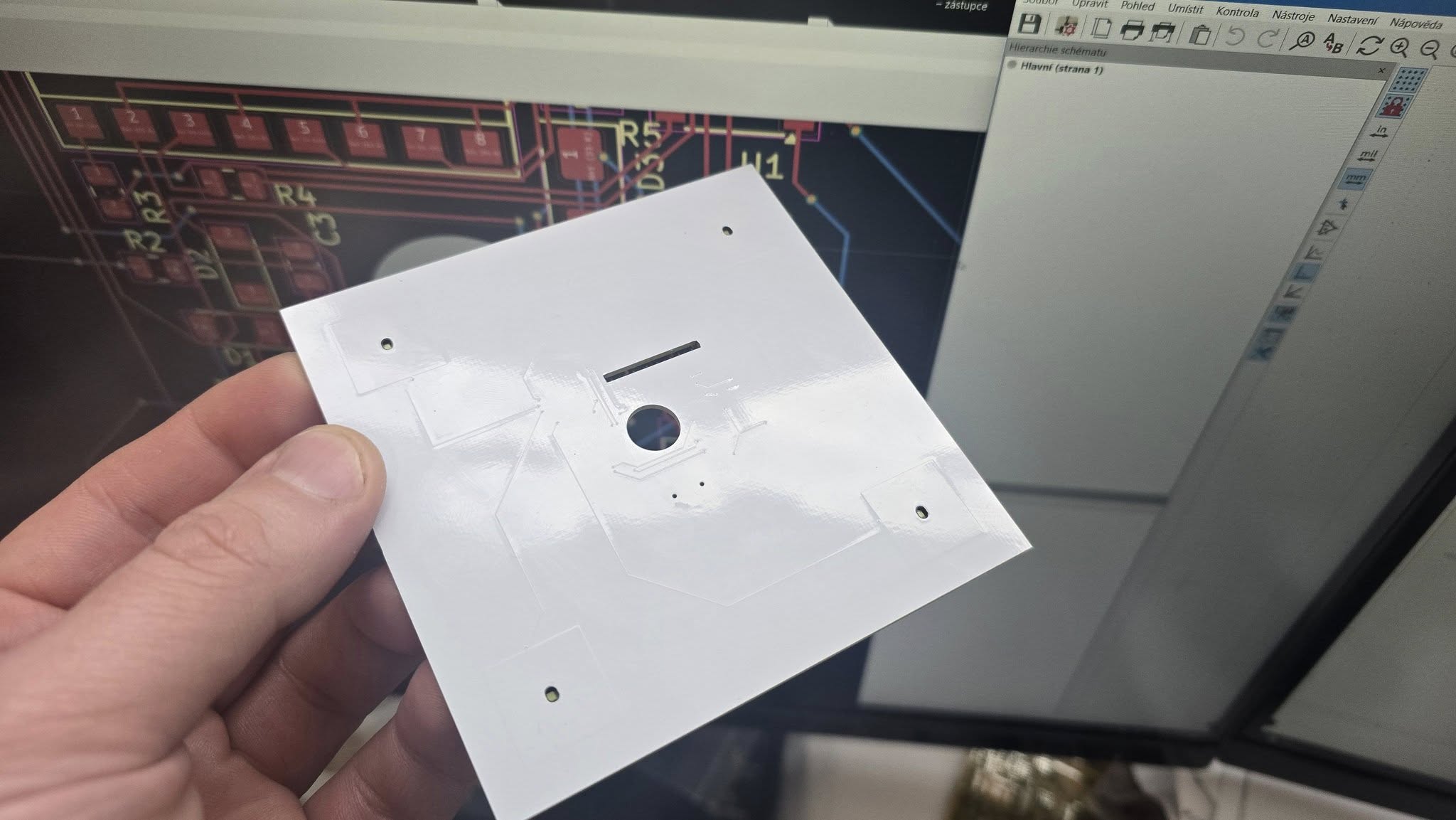

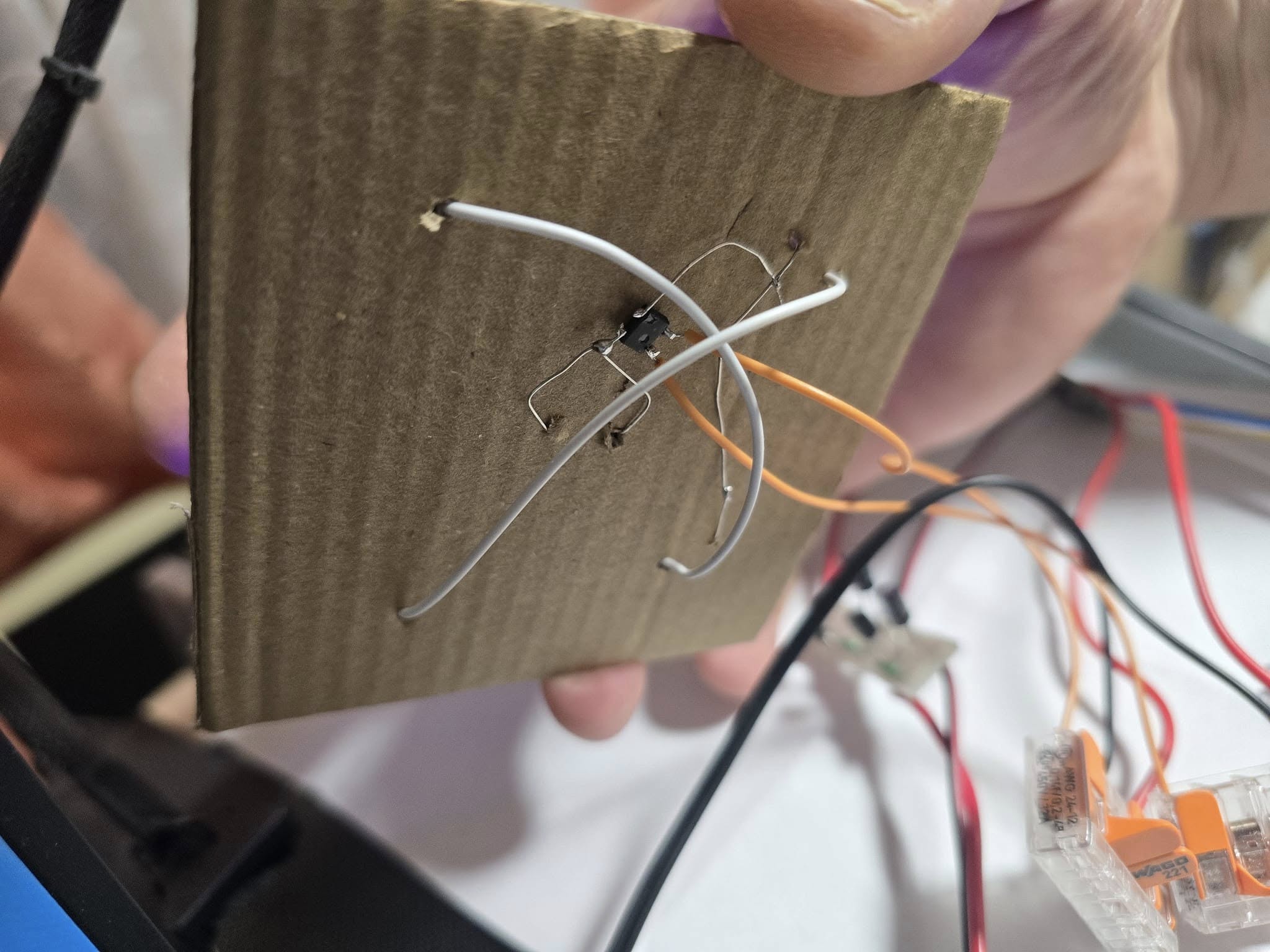

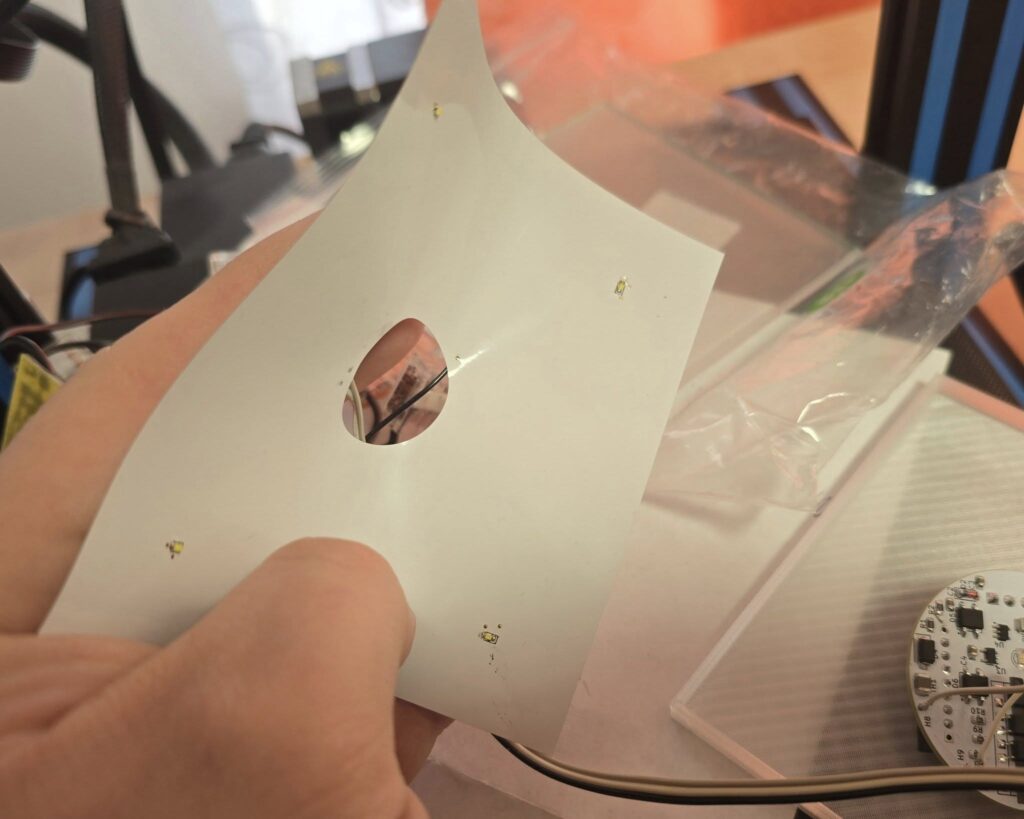

Další fotografie z průběhu vývoje:

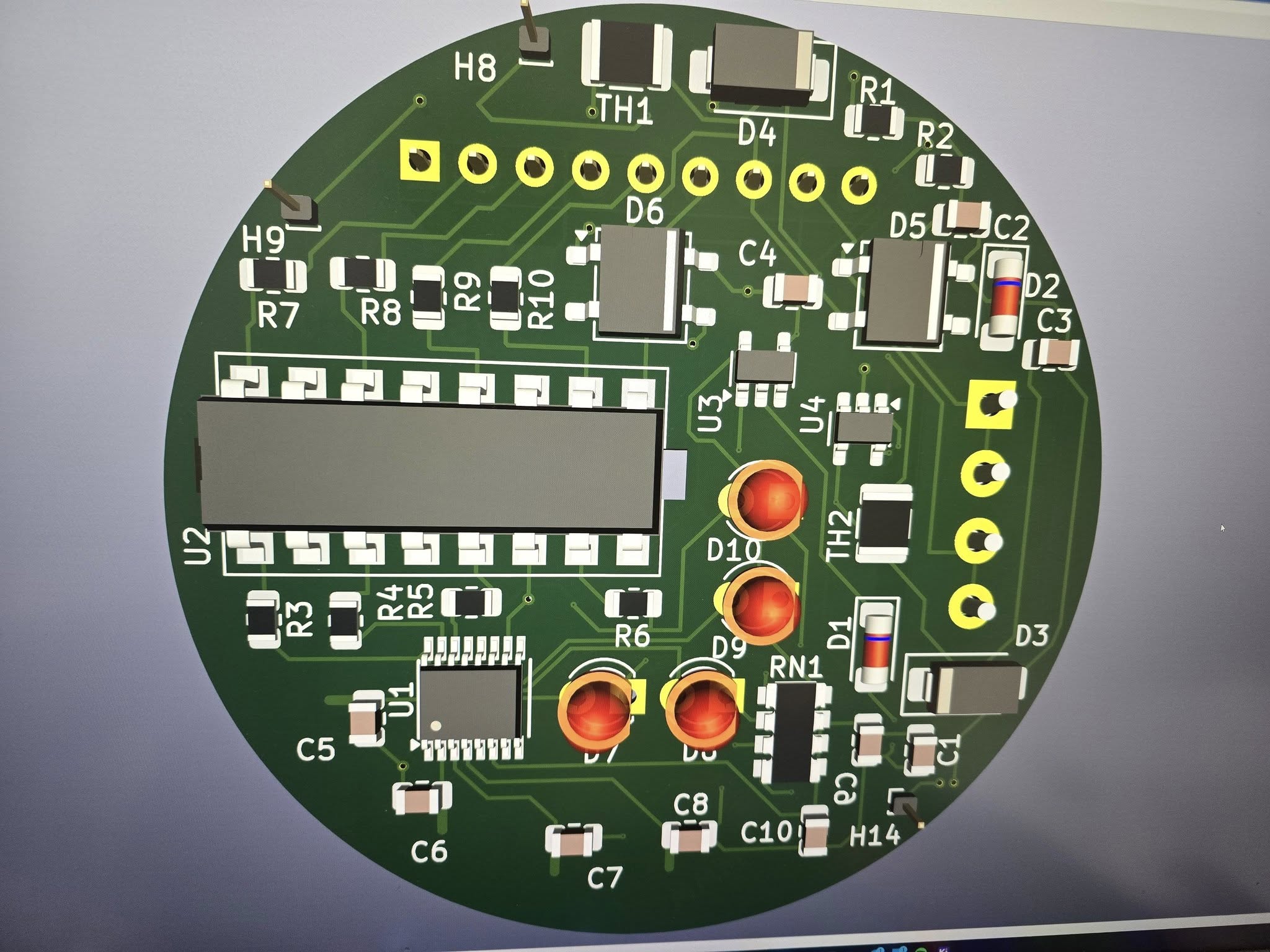

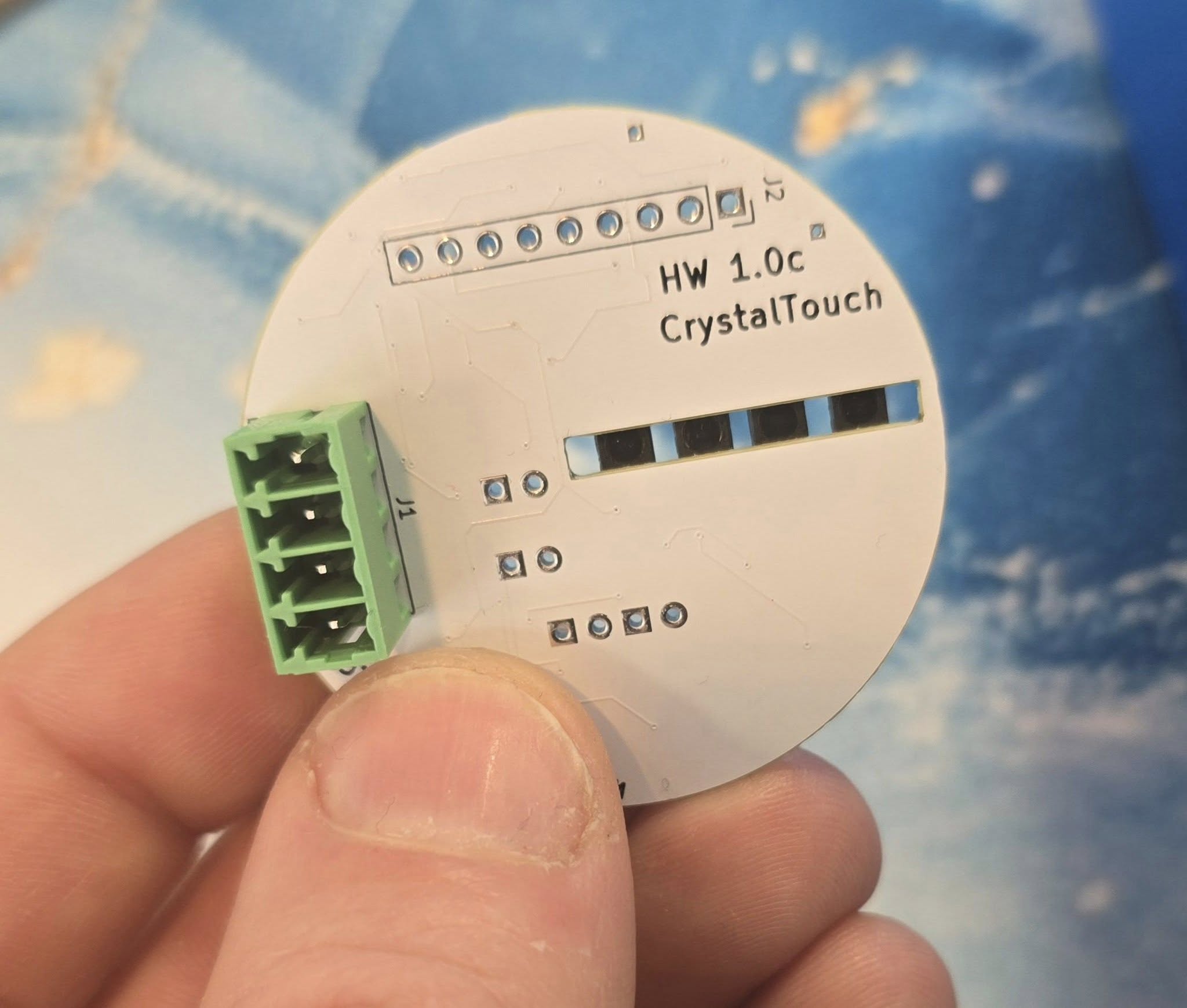

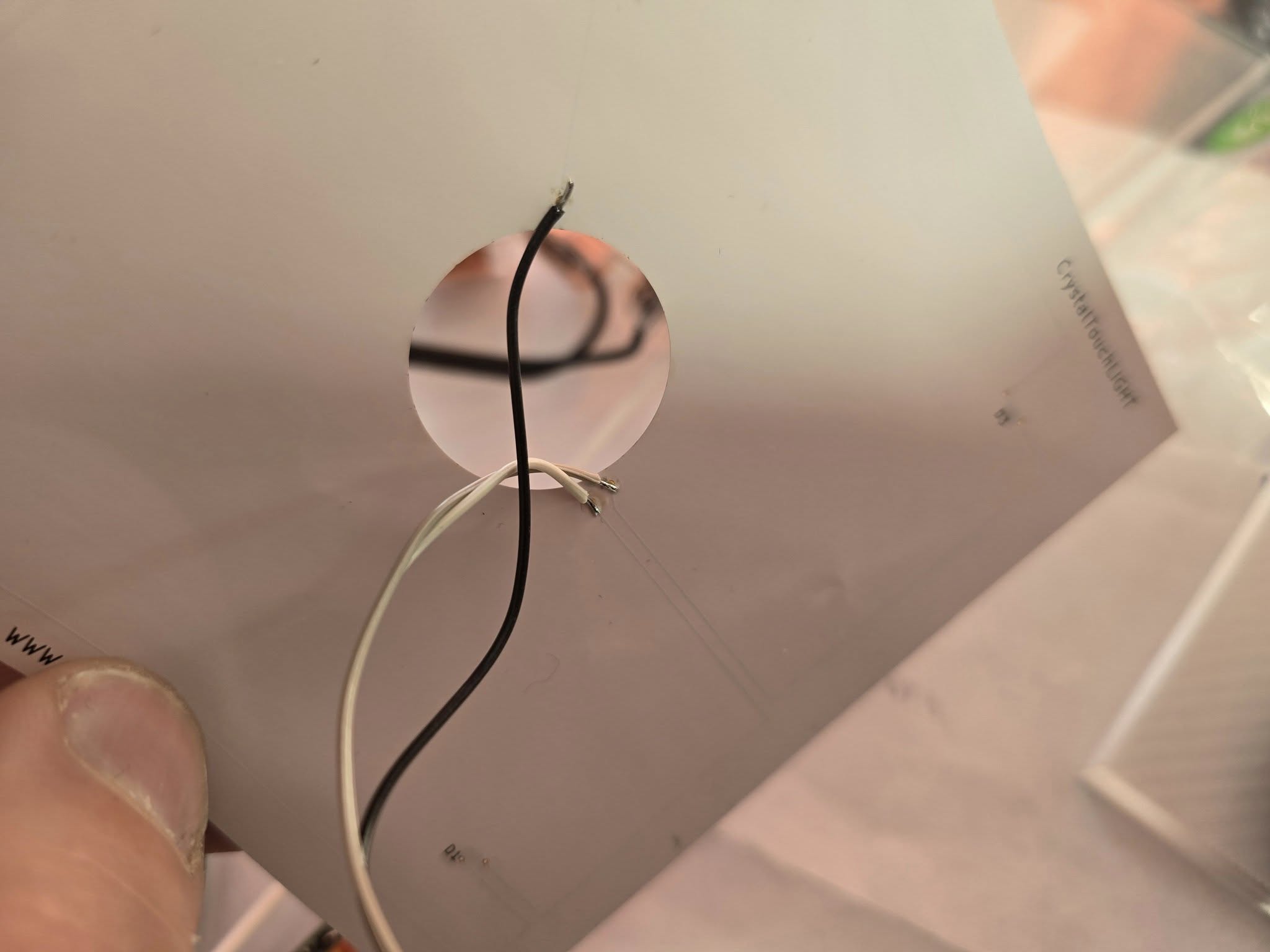

První kulatá verze do KU68 krabičky, měla zasádní problém, že bylo nuté k dotykové ploše tahat vodič z kulatého PCB avšak bylo by nutné použít kvalitní stíněnný kabel, protože dotyk fungoval i skrz izolaci vodiče a ikdyž to v rámci možností bylo funkční, tak to ve výsledku nebylo použitelné a funkčnost by byla velmi problematická.

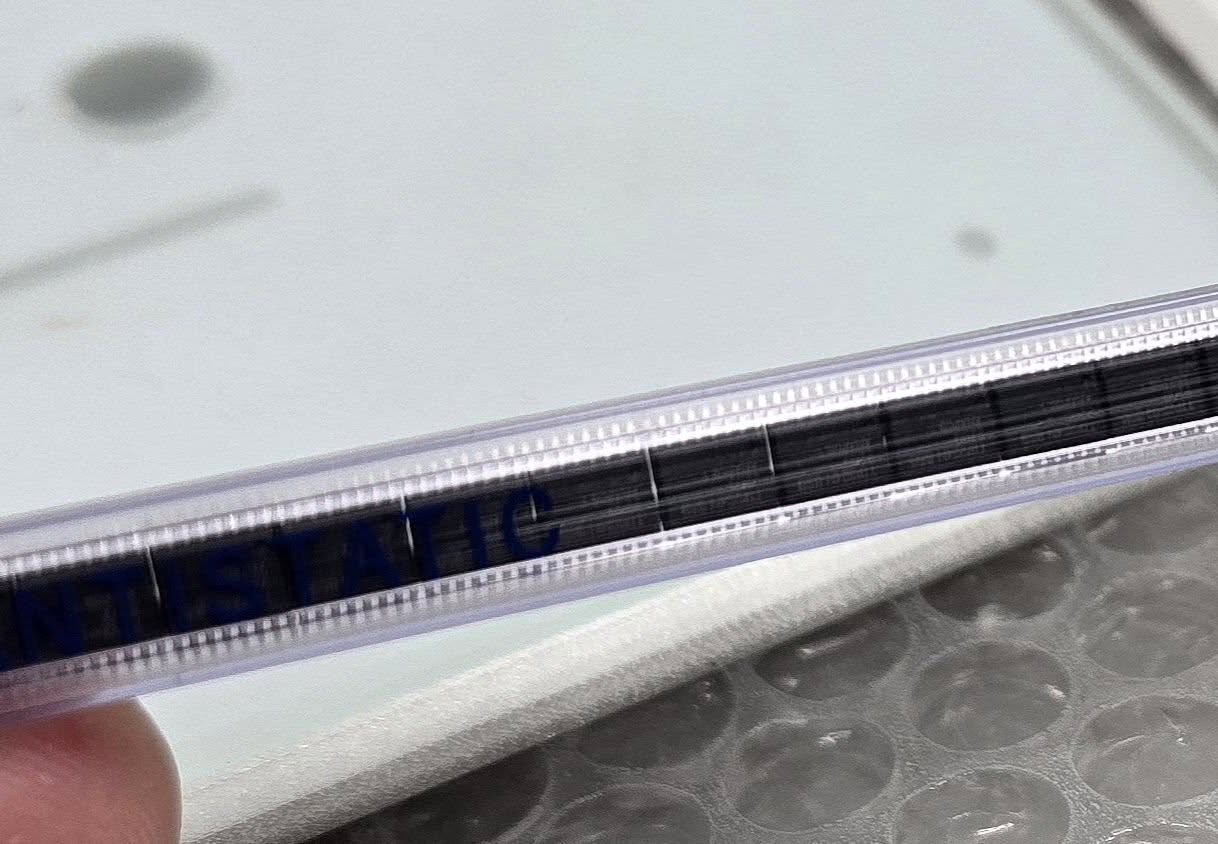

Použitý čip TTP224 podporuje možnost, která umožňuje přímo instalaci na stejném PCB společně s tlačítky i dalšími součástkami, respektive tato instalace je vyžadována a současně nejjednodušší způsob.
